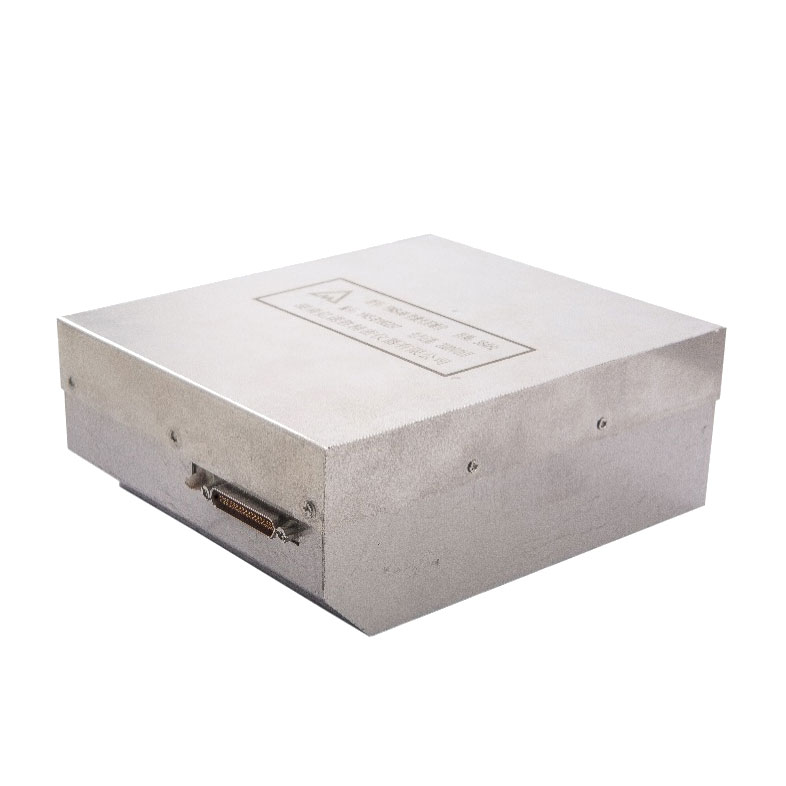

Giroscópio a laser anel - jio90

Giroscópio a laser de anel-Jio90 é uma máquina de frequência dupla de alta precisão de alta precisão Gyro produzida por nossa empresa. Tem as vantagens de alta precisão, fonte de alimentação simples, alta integração e saída digital. Ele pode medir o movimento angular da onda transportadora ao redor do eixo sensível e emitir duas ondas quadradas em quadratura. Pode ser amplamente utilizado na integração de posicionamento/navegação, vigilância/reconhecimento, controle de incêndio e controle de vôo de mísseis e seus foguetes, aeronaves, veículos aéreos não tripulados, navios, navios, veículos blindados e outros campos.

Modelo:JIO90-RLG

Enviar consulta

Descrição do produto

Giroscópio a laser anel - Jio90 está disponível nos modelos A, B e C para atender às suas diferentes necessidades.

Funções

Meça o ângulo de rotação em torno de seu eixo sensível e emitir duas ondas quadradas ortogonais contendo informações de rotação.

Desempenho

Giroscópio a laser do tipo Jio50 são mostrados na Tabela 1
Tabela 1 Principais indicadores técnicos de giroscópio

Número de série	Parâmetro	Unidade	Premium	Grau A.	Grau b	Grau c	Observação
1	Viés zero	°/h	≤0,3				/
2	Estabilidade de viés	°/h	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100s, 1c
3	Repetibilidade de viés zero	°/h	≤1 ‰	≤2 ‰	≤3 ‰		1s
4	Coeficiente de caminhada aleatória	° / h1 / 2	≤0,4 ‰	≤0,6 ‰	≤0,7 ‰	≤1 ‰	/
5	Fator de escala	"/pulso	1.865
6	Não linearidade do fator de escala	ppm	≤1				/
7	Repetibilidade do fator de escala	ppm	≤1				1s
8	Sensibilidade magnética	°/(h · gs)	≤1,5 ‰	≤2 ‰			/
9	Taxa angular de entrada máxima	°/s	≥400				/

Adaptabilidade ambiental

a) Temperatura de trabalho: -40 ℃ ~ + 65 ℃
b) Temperatura de armazenamento: -45 ℃ ~ + 85 ℃
c) Vibração: 9,6g no total;
d) choque: 30g/11ms (meio seno) ou 75g/6ms (meio seno);
e) baixa pressão: 5000m acima do nível do mar.

Frequência (Hz)	10	100	200	300	400	500	800	2000
Densidade espectral de potência (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

Fonte de alimentação e interface elétrica

a) fonte de alimentação
Tipo: ± 5V, +15V
Requisitos: +5V - atual 180mA, estabilidade ± 50mv, ondulação <50mv
-5V - atual 60mA, estabilidade ± 50mv, ondulação <50mv
+15V - atual 240mA, estabilidade ± 100mv, ondulação <100mv
b) Consumo de energia: <6w
c) Tipo de interface elétrica: J30JM-37ZK
D) Definição da interface: A definição de pinos de interface elétrica é mostrada na Tabela 2.

Tabela 2 Tabela de definição de interface elétrica

Alfinete número de série	Definição	Observação	Alfinete número de série	Definição	Observação
1	NC	nulo	/	/	/
2	Gnd	Sinal Ground	20	NC	nulo
3	NC	nulo	vinte e um	NC	nulo
4	NC	nulo	vinte e dois	NC	nulo
5	NC	nulo	vinte e três	NC	nulo
6	Mantenha para si mesmo	/	vinte e quatro	NC	nulo
7	NC	nulo	25	Mantenha para si mesmo	/
8	Mantenha para si mesmo	/	26	NC	nulo
9	Cos	Sinal de saída de onda quadrada 2 Nível TTL	27	Cos	Sinal de saída de onda quadrada 2 nível TTL
10	Gnd	Sinal Ground	28	Gnd	Sinal Ground
11	PECADO	Sinal de saída de onda quadrada 1 Nível TTL	29	PECADO	Sinal de saída de onda quadrada 1 nível TTL
12	T1	Resistência à platina 1	30	T2	Resistência à platina 2
13	T3	Termômetro de resistência à platina 3	31	T4	Resistência à platina 4
14	TCOM	4 Terminais comuns de resistência à platina	32	TCOM	4 Terminais comuns de resistência à platina
15	Gnd	+5V, -5V Power Ground	33	Gnd	+5V, -5V Power Ground
16	+5V	entrada de energia	34	+5V	entrada de energia
17	+15V	entrada de energia	35	+15V	entrada de energia
18	15VGND	+15V Power Ground	36	15VGND	+15V Power Ground
19	-5V	entrada de energia	37	-5V	entrada de energia
Nota: O modelo de resistência à platina é pt1000
