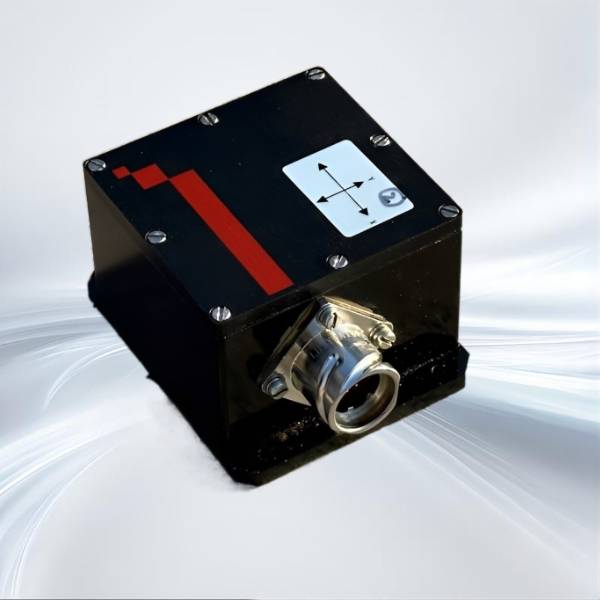

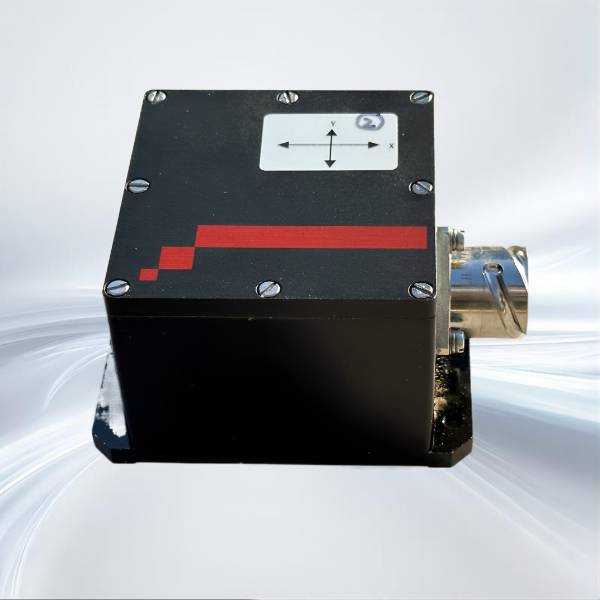

Instrumento de inclinação de alta precisão giroscópio de fibra óptica

Modelo:JIO-FOG001

Enviar consulta Baixar PDF

Descrição do produto

Características do Instrumento de Inclinação de Alta Precisão Giroscópio de Fibra Óptica

JIO-FOG001 é um acelerômetro triaxial baseado em tecnologia micromecânica. O velocímetro usa tecnologia avançada de algoritmo de processamento de sinal para obter informações de inclinação de alta precisão sob condições de trabalho complexas. Este produto é baseado no desempenho do servoclinômetro, usando saída de simulação de 4~20mA e saída digital em duas formas.

A instalação JIOPTICS do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atendem aos requisitos de especificação, mas também fornecem desempenho de alta qualidade para atender à demanda dos usuários finais.

Nossos serviços

JIOPTICS é uma equipe profissional e eficiente. Forneça serviços de OEM/ODM para você, entre em contato conosco para personalizar seu giroscópio de fibra óptica exclusivo

Cenários de aplicativos

-O alinhamento da estrutura (laminadora, gerador AC, etc.)
-A detecção de segurança (guindaste, plataforma marítima)
-D medição horizontal (estrada, via férrea)
-Remedição do ângulo
-O posicionamento da plataforma de tiro, antena de radar

características do produto

-O desempenho do instrumento de inclinação do servo, a precisão da inclinação é melhor que 0,01 °
-Gama Puramental: -40 ~ 65 â
-A alta capacidade de resistência anti-impacto e vibração, o desempenho ambiental de vibração não é desordenado
-Em invólucro selado IP65, adequado para ambientes agressivos
-O tipo de interface é rico, suportando interfaces padrão como RS422, saída de corrente/tensão
-Ele alta confiabilidade

Características elétricas

-Fonte de alimentação elétrica: 24V DC (valor típico)
-Reze potência: 1,5W (valor máximo)
-A ondulação: 100mv (valor de pico)

Dimensões Mecânicas

Parâmetros técnicos

Parâmetros ambientais
Temperatura de operação	-40 â a 80 â
Temperatura de armazenamento	-55 â a 85 â
Rede	NF EN 61326 (Indústria)
Choque	5g/20Hz a 500Hz
Impacto	200g/6ms
Proteção	IP 65
Parâmetro universal
Fonte de energia	240 V CC, 35 mA (máx) (versão 4-20 mA: 55 mA (máx)
Consumo de energia	60mA (valor máximo) (saída de tensão) / 100mA (valor máximo) (saída de corrente)
largura de banda	2 ~ 10Hz determina de acordo com as necessidades
Saída	±5V ou 4-20mA ou saída digital serial RS422
erro não linear
Não repetibilidade e histerese
Sensibilidade do Eixo Cruzado
Desvio	0,1% FS
ruído eletrônico
Desvio de temperatura zero	0,01% FS/â
Desvio de temperatura de sensibilidade	0,01% sinal/â

Guia de seleção
Faixa	largura de banda	Saída de tensão de referência do produto	Saída de corrente de referência do produto
±3°	4 Hz	690 041 489	690 041 485
±5,75°	4 Hz	690 041 419	690 041 415
±14,5°	5 Hz	690 041 429	690 041 425
±30°	6 Hz	690 041 439	690 041 435
±45°	8 Hz	690 041 449	690 041 435
±90°	12 Hz	690 041 459	690 041 455
Escolha personalizado
Largura de banda especial, faixa especial e sinal de saída, deslocamento zero (saída unipolar), linearidade
