Sistema de Medição de Atitude de Giroscópio de Fibra Óptica

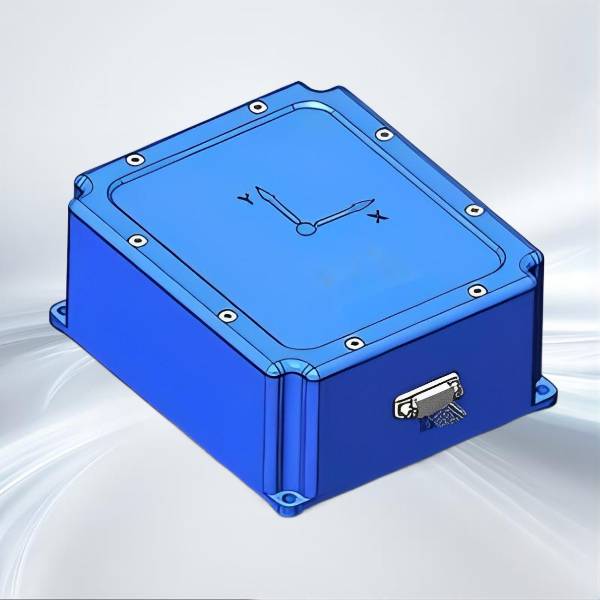

  • Sistema de Medição de Atitude de Giroscópio de Fibra ÓpticaSistema de Medição de Atitude de Giroscópio de Fibra Óptica

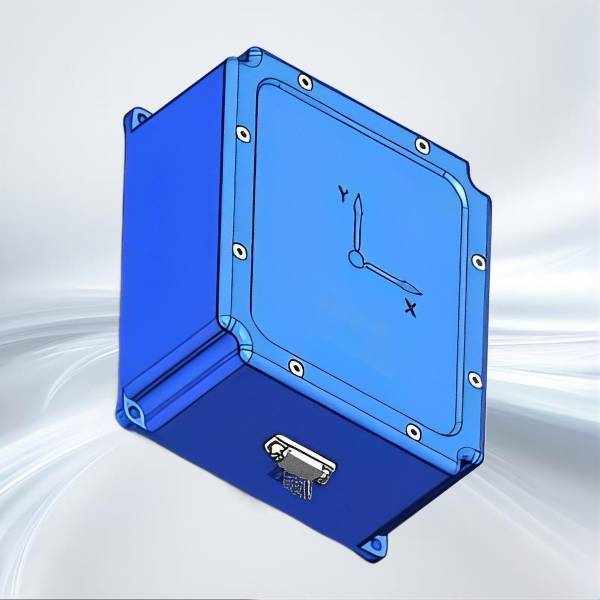

  • Sistema de Medição de Atitude de Giroscópio de Fibra ÓpticaSistema de Medição de Atitude de Giroscópio de Fibra Óptica

Sistema de Medição de Atitude de Giroscópio de Fibra Óptica

JIO-FOG100A é uma atitude triaxial de liberdade baseada em tecnologia micromecânica (MEMS) Sistema de medição, giroscópio MEMS de alto desempenho integrado e acelerômetro MEMS, através do algoritmo de filtragem calcula o ângulo de inclinação, ângulo de rotação e ângulo de direção do transportador em tempo real. Bem-vindo ao comprar o Sistema de Medição de Atitude de Névoa de Giroscópio de Fibra Óptica de nós.

Modelo:JIO-FOG100A

Enviar consulta    Baixar PDF

Descrição do produto


Recursos do sistema de medição de atitude de névoa de giroscópio de fibra óptica

JIO-FOG100A é uma atitude triaxial de liberdade baseada em tecnologia micromecânica (MEMS) Sistema de medição, giroscópio MEMS de alto desempenho integrado e acelerômetro MEMS, através do algoritmo de filtragem calcula o ângulo de inclinação, ângulo de rotação e ângulo de direção do transportador em tempo real.

Opcionalmente combinado com um magnetômetro para alcançar a localização do norte de alta precisão, e velocidade angular de 3 eixos de saída e aceleração de 3 eixos são usados ​​para controle de movimento.

A JIOPTICS oferece um conjunto completo de produtos de giroscópio de fibra óptica atendendo a uma ampla gama de requisitos, desde o nível tático até o de navegação.

A instalação JIOPTICS do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atendem aos requisitos de especificação, mas também fornecem desempenho de alta qualidade para atender à demanda dos usuários finais.

Nossos serviços

JIOPTICS é uma equipe profissional e eficiente. Forneça serviços de OEM/ODM para você, entre em contato conosco para personalizar seu giroscópio de fibra óptica exclusivo

Característica do produto

- Precisão de atitude superior a 0,1°
- Faixa de medição de atitude ±90°
- Faixa de temperatura operacional: -40~65â
- Ambiente de vibração: 10~2000Hz, 6g (RMS)
- Tipos de interface ricos, suporte RS232, RS422, CAN e outras interfaces padrão
- Projeto de vedação à prova d'água

características elétricas

- Fonte de alimentação: 5V (tip.), entrada de tensão ampla personalizável 12~36V
- Potência nominal: 0,5W (máx.)
- Ripple: 100mV (pico a pico)

Dimensões Mecânicas



Parâmetros técnicos

Parâmetro
Condições de teste
Valor típico
Valor máximo
Unidade
Faixa de medição dinâmica


450
º/s
Estabilidade de viés zero
Variância de Allan, eixo Z
0.8

º/h
Variância de Allan, eixo X e eixo Y
1.6

º/h
Média de 10s, eixo X, Y (-40â~ 80â, temperatura constante)
6

º/h
1s média, eixo X, Y (-40â~ 80â, temperatura constante)
9

º/h
Deslocamento zero
Faixa de deslocamento zero
±0,2

º/s
Mudança de viés zero em toda a faixa de temperatura
±0,06

º/s
Repetibilidade de início a início
0.006

º/s
Repetição de início do dia-a-dia
0.009

º/s
Influência da aceleração linear no viés zero
0.002

º/s
A influência da vibração no deslocamento zero, a mudança antes e depois da vibração
0.002

º/s
A influência da vibração no deslocamento zero, a mudança antes da vibração
0.002

º/s
Fator de escala
Precisão do fator de escala, eixo Z
0.3

%
Precisão do fator de escala, eixo X, Y
0.6

%
Não linearidade do fator de escala, eixo Z
0.01

%FS
Não linearidade do fator de escala, eixo X, Y
0.02

%FS
Passeio aleatório de ângulo

0.001

°/âhr
Densidade de ruído

0.001

°/s/âh
Resolução

3,052×10â7

º/s/LSB
largura de banda

200

Hz

Parâmetros do acelerômetro

Parâmetro
condições de teste
Valor típico
Valor máximo
Unidade
Faixa de medição dinâmica

16

g
Estabilidade de viés zero
variação de Allan
0.03

mg
Média de 10s (-40â~ 80â, temperatura constante)
0.2

mg
1s média (-40â~ 80â, temperatura constante)
0.3

mg
Deslocamento zero
Faixa de deslocamento zero
5

mg
Variação de deslocamento zero (pico a pico) em toda a faixa de temperatura
5

mg
Repetibilidade de início a início
0.5

mg
Repetição de início do dia-a-dia
0.8

mg
Coeficiente de temperatura de polarização zero
0.05
0.1
mg/â
Fator de escala
Precisão do fator de escala
0.5

%
Não linearidade do fator de escala
0.1

%FS
Caminhada aleatória de velocidade

0.029

m/s/âh
Densidade de ruído

0.025

mg/âHz
Resolução

1,221 × 10â8

g/LSB
largura de banda

200

Hz

Parâmetros do magnetômetro (opcional)

Parâmetro
condições de teste
Valor típico
Valor máximo
Unidade
Faixa de medição dinâmica

2.5

gauss
Deslocamento zero
Ambiente não magnético
15

mgauss

Precisão de direção

Parâmetro
condições de teste
Valor típico
Valor máximo
Unidade
Precisão de direção magnética

0.5

°

Precisão de atitude horizontal

Parâmetro
condições de teste
Valor típico
Valor máximo
Unidade
Precisão do ângulo de inclinação

0.1

°
Precisão do ângulo de rolagem

0.1

°
