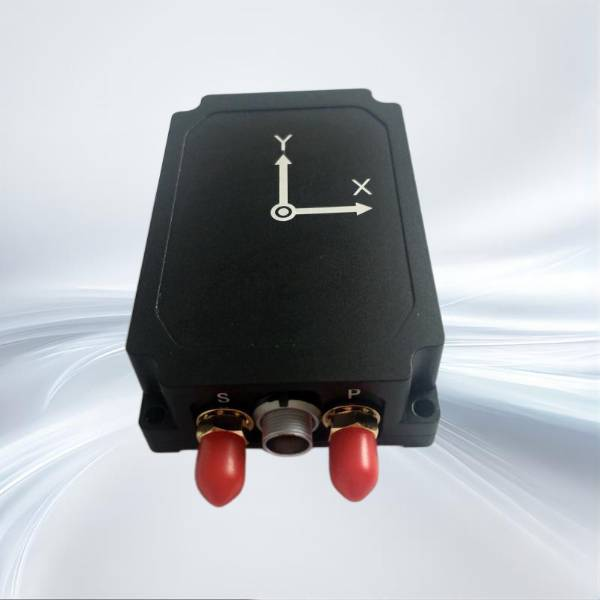

Giroscópio de fibra óptica Fog Mems Giroscópio e acelerômetro
O sistema de navegação integrado JIO-100B0 possui giroscópio e acelerômetro MEMS de alto desempenho integrados. E o módulo de navegação por satélite, pode alcançar atitude, velocidade e medição de posição de alta precisão ao ar livre. Bem-vindo ao comprar giroscópio de fibra óptica Fog Mems Gyroscope e acelerômetro de nós.
Modelo:JIO-100B0
Enviar consulta Baixar PDF
Descrição do produto
Giroscópio de fibra óptica Fog Mems Recursos de giroscópio e acelerômetro
O sistema de navegação integrado JIO-100B0 possui giroscópio e acelerômetro MEMS de alto desempenho integrados. E o módulo de navegação por satélite, pode alcançar atitude, velocidade e medição de posição de alta precisão ao ar livre.
JIO-100B0 Com capacidade de fusão multi-sensor, pode ser integrado com odômetros externos, velocímetros, etc. As informações são fundidas para manter a precisão da navegação quando o GNSS é inválido.
A instalação JIOPTICS do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atendem aos requisitos de especificação, mas também fornecem desempenho de alta qualidade para atender à demanda dos usuários finais.
JIO-100B0 Com capacidade de fusão multi-sensor, pode ser integrado com odômetros externos, velocímetros, etc. As informações são fundidas para manter a precisão da navegação quando o GNSS é inválido.
A instalação JIOPTICS do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atendem aos requisitos de especificação, mas também fornecem desempenho de alta qualidade para atender à demanda dos usuários finais.
Nossos serviços
JIOPTICS é uma equipe profissional e eficiente. Forneça serviços de OEM/ODM para você, entre em contato conosco para personalizar seu giroscópio de fibra óptica exclusivo
características do produto
-0,1° de precisão de atitude, 2m de precisão de posicionamento
- Capaz de fusão de sensor auxiliar externo
- Faixa de temperatura operacional: -40â~ 60â
- Alta resistência a choques e vibrações
- Invólucro selado IP65 para ambientes agressivos
- Interfaces ricas, suportam RS232, RS422, CAN e outras interfaces padrão
- Alta fiabilidade
- Capaz de fusão de sensor auxiliar externo
- Faixa de temperatura operacional: -40â~ 60â
- Alta resistência a choques e vibrações
- Invólucro selado IP65 para ambientes agressivos
- Interfaces ricas, suportam RS232, RS422, CAN e outras interfaces padrão
- Alta fiabilidade
características elétricas
- Fonte de alimentação: 5V (tipo)
- Potência nominal: 3W (máx.)
- Ripple: 100mV (pico a pico)
- Potência nominal: 3W (máx.)
- Ripple: 100mV (pico a pico)
Características elétricas
-Fonte de alimentação elétrica: 24V DC (valor típico)
-Reze potência: 1,5W (valor máximo)
-A ondulação: 100mv (valor de pico)
-Reze potência: 1,5W (valor máximo)
-A ondulação: 100mv (valor de pico)
Cenários de aplicativos
Combinando software para diferentes cenários de aplicação, o produto pode ser amplamente utilizado em máquinas de construção Rastreamento e posicionamento inteligentes, condução automática de sistema não tripulado, gerenciamento de posicionamento de equipamentos em grande escala, drones industriais comerciais, etc.
Dimensões Mecânicas
Parâmetros técnicos
| Atributos |
Parâmetro |
Índice |
Observação |
| Precisão de direção |
GNSS duplo |
0,1° |
linha de base de 2m |
| GNSS único |
0,2° |
precisa manobrar |
|
| Pós-processamento |
0,03° |
|
|
| Mantenha a precisão |
0,2°/min |
Falha de GNSS |
|
| Precisão de atitude |
GNSS eficiente |
0,1° |
Ponto único L1/L2 |
| Combinação de inércia/odômetro |
0,1° (RMS) |
Opcional |
|
| Pós-processamento |
0,02° |
|
|
| Mantenha a precisão |
0,2°/min |
Falha de GNSS |
|
| modo V-G |
2° |
Tempo de falha GNSS ilimitado, sem aceleração |
|
| Precisão de posicionamento horizontal |
GNSS eficiente |
1,2m |
Ponto único L1/L2 |
|
|
2cm 1ppm |
RTK |
|
| Combinação de inércia/odômetro |
2â°D (D significa quilometragem, CEP) |
Opcional |
|
| pós-processamento |
1cm 1ppm |
|
|
| Falha de GNSS |
20m |
Falha 60s |
|
| Precisão da velocidade horizontal |
GNSS eficaz |
0,1m/s |
Ponto único L1/L2 |
| Combinação de inércia/odômetro |
0,1 m/s (RMS) |
Opcional |
|
| Combinação de inércia/DVL |
0,2 m/s (RMS) |
Opcional |
|
| giroscópio |
Faixa de medição |
±450°/s |
|
| Estabilidade de viés zero |
2°/h |
variação de Allan |
|
| Acelerômetro |
Faixa de medição |
±16g |
200g personalizado disponível |
| Estabilidade de viés zero |
30µg |
variação de Allan |
|
| Interface de comunicação |
RS232 |
1 canal |
Opcional 1 canal RS422, |
| RS422 |
1 canal |
Ou RS422 de 2 canais, CAN de 1 canal |
|
| PODE |
1 canal |
|
|
| Entrada diferencial do hodômetro |
1 canal |
opcional |
|
| Saída PPS |
1 canal |
opcional |
|
| entrada EVENTO |
1 canal |
opcional |
|
| características elétricas |
Tensão |
5~36V DC |
|
| Consumo de energia |
â¤3W |
|
|
| Ondulação |
100mV |
P-P |
|
| Propriedades estruturais |
Tamanho |
80 mm × 53 mm × 23 mm |
|
| Peso |
¤150g |
|
|
| Usar ambiente |
Temperatura de operação |
-40â~ 60â |
|
| Temperatura de armazenamento |
-45â~ 65â |
|
|
| Vibração |
20~2000Hzï¼6,06g |
|
|
| Impacto |
30gï¼11ms |
|
|
| Aula de proteção |
IP65 |
|
|
| Confiabilidade |
MTBF |
30000h |
|
| Vida |
|
|
|
| tempo de trabalho contínuo |
|
|
