Ceilômetro Lidar para Meteorologia

Alcance máximo de detecção de nuvem: 49.210 pés
Resolução espacial: 5m
Camadas de nuvem detectáveis: 5 camadas

Observação meteorológica e previsão do tempo
Suporte meteorológico de aviação (aeroportos, heliportos)
Apoio meteorológico marítimo (navios, plataformas offshore)
Apoio meteorológico militar
Monitoramento ambiental (aerossóis atmosféricos, poluentes)
Modificação climática (orientação para operações de melhoria de chuva)
Pesquisa científica e educação (ciências atmosféricas e treinamento em sensoriamento remoto)
Medição da cobertura integral de nuvens

Observação: Este produto obteve certificação relevante da autoridade meteorológica. Suas especificações de desempenho, adaptabilidade ambiental e precisão de medição atendem aos requisitos dos padrões de observação meteorológica. Os dados de medição são confiáveis ​​e a unidade opera de forma estável, proporcionando garantia de monitoramento confiável para serviços de observação meteorológica.

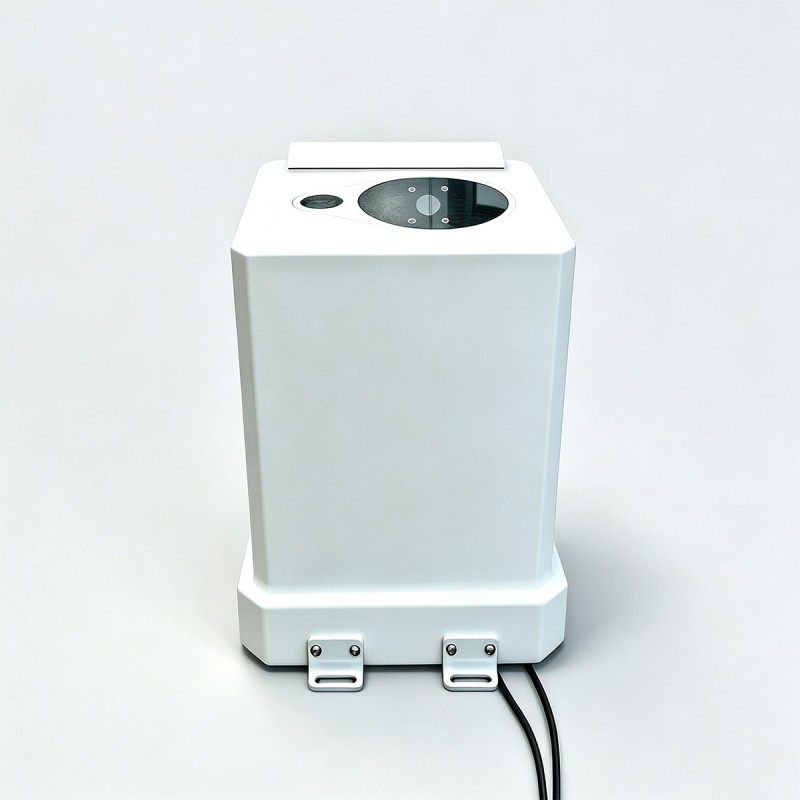

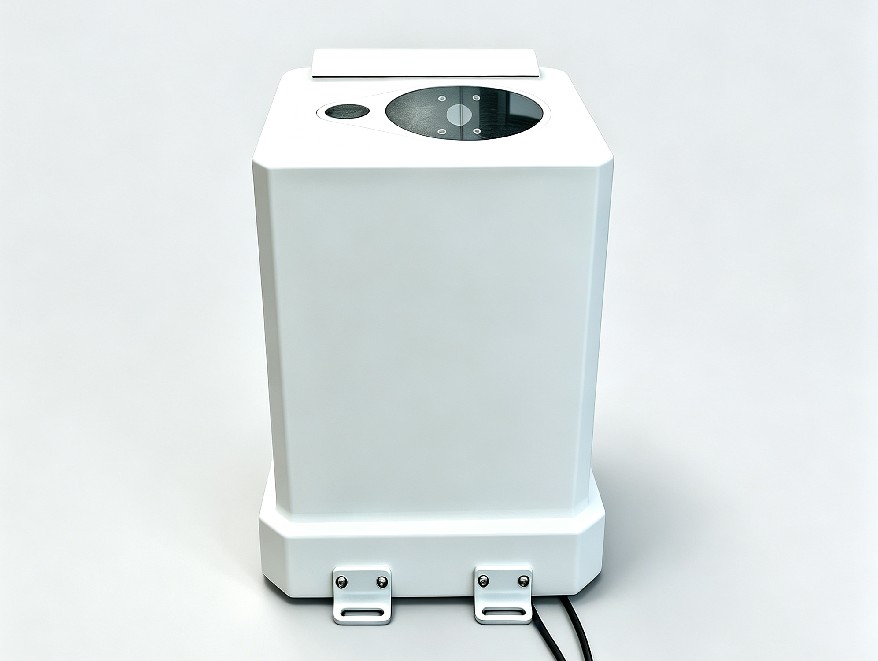

O Ceilômetro Laser STA-LC56 é um lidar de dispersão Mie. Ele adota o efeito de dispersão Mie de partículas de aerossol atmosférico no laser para detectar aerossóis como poeira e partículas de neblina na baixa atmosfera abaixo de 15 km (49.210 pés). Comparado com outros mecanismos de espalhamento, o espalhamento Mie apresenta uma seção transversal de espalhamento maior e sinais de eco mais fortes. Como a maioria das partículas de aerossóis atmosféricos são distribuídas em baixas altitudes, a detecção pode ser realizada de forma conveniente. O instrumento é implantado para observação da altura da base das nuvens e da quantidade integrada de nuvens em aeroportos, navios, veículos móveis de pesquisa, estações meteorológicas e outros cenários.

Operando com base no princípio do alcance do laser, o ceilômetro emite pulsos de laser periódicos na atmosfera. O receptor captura sinais de eco retroespalhados das nuvens e da atmosfera. O processador processa e calcula inversamente os sinais recebidos para obter coeficientes de extinção atmosférica em diferentes altitudes, de modo a identificar camadas de nuvens e calcular a altura da base das nuvens.

Principais Funções
a) Ele pode medir e exibir a altura da base da nuvem, a espessura da camada de nuvem e a altura da camada limite atmosférica em tempo real e gerar dados de visibilidade vertical sob condições de céu obscurecido.
b) Ele suporta detecção de nuvens multicamadas, identificando e medindo até 5 camadas de nuvens e gerando de forma síncrona a altura da base da nuvem, a espessura da nuvem e a quantidade de nuvem integrada de cada camada.
c) É equipado com uma função de autoverificação automática para monitorar o status operacional e os parâmetros de trabalho dos componentes principais, garantindo a operação estável do equipamento.
d) Suporta configuração de parâmetros via software de terminal externo e possui proteção contra desligamento. Todos os parâmetros configurados podem ser salvos permanentemente sem perdas após falha de energia.
e) O formato dos dados de saída está em total conformidade com as especificações do ceilômetro especificadas no Dicionário de Dados de Observação Meteorológica de Superfície, realizando saída de dados padronizada e acoplamento conveniente com sistemas de negócios meteorológicos.
f) Integrado com funções de controle automático inteligente, incluindo autolimpeza de lentes ópticas e autoaquecimento de equipamentos, que se adaptam a ambientes complexos de trabalho ao ar livre.
g) O armazenamento de dados integrado suporta gravação e preservação contínuas de dados históricos de monitoramento por pelo menos 3 meses, facilitando a revisão e análise de dados.

Diagrama de evolução da nuvem

Exibição de curva
