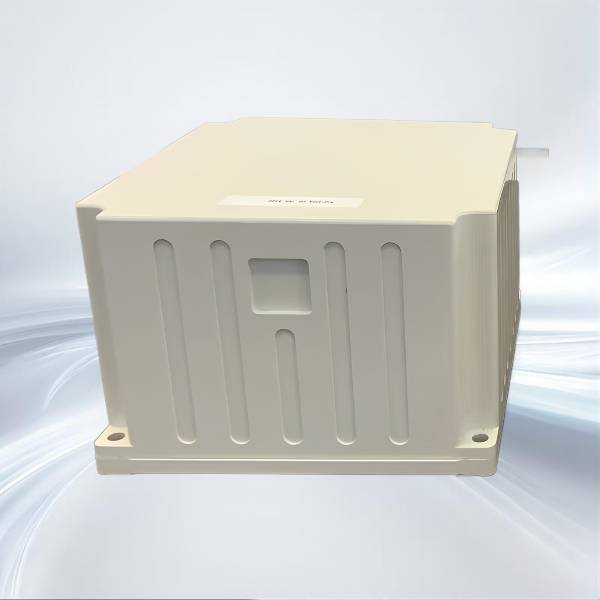

Acelerômetro de nevoeiro de giroscópio de fibra óptica e sistema de navegação GNSS
O sistema de navegação integrado de giroscópio de fibra óptica JIO-D300S é baseado em giroscópio de fibra óptica de circuito fechado econômico, acelerômetro e placa receptora GNSS de ponta, por meio da fusão de vários sensores e implementação de algoritmo de solução de navegação para atender às necessidades de média e alta 2. Precision Mobile Measurement Systems, Large UAVs, etc. O campo de aplicação requer medição precisa de informações de atitude, direção e posição. Bem-vindo ao comprar o acelerômetro de névoa do giroscópio de fibra óptica e o sistema de navegação GNSS de nós.
Modelo:JIO-D300S
Enviar consulta Baixar PDF
Descrição do produto
Giroscópio de Fibra Óptica Acelerômetro de Névoa e Recursos do Sistema de Navegação Gnss
O sistema de navegação integrado de giroscópio de fibra óptica JIO-D300S é baseado em giroscópio de fibra óptica de circuito fechado econômico, acelerômetro e placa receptora GNSS de ponta, por meio da fusão de vários sensores e implementação de algoritmo de solução de navegação para atender às necessidades de média e alta 2. Precision Mobile Measurement Systems, Large UAVs, etc. O campo de aplicação requer medição precisa de informações de atitude, direção e posição.
Cenários de aplicativos
O sistema tem um modo combinado de navegação inercial/satélite e um modo inercial puro.
Os satélites que podem ser recebidos pelo receptor GNSS no modo de navegação integrada inercial/satélite informações de posicionamento por satélite para navegação combinada; posição de solução inercial de saída após perder a atitude de velocidade do sinal, com precisão de posicionamento no nível do medidor em um curto espaço de tempo.
Depois que o modo de inércia pura é iniciado, ele tem a função de medição de atitude precisa e pode produzir rolagem e direção de inclinação, a inércia pura pode buscar estaticamente o norte.
A instalação JIOPTICS do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atendem aos requisitos de especificação, mas também fornecem desempenho de alta qualidade para atender à demanda dos usuários finais.
Os satélites que podem ser recebidos pelo receptor GNSS no modo de navegação integrada inercial/satélite informações de posicionamento por satélite para navegação combinada; posição de solução inercial de saída após perder a atitude de velocidade do sinal, com precisão de posicionamento no nível do medidor em um curto espaço de tempo.
Depois que o modo de inércia pura é iniciado, ele tem a função de medição de atitude precisa e pode produzir rolagem e direção de inclinação, a inércia pura pode buscar estaticamente o norte.
A instalação JIOPTICS do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atendem aos requisitos de especificação, mas também fornecem desempenho de alta qualidade para atender à demanda dos usuários finais.
Nossos serviços
JIOPTICS é uma equipe profissional e eficiente. Forneça serviços de OEM/ODM para você, entre em contato conosco para personalizar seu giroscópio de fibra óptica exclusivo
características do produto
- Precisão de posição até o nível do centímetro
- Erro de medição de atitude melhor que 0,01°
- Faixa de temperatura operacional: -40~60â
- Ambiente de vibração: 20~2000Hz, 3,03g
- Tipos de interface ricos, suporte RS232, RS422, CAN e outras interfaces padrão
- Tempo médio entre falhas até 30000h
- Erro de medição de atitude melhor que 0,01°
- Faixa de temperatura operacional: -40~60â
- Ambiente de vibração: 20~2000Hz, 3,03g
- Tipos de interface ricos, suporte RS232, RS422, CAN e outras interfaces padrão
- Tempo médio entre falhas até 30000h
características elétricas
- Fonte de alimentação: ampla entrada de tensão 12~36V
- Potência nominal: 24W (máx.)
- Potência nominal: 24W (máx.)
Dimensões Mecânicas
Parâmetros técnicos
| Parâmetro |
Atributos |
Valor típico |
Unidade |
| Precisão da posição |
Ponto único (RMS) |
1.2 |
m |
| RTKï¼RMSï¼ |
2cm 1ppm |
|
|
| Pós-processamento (RMS) |
1cm 1ppm |
|
|
| Perda de precisão de bloqueio (CEP) |
2nmâ |
|
|
| Direção (RMS) |
Precisão combinada |
0,1â¡ |
º |
| Pós-processamento |
0.01 |
º |
|
| Perda de precisão de retenção de bloqueio |
0,02â |
º |
|
| Precisão de busca do norte |
0,2⢠|
ºSecL |
|
| Atitude (RMS) |
Precisão combinada |
0.01 |
º |
| Pós-processamento |
0.006 |
º |
|
| Perda de precisão de retenção de bloqueio |
0,02â |
º |
|
| Precisão de Velocidade Horizontal (RMS) |
|
0.05 |
EM |
| Precisão do tempo |
|
20 |
ns |
| Frequência de saída de dados |
|
200€ |
Hz |
| giroscópio |
Faixa |
300 |
º/s |
| Estabilidade de viés zero |
0,02⤠|
º/h |
|
| Fator de escala |
50 |
ppm |
|
| caminhada aleatória de canto |
0.005 |
º/âh |
|
| Acelerômetro |
Faixa |
16 |
g |
|
|
Estabilidade de viés zero |
50⤠|
μg |
| Fator de escala |
50 |
ppm |
|
| Caminhada aleatória de velocidade |
0.01 |
m/s/âh |
Caminhada aleatória de velocidade
| Parâmetro |
Atributos |
Referência |
Unidade |
| Tamanho físico |
Tamanho |
176,8 × 188,8 × 117 |
mm3 |
| Peso |
|
kg |
|
| características elétricas |
Tensão nominal |
12~36 |
V |
| potência nominal |
24 (estado estacionário) |
W |
|
| Memória |
Reservado |
|
|
| Indicadores ambientais |
Temperatura de operação |
-40~ 60 |
℃ |
| Temperatura de armazenamento |
-45~ 70 |
℃ |
|
| vibração aleatória |
3,03 ï¼20~2000Hzï¼ |
g |
|
| MTBF |
30000 |
h |
|
| Recursos da interface |
|
PPS, EVENTO, RS232, RS422, CAN (opcional) |
|
|
|
Porta de rede (reservada), porta de antena, porta do sensor de velocidade da roda |
|
|
| Observação: â O alinhamento é válido, e o bloqueio é perdido por 60 minutos; â¡Condições do veículo, necessitando ser manobrado; â¢Alinhamento de duas posições, alinhamento de 15min, a diferença entre as duas posições é maior que 90 graus; ⣠Saída única 200Hz; â¤10s em média. |
|||
