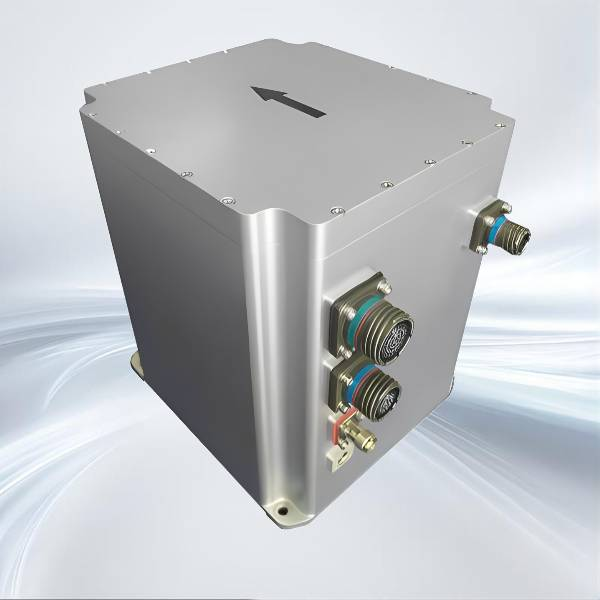

Sistema integrado de navegação por satélite de neblina de giroscópio de fibra óptica
O sistema de navegação integrado de fibra óptica JIO-F100S é composto por giroscópio de fibra óptica de circuito fechado de alta precisão, acelerômetro flexível de quartzo e placa receptora GNSS de ponta, por meio da fusão de vários sensores e orientação Realização do algoritmo de cálculo aéreo, fornecendo alta precisão atitude de navegação, velocidade e informações de posição para as informações do mundo exterior para atender aos requisitos de medição e controle de alta precisão. Bem-vindo ao comprar o Sistema de Navegação Integrado por Satélite de Névoa de Giroscópio de Fibra Óptica de nós.
Modelo:JIO-F100S
Enviar consulta Baixar PDF
Descrição do produto
Recursos integrados do sistema de navegação por satélite de névoa de giroscópio de fibra óptica
O sistema de navegação integrado de fibra óptica JIO-F100S é composto por giroscópio de fibra óptica de circuito fechado de alta precisão, acelerômetro flexível de quartzo e placa receptora GNSS de ponta, por meio da fusão de vários sensores e orientação Realização do algoritmo de cálculo aéreo, fornecendo alta precisão atitude de navegação, velocidade e informações de posição para as informações do mundo exterior para atender aos requisitos de medição e controle de alta precisão.
A instalação JIOPTICS do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atendem aos requisitos de especificação, mas também fornecem desempenho de alta qualidade para atender à demanda dos usuários finais.
A instalação JIOPTICS do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atendem aos requisitos de especificação, mas também fornecem desempenho de alta qualidade para atender à demanda dos usuários finais.
Nossos serviços
JIOPTICS é uma equipe profissional e eficiente. Forneça serviços de OEM/ODM para você, entre em contato conosco para personalizar seu giroscópio de fibra óptica exclusivo
características do produto
- Precisão de grau de navegação de 0,8 milhas por hora
- Seleção multimodo, modo veículo/modo avião
- Alinhamento inicial estático 3min / alinhamento inicial de base trêmula 8min
- Autoverificação de falhas
- Interfaces ricas, suportam RS232, RS422, CAN e outras interfaces padrão
- Alta fiabilidade
- Seleção multimodo, modo veículo/modo avião
- Alinhamento inicial estático 3min / alinhamento inicial de base trêmula 8min
- Autoverificação de falhas
- Interfaces ricas, suportam RS232, RS422, CAN e outras interfaces padrão
- Alta fiabilidade
Cenários de aplicativos
-Sistema de escavação inteligente na área de mineração
- Navegação inercial de linha de base para grandes UAVs
- bússola marinha
- orientação de canhão automotor
- Posicionamento e orientação do veículo
- Medição móvel de alta precisão
- Alta precisão e plataforma estável
- Navegação inercial de linha de base para grandes UAVs
- bússola marinha
- orientação de canhão automotor
- Posicionamento e orientação do veículo
- Medição móvel de alta precisão
- Alta precisão e plataforma estável
Características elétricas
-Fonte de alimentação elétrica: 24V DC (valor típico)
-Reze potência: 1,5W (valor máximo)
-A ondulação: 100mv (valor de pico)
-Reze potência: 1,5W (valor máximo)
-A ondulação: 100mv (valor de pico)
características elétricas
- Fonte de alimentação: 24~36V DC (tip.)
- Potência nominal: 30W (máx.)
- Potência nominal: 30W (máx.)
Dimensões Mecânicas
Parâmetros técnicos
| Atributos |
Parâmetro |
Índice |
| Retenção de posição |
Combinação de odômetro |
0,001D (D é quilometragem) |
| Combinação GNSS |
1,2m |
|
| Inércia pura |
0,8nmilha/h |
|
| Precisão de atitude |
Alinhamento inicial |
0,003° |
| Atitude segura (GNSS desabilitado, pura inércia) |
0,002°/10minï¼RMSï¼ |
|
| energia transiente |
¤100W ( |
|
| Precisão de direção |
norte egoísta |
0,05°×sec(Lati), onde Lati significa latitude (RMS) |
| Retenção de título (GNSS desabilitado, pura inércia) |
0,003°/10minï¼RMSï¼ |
|
| Precisão de velocidade |
Retenção de velocidade (GNSS desabilitado, pura inércia) |
0,3m/s/10minï¼RMSï¼ |
| Giroscópio de fibra óptica |
Faixa de medição |
±400°/s |
| Estabilidade de viés zero |
¤0,01°/h |
|
| Acelerômetro flexível de quartzo |
Faixa de medição |
±20g |
| Estabilidade de viés zero |
¤20µg (média de 10s) |
|
| Interface de comunicação |
RS232 |
1 canal (taxa de transmissão 9,6 kbps ~ 921,6 kbps, padrão 115,2 kbps Frequência até 1000Hz, padrão 200Hz) |
|
|
RS422 |
6 canais (taxa de transmissão 9,6 kbps ~ 921,6 kbps, padrão 115,2 Kbps Frequência até 1000Hz, padrão 200Hz) |
| Propriedades estruturais |
Tamanho |
199 mm × 180 mm × 219,5 mm (C×L×A) |
| Peso |
Um único conjunto de navegação inercial não é superior a 8,0 kg (opcional para aplicações de aviação não é superior a 6,5 kg) |
|
| Usar ambiente |
Temperatura de armazenamento |
-40â~65â |
| Humidade relativa |
â¤80% |
