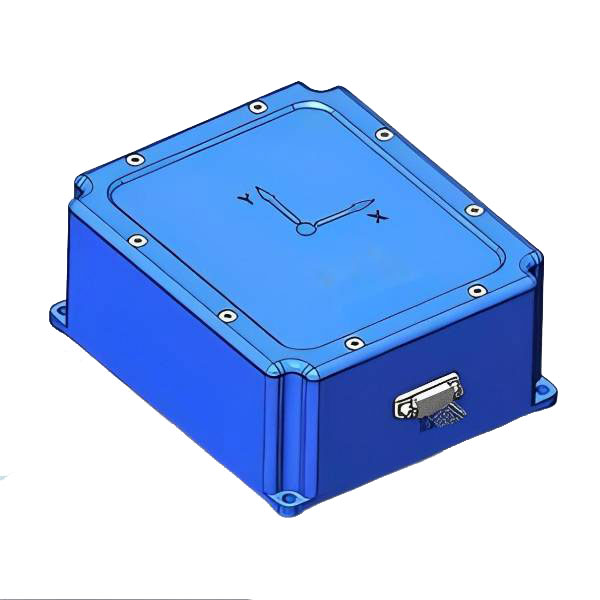

Sistema de medição de atitude de giroscópio de fibra óptica

O sistema de medição de atitude de giroscópio de giroscópio de fibra Jio-Fog100A é uma atitude triaxial da liberdade baseada no sistema de medição de tecnologia micro-mecânica (MEMS), o giroscópio MEMS de alto desempenho integral e o acelerômetro de Mems, através do algoritmo de filtragem, calcula o ângulo do tempo, o ângulo de rolagem e a cabeça e a cabeça do transportador de cálculo do cálculo do tempo.

Modelo:JIO-FOG100A

Enviar consulta

Descrição do produto

Opcionalmente combinado com um magnetômetro para obter uma descoberta norte de alta precisão, e a velocidade angular de 3 eixos de saída e a aceleração de 3 eixos é usada para controle de movimento.
A Jioptics oferece uma suíte de produto de giroscópio de fibra óptica completa que atende a uma ampla gama de requisitos, desde a tática até a nota de navegação.
A instalação do Jioptics do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração, e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atende aos requisitos de especificação, também fornece desempenho de alta qualidade, atenda à demanda de usuários finais.

Nossos serviços

A Jioptics é uma equipe profissional e eficiente. Forneça serviços OEM/ODM para você, entre em contato conosco para personalizar seu giroscópio de fibra óptica exclusiva

Característica do produto

- Melhor que 0,1 ° de precisão de atitude
- faixa de medição de atitude ± 90 °
- Faixa de temperatura operacional: -40 ~ 65 ℃
- Ambiente de vibração: 10 ~ 2000Hz, 6g (RMS)
- Tipos de interface ricos, suportar RS232, RS422, lata e outras interfaces padrão
- Projeto de vedação à prova d'água

Características elétricas

- Fonte de alimentação: 5V (tip.), Entrada de tensão ampla personalizável 12 ~ 36V
- Poder nominal: 0,5W (máximo)
-Ripple: 100mv (pico a pico)

Dimensões mecânicas

Parâmetros técnicos de medição de giroscópio de giroscópio de fibra óptica

Parâmetro	Condições de teste	Valor típico	Valor máximo	Unidade
Faixa de medição dinâmica			450	º / s
Estabilidade de viés zero	Allan Variação, eixo z	0.8		º/h
	Allan Variação, eixo x e eixo y	1.6		º/h
	10s em média, eixo x, y (-40 ℃ ~+80 ℃, temperatura constante)	6		º/h
	1s em média, eixo x, y (-40 ℃ ~+80 ℃, temperatura constante)	9		º/h
Zero Offset	Faixa de deslocamento zero	± 0,2		º / s
	Viés zero muda na faixa de máxima	± 0,06		º / s
	Repetibilidade para início ao início	0.006		º / s
	Repetição do início do dia-a-dia	0.009		º / s
	Influência da aceleração linear no viés zero	0.002		º / s
	A influência da vibração no deslocamento zero, a mudança antes e depois da vibração	0.002		º / s
	A influência da vibração no deslocamento zero, a mudança antes da vibração	0.002		º / s
Fator de escala	Precisão do fator de escala, eixo z	0.3		%
	Precisão do fator de escala, eixo x, y	0.6		%
	Não linearidade do fator de escala, eixo z	0.01		%Fs
	Não linearidade do fator de escala, eixo x, y	0.02		%Fs
Caminhada aleatória de ângulo		0.001		°/√hr
Densidade de ruído		0.001		°/s/√hr
Resolução		3,052 × 10−7		º/s/lsb
Largura de banda		200		Hz

Parâmetros do acelerômetro

Parâmetro	Condições de teste	Valor típico	Valor máximo	Unidade
Faixa de medição dinâmica		16		g
Estabilidade de viés zero	Allan Variação	0.03		mg
	10s média (-40 ℃ ~+80 ℃, temperatura constante)	0.2		mg
	1s média (-40 ℃ ~+80 ℃, temperatura constante)	0..3		mg
Zero Offset	Faixa de deslocamento zero	5		mg
	Variação zero de deslocamento (pico a pico) na faixa de plenitude	5		mg
	Repetibilidade para início ao início	0.5		mg
	Repetição do início do dia-a-dia	0.8		mg
	Coeficiente de temperatura de viés zero	0.05	0.1	mg/℃
Fator de escala	Precisão do fator de escala	0.5		%
Fator de escala	Não linearidade do fator de escala	0.1		%Fs
Speed Random Walk		0.029		m/s/√hr
Densidade de ruído		0.025		mg/√hz
Resolução		1,221 × 10−8		G/LSB
Largura de banda		200		Hz

Parâmetros de magnetômetro (opcional)

Parâmetro	Condições de teste	Valor típico	Valor máximo	Unidade
Faixa de medição dinâmica		2.5		Gauss
Zero Offset	Ambiente não magnético	15		mgauss

Precisão do cabeçalho

Parâmetro	Condições de teste	Valor típico	Valor máximo	Unidade
Precisão de cabeçalho magnético		0.5		°

Precisão da atitude horizontal

Parâmetro	Condições de teste	Valor típico	Valor máximo	Unidade
Precisão do ângulo de inclinação		0.1		°
Precisão do ângulo do rolo		0.1		°
