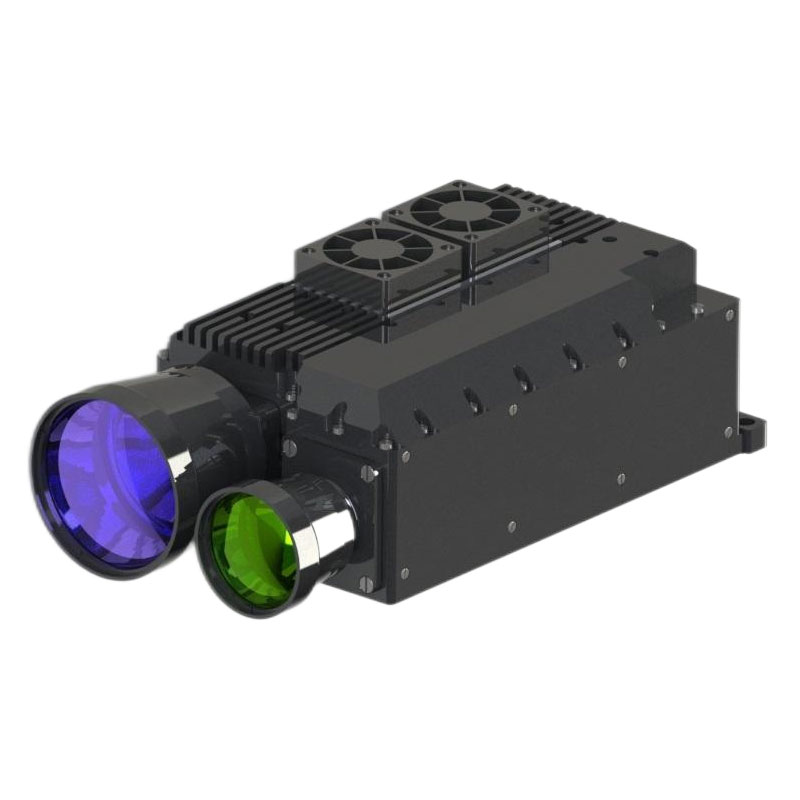

100mj 1064nm Designador de destino a laser

Para usar este produto com segurança, leia esta instrução cuidadosamente antes de operar este produto
● Este imageador a laser é um produto mecânico óptico de precisão. A falha em operar de acordo com os regulamentos pode resultar em lesão a laser perigosa. Não abra ou ajuste qualquer parte do fotômetro a laser ou tente reparar ou ajustar o desempenho do fotômetro a laser.
● Preste atenção à proteção eletrostática: as partes eletrônicas do fotômetro a laser são equipamentos sensíveis à descarga eletrostática. Não toque em nenhum equipamento eletrônico sem medidas de proteção.
● Ligue a energia do fotômetro a laser para operação apenas dentro da faixa de tensão e potência especificada.
● Não toque na lente óptica com os dedos ou objetos rígidos (para evitar contaminação ou arranhões de graxa).
● Não meça alvos de alta refletância a uma distância muito próxima (para evitar danos aos componentes do núcleo do detector).
● Não armazene em condições não especificadas (ambiente de alta poluição, além da faixa de temperatura de armazenamento etc.).
● O fotômetro a laser não deve ser submetido a um forte impacto mecânico (vibração, impacto, queda, etc.).
Não exponha o fotômetro a laser a alterações repentinas de temperatura (> 3 ℃/min) (para evitar rachaduras na lente).

O fotômetro STA-1064100M Medium a laser (a seguir denominado fotômetro de laser) é um produto fotoelétrico de precisão que transmite o laser a um alvo específico e calcula as informações de distância de acordo com o tempo de voo a laser. Tem as características do excelente desempenho e operação simples. O fotômetro a laser pertence aos produtos de segurança ocular, através da comunicação serial.
1.1.a composição principal do fotômetro a laser
O fotômetro a laser é um produto integrado fotoelétrico de precisão e sua composição principal é mostrada na Figura 1:

1.2 As principais funções do fotômetro a laser são as seguintes:
● Função de variação a laser e valor da distância de relatórios em tempo real;
● Proteção de conexão reversa da polaridade de potência, função de proteção de circuito de sobrecorrente e sobretensão;
● Pode gerar sinal de sincronização de luz a laser;
● Pode relatar a temperatura de trabalho atual em tempo real, para que o computador host julgue e calcule;
● Função de relatórios de tempos de saída a laser;
● Ligação e desligamento do controle;
● com uma única função de alcance contínuo;

A Tabela 1 especifica os valores de resistência ao isolamento dos pontos de medição

◆ O logotipo externo (incluindo o número do produto) deve ser corrigido firmemente, claro, completo e fácil de identificar.

Após o início do imageador a laser, o pulso do laser com uma frequência periódica de 1Hz é emitido, que atinge o alvo medido através da antena transmissora. A maior parte do feixe é absorvida ou refletida difusamente pelo alvo, enquanto uma parte muito pequena do feixe retorna à antena recebida e converge no módulo do detector. O módulo do detector amostra o sinal refletido e obtém as informações de distância do alvo medido através de um algoritmo.
Exemplos de cálculo:
Tempo de medição (uma viagem de ida e volta) = 10us
Tempo de propagação (de uma maneira) = 10us/2 = 5us
Distância variante = velocidade da luz × tempo de viagem = 300000km/s × 5us = 1500m

A visibilidade atmosférica tem um grande impacto no desempenho variado do fotômetro a laser. Consulte a Figura 2 para obter a capacidade de alcance deste produto em visibilidade diferente.

Figura 2 A relação entre a capacidade variante do fotômetro a laser e a visibilidade atmosférica

O RangeFinder a laser usa uma fonte de laser na banda de 1064nm. Ao usar o laser nessa banda, é necessário evitar o feixe de saída diretamente no olho humano, tanto quanto possível para evitar lesões oculares humanas.

A interface mecânica do fotômetro a laser consiste em 3 a orifícios, que são fixados na plataforma de instalação por parafusos de 3 M5. As dimensões das interfaces mecânicas e ópticas são mostradas na Figura 3 abaixo.

A Figura 3 mostra as interfaces mecânicas e ópticas

7.1 Interface elétrica do fotômetro a laser

7.2 Software
7.2.1 Definição de protocolo de comunicação
422 O barramento é usado para troca de dados entre o imager a laser e o computador superior, e suas características são as seguintes:
7.2.1.1 Taxa de transmissão: 38,40kbps;
7.2.1.2 Construção de bytes: byte baixo primeiro, byte alto depois; BYTE BOW BYTE PRIMEIRO BYTE ALTO Último;
7.2.1.3 Formato de composição de bytes: 1 bit inicial, 8 dados de dados, 1 parada;
7.2.1.4 Ciclo de comunicação: 20ms.
7.2.2 O software do sistema envia instruções para o fotômetro a laser
As instruções de trabalho enviadas pelo software do sistema para o fotômetro a laser são mostradas na Tabela 2.

Tabela 2: Instruções de trabalho

7.2.3 O fotômetro a laser envia dados para o software do sistema

Tabela 3: Consulte as informações de dados de feedback

Tabela 4: Informações sobre dados de eco de intervalo

7.2.4 Acessórios
Além do fotômetro a laser, este produto inclui os seguintes acessórios:
◆ Caixa de embalagem de produtos (para produtos em lote)
◆ Manual de operação e manutenção
◆ Certificado de produto
◆ Histórico do produto
◆ Luvas de musselina
◆ J30J-21TJL Connectores

8.1 Limpeza, manutenção e armazenamento
A limpeza do fotômetro a laser inclui a limpeza da lente e a limpeza do alojamento.
Limpeza de lentes:
8.1.1 As partículas de poeira devem ser sopradas usando uma bola de sopro de ar. 8.1.2 As impressões digitais devem ser mergulhadas pela primeira vez em uma pequena quantidade de mistura de éter de álcool com limpeza de algodão e depois na sombra do ar natural seco.
8.1.3 Não use pano para limpar a lente.
Limpeza do caso:
8.1.4 As partes estruturais devem ser levemente esfregadas com álcool e deixar secar naturalmente.
8.1.5 Mantenha eletrônicos, plugues e cabos o mais livre de umidade e sujeira possível.

8.2 Manutenção do fotômetro a laser:
Não há necessidade de manter o fotômetro a laser em condição de trabalho normal. Ele precisa ser mantido após ser armazenado em um ambiente livre de poeira por mais de um ano. Os métodos de manutenção são os seguintes:
8.2.1 Verifique se o fotômetro a laser tem aparência normal.
8.2.2 Verifique se todos os parafusos estão seguros.
Armazenamento do fotômetro a laser:
8.2.3 Seque bem o produto antes da embalagem.
8.2.4 não deve ser armazenado ao ar livre no campo, adequado para armazenamento na temperatura de 0 ℃ ~ 35 ℃, a umidade relativa não é superior a 80%, sem substâncias corrosivas erosão, sem forte vibração e impacto mecânicos, sem fortes condições de campo magnético.
8.3 Teste
Os operadores devem conectar e enviar corretamente as instruções corretas, de acordo com as definições de poder e comunicação.
8.4 Serviço pós-venda
O fotômetro a laser para produtos de precisão, quando há uma falha, a necessidade de retornar à fábrica para análise de falhas, posicionamento e manutenção, não pode reparar.
