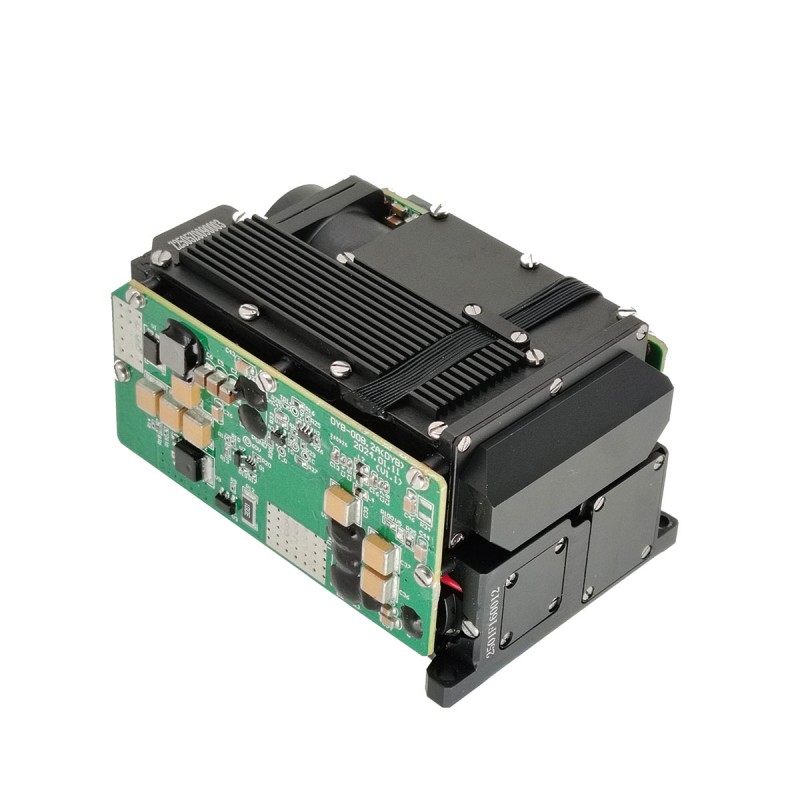

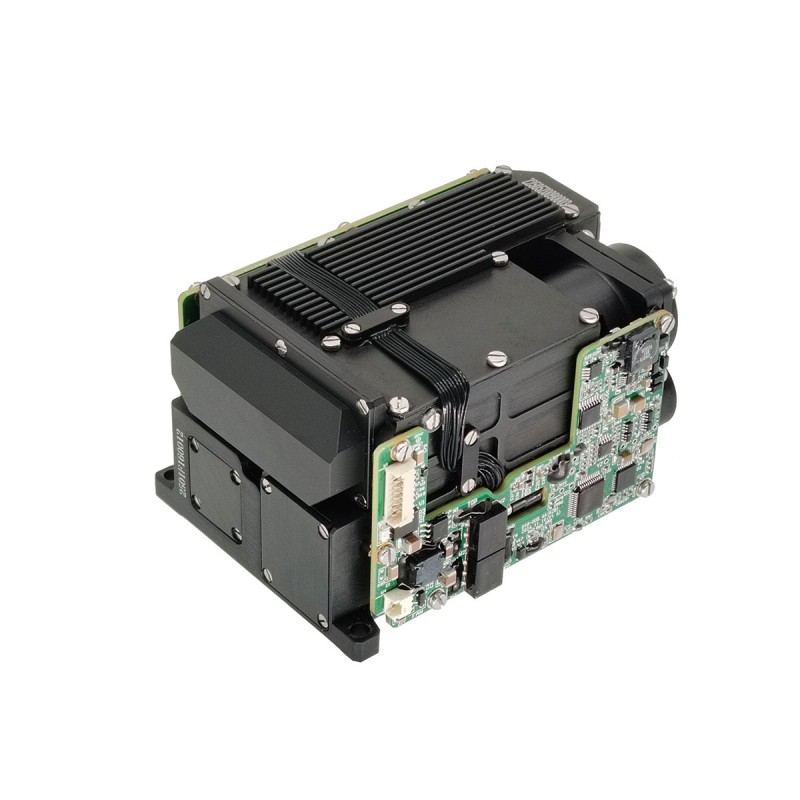

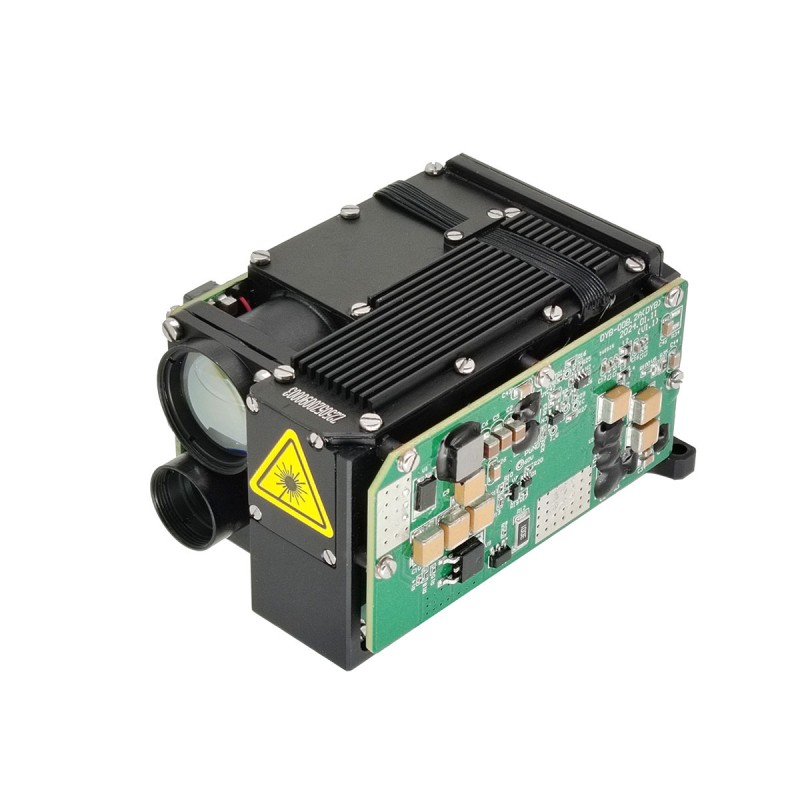

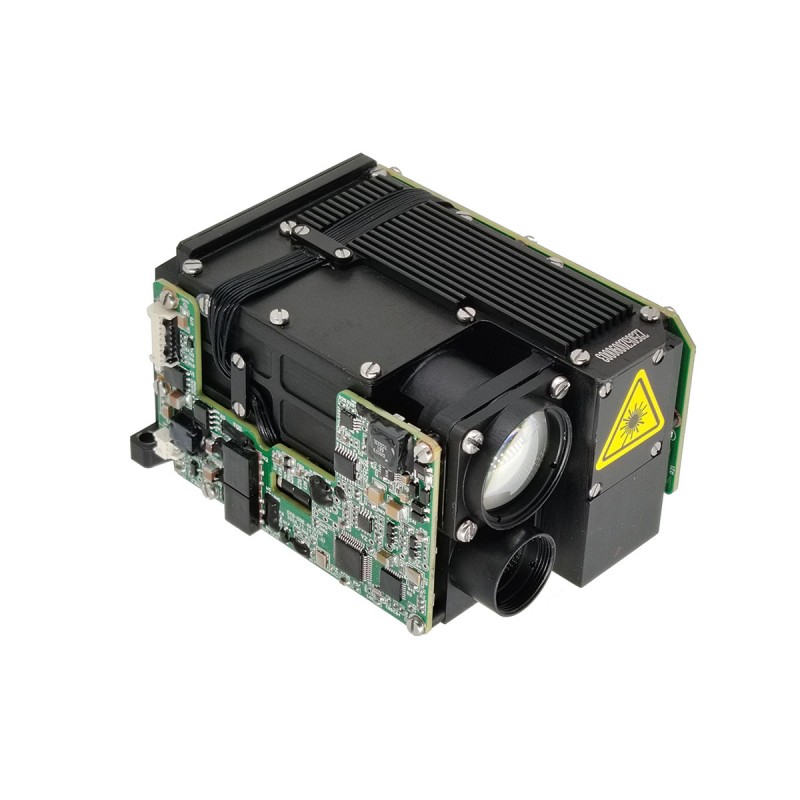

25MJ Designador de destino a laser militar (LTD) WIHT LRF
O STA-D25M é um designador de destino a laser de 25MJ militar que desempenha um papel crucial nos sistemas de mira de precisão, capaz de fornecer orientações precisas para a munição inteligente. Através de um sistema óptico avançado, marca o alvo com um feixe de laser, garantindo que as armas guiadas por precisão possam destruir o alvo com precisão e eficiência extremamente alta.
Enviar consulta
Descrição do produto
Recursos do produto
Leve e miniaturizado
Adaptabilidade ambiental: -40 ℃ ~ 60 ℃ Adaptabilidade de temperatura de largura
Adaptabilidade ambiental: -40 ℃ ~ 60 ℃ Adaptabilidade de temperatura de largura
Parâmetros do indicador do núcleo
1. Função
a) Ele tem a função de definir o ciclo de irradiação e pode executar a irradiação a laser de acordo com o ciclo definido.
b) Equipado com funções variantes únicas e repetidas a laser.
c) Equipado com função de alcance de vários alvos.
d) Equipado com função de saída de temperatura para os componentes principais da câmera.
e) Equipado com função de proteção de superaquecimento para o dispositivo de medição.
f) Equipado com a função de saída de informações de status do dispositivo de iluminação.
a) Ele tem a função de definir o ciclo de irradiação e pode executar a irradiação a laser de acordo com o ciclo definido.
b) Equipado com funções variantes únicas e repetidas a laser.
c) Equipado com função de alcance de vários alvos.
d) Equipado com função de saída de temperatura para os componentes principais da câmera.
e) Equipado com função de proteção de superaquecimento para o dispositivo de medição.
f) Equipado com a função de saída de informações de status do dispositivo de iluminação.
Especificações técnicas
| Especificações de desempenho | |
| Comprimento de onda do laser | 1.064mm |
| Energia média de pulso | ≥25mj |
| Flutuação da capacidade de pulso | Dentro de um ciclo, flutuação de pulso adjacente ≤8%(estatísticas após 2 segundos de saída de luz) |
| Ângulo de dispersão do feixe a laser | ≤0,5mrad |
| Estabilidade do eixo óptico a laser | ≤0,05mrad |
| Largura de pulso | ≤20ns |
| Tempo de preparação de poder | ≤3s |
| Desempenho variante | |
| Frequência de variação | 1Hz, 5Hz, hora única |
| Tempo contínuo de variação | 5min (1Hz), 1min (5Hz) |
| Tempo de operação contínuo máximo de 5Hz | 2min |
| Faixa mínima | ≤100m |
| Capacidade de alcance típico | ≥2000m |
| Precisão da variação | ± 2m |
| Taxa de medição precisa | ≥ 98% |
| Lógica variante: primeiro e último alvo | Primeiro e último alvo |
| Desempenho de irradiação | |
| Distância de irradiação | ≥2km |
| Frequência de irradiação | Frequência fundamental 20Hz |
| Codificação | de acordo com os requisitos do sistema; Com a capacidade de personalizar a extensão de codificação |
| Modo de codificação | Código de frequência preciso |
| Precisão da codificação | ≤ ± 2,5μs |
| Modo de irradiação | Um tempo de irradiação ≥20s, comece a irradiação novamente, intervalo ≤15s, pode ser continuamente irradiado por 8 ciclos |
| Peso e tamanho | |
| Peso | ≤450g |
| Tamanho | ≤67,4 mm × 51mm × 90mm |
| Tensão da fonte de alimentação | |
| Tensão | 19.6V ~ 25.2V |
| Consumo de energia | |
| Consumo de energia em espera | ≤4w |
| Consumo médio de energia | ≤50w |
| Pico de consumo de energia | ≤90w |
| Adaptabilidade do ambiente | |
| Temperatura de trabalho | -40 ℃ ~ 55 ℃ |
| Temperatura de armazenamento | -55 ℃ ~ 70 ℃ |
Função de controle
2.1 com função de variação a laser;
2.2 Fornecer irradiação a laser alvo;
2.3 Ser capaz de se comunicar com o computador host de acordo com os requisitos do protocolo de comunicação.
O imager a laser pode realizar as seguintes funções através da interface de comunicação serial:
2.3.1 Instruções de variação a laser de resposta e podem ser interrompidas a qualquer momento de acordo com a instrução Stop;
2.3.2 Dados de distância e informações de estado são emitidas por pulso ao variando;
2.3.3 variando com função de bloqueio de distância;
2.3.4 A variação contínua inicial não recebeu a instrução de parada 5min (1Hz)/1min (5Hz) após a parada automática variando;
2.3.5 Modo de irradiação e codificação podem ser definidos;
2.3.6 Em resposta ao comando de irradiação a laser, de acordo com o modo, a codificação, a irradiação foi definida e pode interromper a irradiação a qualquer momento, de acordo com a instrução Stop;
2.3.7 Se nenhuma instrução de parada for recebida após o início da irradiação, ela será interrompida automaticamente após um ciclo de irradiação;
2.3.8 Quando a irradiação do laser, cada pulso emitir um valor de distância e informações sobre o estado;
2.3.9 Informações sobre auto-verificação de auto-verificação e ciclo de auto-verificação e saída;
2.3.10 Responda para iniciar informações de status de instrução e saída de auto-verificar;
2.3.11 capaz de relatar o número cumulativo de pulsos a laser;
2.3.12 Função de variação do alvo da cabeça e final.
2.2 Fornecer irradiação a laser alvo;
2.3 Ser capaz de se comunicar com o computador host de acordo com os requisitos do protocolo de comunicação.
O imager a laser pode realizar as seguintes funções através da interface de comunicação serial:
2.3.1 Instruções de variação a laser de resposta e podem ser interrompidas a qualquer momento de acordo com a instrução Stop;
2.3.2 Dados de distância e informações de estado são emitidas por pulso ao variando;
2.3.3 variando com função de bloqueio de distância;
2.3.4 A variação contínua inicial não recebeu a instrução de parada 5min (1Hz)/1min (5Hz) após a parada automática variando;
2.3.5 Modo de irradiação e codificação podem ser definidos;
2.3.6 Em resposta ao comando de irradiação a laser, de acordo com o modo, a codificação, a irradiação foi definida e pode interromper a irradiação a qualquer momento, de acordo com a instrução Stop;
2.3.7 Se nenhuma instrução de parada for recebida após o início da irradiação, ela será interrompida automaticamente após um ciclo de irradiação;
2.3.8 Quando a irradiação do laser, cada pulso emitir um valor de distância e informações sobre o estado;
2.3.9 Informações sobre auto-verificação de auto-verificação e ciclo de auto-verificação e saída;
2.3.10 Responda para iniciar informações de status de instrução e saída de auto-verificar;
2.3.11 capaz de relatar o número cumulativo de pulsos a laser;
2.3.12 Função de variação do alvo da cabeça e final.

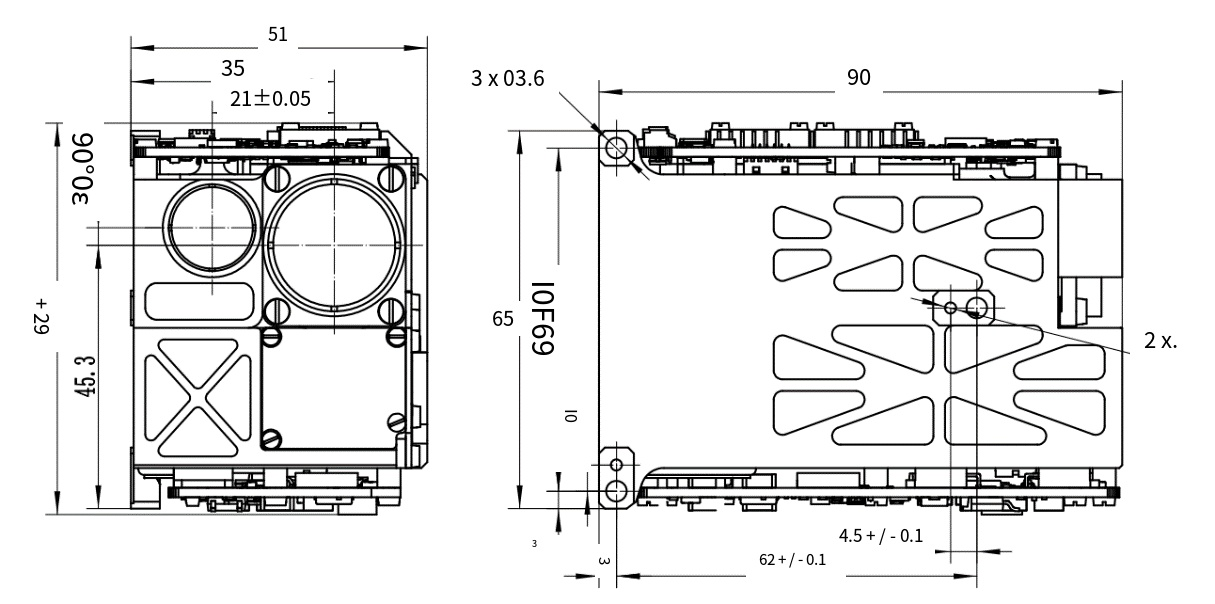

Interface mecânica
