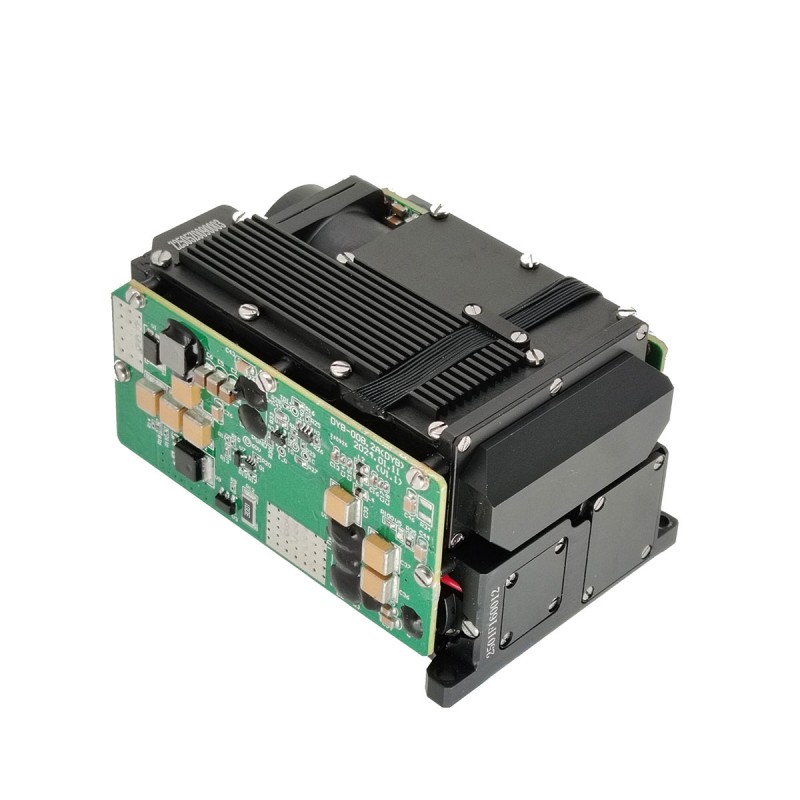

Designador de destino a laser de 60MJ com LRF
Esse tipo de irradiador usa um projeto de fonte de luz exclusivo para obter uma saída de laser de até 60MJ em um tamanho estrutural muito pequeno, e a largura do pulso é superior a 10ns, e o ângulo inicial de divergência a laser é 50% menor que o produto convencional. O irradiador usa um único design de abertura de emissão e recepção, estrutura compacta, pode ser usada no hangar fotoelétrico, variação de irradiação de veículos e outros cenários de aplicação.
Enviar consulta
Descrição do produto
Principais funções do iradiator:
Orientação de irradiação alvo
Teste de distância alvo
Encoda a saída do laser
Overtensão, sobrecorrente e proteção de superfície, função anti-reversa de potência
Função de gatilho externo do sinal diferencial
Teste de distância alvo
Encoda a saída do laser
Overtensão, sobrecorrente e proteção de superfície, função anti-reversa de potência
Função de gatilho externo do sinal diferencial
Principais parâmetros técnicos
| Principais parâmetros da fonte de luz a laser | |
| Comprimento de onda do laser | 1064nm ± 1nm |
| Modo de bombeamento | Bombeamento semicondutor |
| Energia de Frequência de Frequência de Repetição | 1 ~ 20Hz≥60mj@20Hz |
| Distância de irradiação | ≥4km |
| Largura de pulso | 10ns ~ 20ns |
| Ângulo de divergência de feixe | ≤0,3mrad |
| Estabilidade axial | <0,1mrad |
| Estabilidade da energia do pulso | <5% (RMS, dentro de um ciclo de irradiação) |
| Tempo de trabalho @20Hz | Trabalhe por 1 minuto, descanse por 0,5 minutos; Trabalhe por 8 ciclos, descanse por 15 minutos antes de continuar trabalhando |
| Fonte de energia | CC 28V ± 4V |
| Poder | O consumo de energia em espera é menor que 20W; O pico de consumo de energia é menor que 120W; |
| Tipo de codificação | Codificação de frequência precisa interna, código de intervalo variável, suporte pseudo-codificação aleatória |
| Precisão da codificação | ≯1.5μs@20HZ |
| Indicadores do sistema variante | |
| Modo de variação | Pulse ranging |
| Frequência de alcance | 1-5Hz |
| Faixa máxima | ≥8km (2,3m*2,3m de destino da OTAN, refletividade0.3, visibilidade> 25km,) |
| Mini Range | ≤500m |
| Precisão da variação | ± 5m |
| Taxa de precisão | ≥98% |
| Interfaces e estruturas | |
| Tamanho do módulo | ≤198x109x75.5mm |
| Peso | ≤1,4 kg |
| Modo de resfriamento | Resfriamento de ar |
| A porta serial rs422 e a entrada síncrona externa são 422 níveis, e a iluminação síncrona externa é 0-5V | |
| Adequação ambiental | |
| Temperatura de trabalho | -40 ℃ ~ +60 ℃ |
| Temperatura de armazenamento | -50 ℃ ~+75 ℃ |

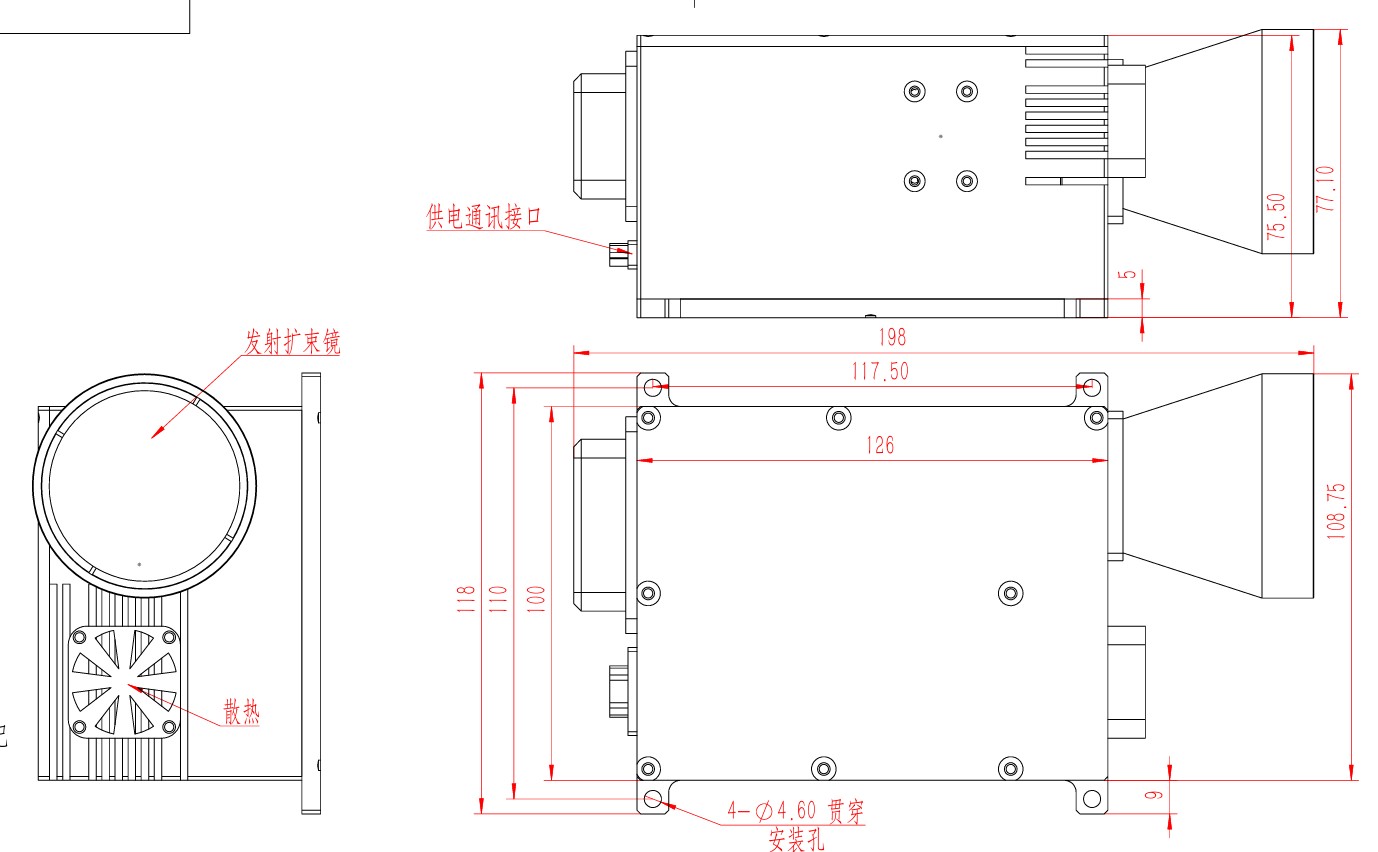

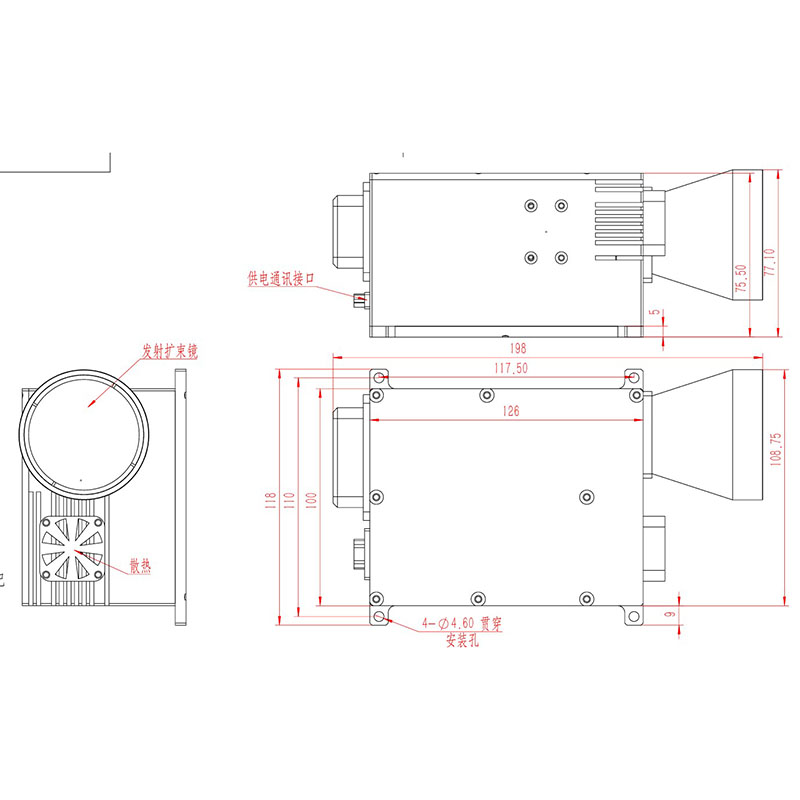

Dimensões externas do produto
