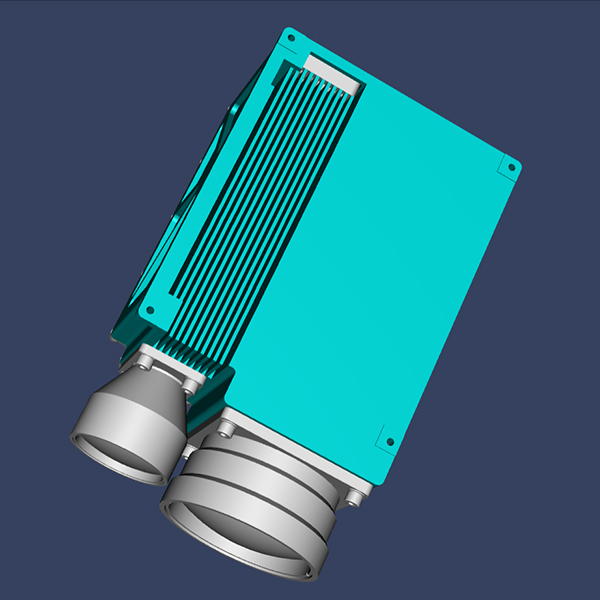

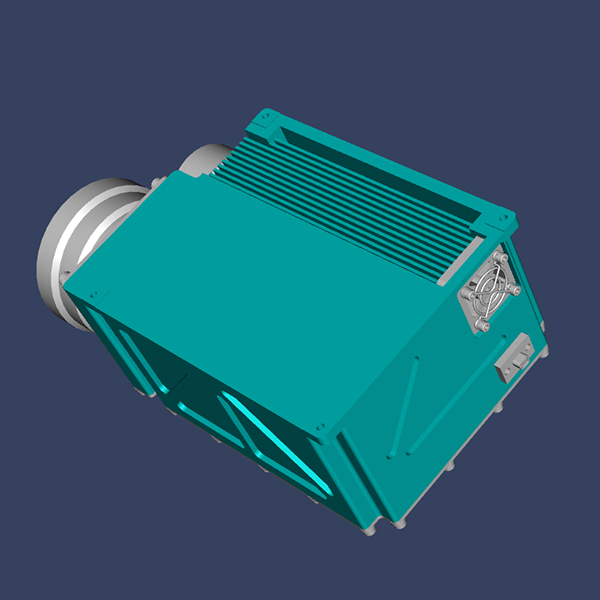

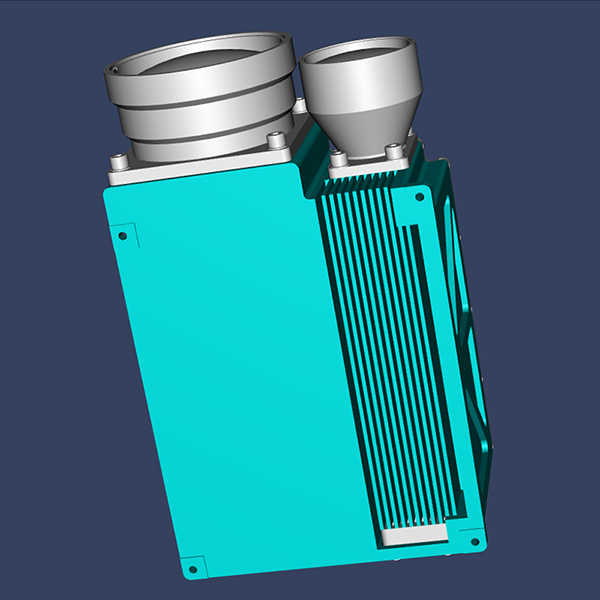

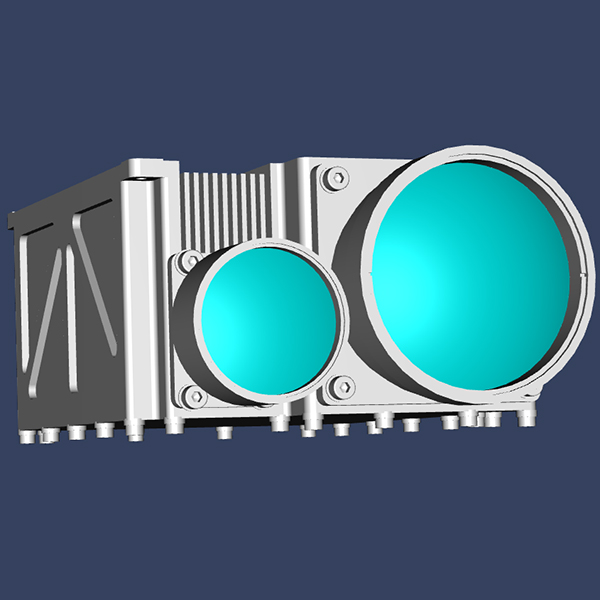

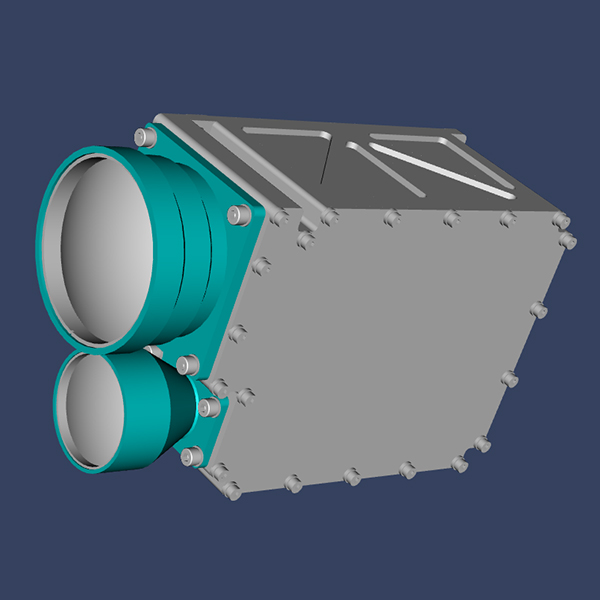

Módulo localizador de alcance a laser de 50 km

O módulo telêmetro a laser de longo alcance M2550x é um telêmetro a laser de pulso militar projetado para aeronaves, veículos aéreos não tripulados, tanques, artilharia e outros cenários de aplicação. Tem as vantagens de tamanho pequeno, peso leve, baixo consumo de energia, desempenho estável, longa distância de medição, longa vida útil, segurança ocular e assim por diante. O JIOPTICS® é um equipamento técnico importante para melhorar a precisão de mira do produto. Bem-vindo ao comprar o módulo localizador de alcance a laser de 50 km de nós.

Faixa de alcance: Visibilidade em condições não inferiores a 35 km, para veículos (alvo de 2,3mX2,3m), refletância difusa de 0,3, distância de alcance â¥25000m; Visibilidade em condições não inferiores a 40 km, alvo grande, distância de alcance â¥50000m;

Modelo:M2550X

Enviar consulta Baixar PDF

Descrição do produto

JIOPTICS

Parâmetros	Especificação	Observação.
Comprimento de onda	1570±5nm
Capacidade de alcance	200m~50km
Capacidade de alcance	â¥25 km (2,3 m × 2,3 m, veículo com refletividade de 0,3, visibilidade â¥35 km)	Umidade ¤ 80%
Capacidade de alcance	â¥50km (para alvos grandes, visibilidadeâ¥¥40km)	Umidade ¤ 80%
Precisão de alcance	±5m
Variando a taxa de repetição	1~10hz (ajustável)
Precisão	¥¥98%
ângulo de divergência	â¤0,6mrad
recebendo	67mm
Interface de comunicação	RS422
Tensão de alimentação	DC18~32V
Potência operacional	â¤50W(@1hz)	Testado em temperatura ambiente
Espera	â¤20W	Testado em temperatura ambiente
Dimensão	¤214,3mm×125,5mm×82mm
Peso	¤2,5kg
Temperatura	-40â~65â
Dissipador de calor	por fã

Interface de comunicação

Linha Nº.	Definição	Observação.
1	Corrente direta	24 V Corrente contínua
2
3
4
5	GND (corrente contínua)	24 V GND
6
7
8
9	Porta serial	RS422
10	Porta serial
11	Porta serial
12	Porta serial
13	RS422
14	SYN	Gatilho externo diferencial RS422, larguraï¼10us
15	SYN-	Gatilho externo diferencial RS422, larguraï¼10us

Dimensão

Cálculo da capacidade de alcance

(1) Metas e requisitos de condição
Visibilidadeâ¥35km
Umidade ¤ 80%
Para veículos com dimensão 2,3m×2,3m
Refletividade = 0,3
Capacidade de alcance - 25 km
(2)Análise e verificação
Os principais parâmetros que afetam a capacidade de alcance são potência de pico dos lasers, ângulo de divergência, transmitância de transmissão e recepção, comprimento de onda do laser, etc.
Para este telêmetro a laser, é preciso potência de pico de 3 MW de lasers, ângulo de divergência de 0,6 mrad, comprimento de onda de 1570 nm, transmitância de transmissão de 90%, transmitância de recepção de 80% e recepção de 67 mm
É um telêmetro a laser para alvos pequenos, a capacidade de alcance pode ser calculada pela seguinte fórmula. Fórmula de alcance para alvos pequenosï¼

: Potência óptica detectável

: Potência de transmissão do telêmetro a laser (3MW)

: transmitância de transmissão (0,9)

: Recebendo transmitância (0,8)

: Área de recepção óptica (recepção de 67 mm

: Área de reflexão efetiva dos alvos (5,29ã¡)

: Refletividade alvo (0,3)

: Coeficiente de atenuação atmosférica (0,02)

: Visibilidade (de acordo com a condição de teste)

: Distância aos alvos
Contanto que a potência óptica detectável refletida pelos alvos seja maior que a potência detectável mínima, um telêmetro a laser é capaz de medir a distância até um alvo. Para um telêmetro a laser com comprimento de onda de 1570nm, geralmente, a potência detectável mínima (M.D.S) do APD é 5 × 10-9W.
Abaixo de 35 km de visibilidade com 27 km de distância até os alvos, a potência mínima detectável é menor que M.D.S de APD (5 × 10-9 W), portanto, sob uma condição de visibilidade de 35 km, um telêmetro a laser pode alcançar uma distância de (2,3 m × 2,3 m) alvos de até 26 ~ 27 km (pode estar perto ou menos de 27 km).
