(1) Existem três modos de operação, modo de espera e modo de erro. Com o modo de espera, a energia de bombeamento e a energia de controle térmico podem ser desligadas. O modo de operação é definido como padrão, se você quiser alternar para o modo de espera e defini-lo como padrão, isso pode ser realizado pelas instruções de comunicação a laser. Além disso, também pode alcançar a função de proteção contra falha de energia.
(2) Ao ligar, ele pode monitorar e fornecer feedback imediatamente. Se houver um erro, ele fará uma autoverificação e um relatório (a cada 1s na autoverificação).
(3) É capaz de coletar tempos de transmissão de pulso de laser.
(4) Com modo de operação de gatilho externo (não mais que 25 Hz).
(5) Com função de proteção contra sobretensão.
(6) Com função de proteção contra sobrecorrente: quando a corrente no laser LD excede o valor máximo, ele muda para o modo de espera e envia um relatório de erro.
(7) Com função de proteção contra superaquecimento: quando a temperatura do radiador excede o valor máximo no modo de espera, ele muda para o modo de espera e envia um relatório de erro.

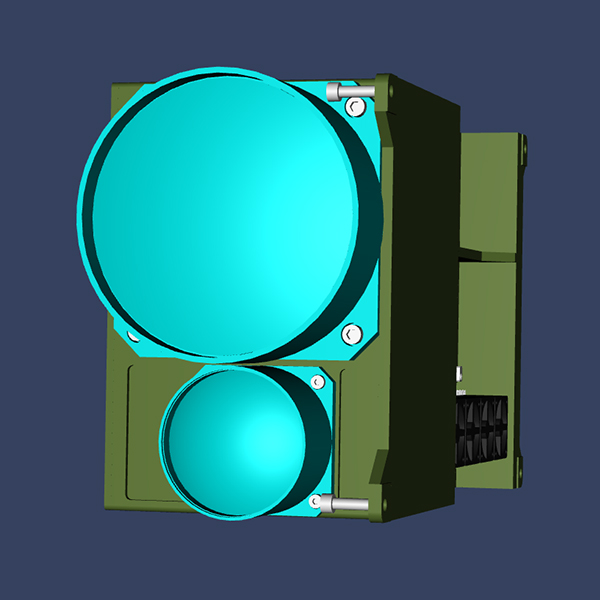

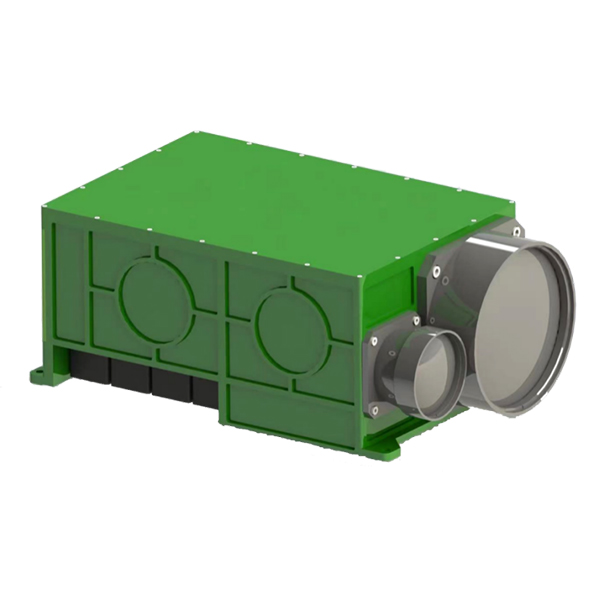

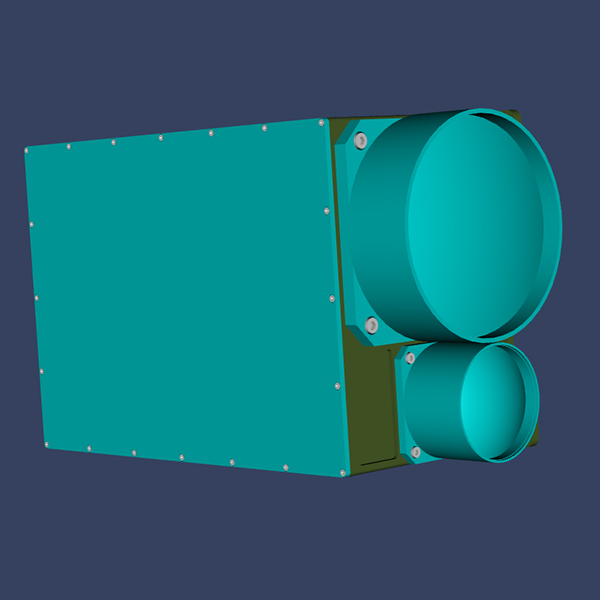

JIOPTICSMódulo localizador de alcance a laser de 120 kmParâmetros
Parâmetros
|
Especificação
|
Comprimento de onda
|
1570nm
|
Alcance Máximo
|
â¥120km
|
Do céu ao chão
|
refletividade ¥0,1
|
Altitude da aeronave - ¥ 6 km
|
â¥16km
|
Variando do chão ao céu, área-alvo: 0,1ã¡
|
refletividade ¥0,3
|
visibilidade¥16km
|
Alcance Mínimo
|
â¥400m
|
Variando a taxa de repetição
|
¥¥20 Hz
|
ângulo de divergência
|
â¤0,6mrad
|
Precisão de alcance
|
¤±5m
|
Fonte de energia
|
DC 22V~30V
|
Potência (abaixo da temperatura ambiente)
|
â¤300W
|
Tempo de operação contínua
|
â¥3min@20hz
|
Temperatura de operação
|
-40â~ 55â
|
Temperatura de armazenamento
|
-50â~ 65â
|
Dimensão
|
â¤405mm×230mm×160mm (a tampa da lente não está incluída)
|
Peso
|
â¤10kg
|
Interfaces de comunicação
Com marcas em negrito e claras, o design especial do soquete e dos conectores tende a protegê-lo contra conexões reversas e falsas. Para interface externa, adota microconectores militares J30J (os nomes variam de acordo com os diferentes fabricantes) Soquete: XS1
A tabela 1 e a tabela 2 mostram o soquete e o plugue da interface externa, a tabela 3 mostra a definição do pino NO.
Tabela 1 Soquete da interface externa do telêmetro a laser
NÃO.
|
Item
|
Modelo
|
Marca
|
1
|
Tomada de alimentação e interface de comunicação
|
J30JM-15ZKP29
|
XS1
|
Tabela 2 Plugue da interface externa do telêmetro a laser
NÃO.
|
Item
|
Modelo
|
Marca
|
1
|
Plugue da fonte de alimentação e interface de comunicação
|
J30J-15TJLâC1(L100)
|
XP1
|
Tabela 3 Definição de Pin NO.
Nº PIN
|
Abr.
|
Observação.
|
Definição
|
1
|
PWR
|
DCï¼28V
|
|
2
|
PWR
|
DCï¼28V
|
|
3
|
PWR
|
DCï¼28V
|
|
4
|
PWR
|
DCï¼28V
|
|
5
|
RTN_P
|
DCï¼28V-
|
|
6
|
RTN_P
|
DCï¼28V-
|
|
7
|
RTN_P
|
DCï¼28V-
|
|
8
|
RTN_P
|
DCï¼28V-
|
|
9
|
LRF_COM_T
|
RS422(COM)S
|
Transmissão do telêmetro a laser
|
10
|
LRF_COM_T-
|
RS422(COM)Z
|
Transmissão de telêmetro a laser
|
11
|
LRF_COM_R-
|
RS422(COM)B
|
Receptor de telêmetro a laser
|
12
|
LRF_COM_R
|
RS422(COM)A
|
telêmetro a laser receber
|
13
|
GND_ LRF_COM
|
RS422(COM)GND
|
|
14
|
LRF_ Trigg_R
|
recebimento de gatilho externo
|
|
15
|
LRF_ Trigg _R-
|
recebimento de gatilho externo-
|
|
Dimensão
Cálculo da capacidade de alcance
Metas e requisitos de condição
Capacidade de alcance: 120 km (variando do céu ao solo, refletividade: â¥0,1, Altitude da aeronave: â¥6 km)
Capacidade de alcance: ¥ 16 km (variando do solo ao céu, área alvo: 0,1 ¡, refletividade: ¥ 0,3, visibilidade ¥ 16 km)
(2)Análise e verificação
Os principais parâmetros que afetam a capacidade de alcance são potência de pico dos lasers, ângulo de divergência, transmitância de transmissão e recepção, comprimento de onda do laser, etc.
Para este telêmetro a laser, é preciso potência de pico de 10 MW de lasers, ângulo de divergência de 0,6 mrad, comprimento de onda de 1570 nm, transmitância de transmissão de 90%, transmitância de recepção de 80% e recepção de 140 mm
É um telêmetro a laser para alvos pequenos, a capacidade de alcance pode ser calculada pela seguinte fórmula. Fórmula de alcance para alvos pequenosï¼
: Potência óptica detectável
: Potência de transmissão do telêmetro a laser (10MW)
: transmitância de transmissão (0,9)
: Recebendo transmitância (0,8)
: Área de recepção óptica (recepção de 140 mm
: Refletividade alvo (0,3)
: Coeficiente de atenuação atmosférica (0,01)
: Distância aos alvos
Contanto que a potência óptica detectável refletida pelos alvos seja maior que a potência detectável mínima, um telêmetro a laser é capaz de medir a distância até um alvo. Para um telêmetro a laser com comprimento de onda de 1570nm, geralmente, a potência detectável mínima (M.D.S) do APD é 5 × 10-9W.
Abaixo de 40 km de visibilidade com 32 km de distância dos alvos, a potência mínima detectável é menor do que M.D.S de APD (5 × 10-9 W), portanto, sob uma condição de visibilidade de 40 km, um telêmetro a laser pode alcançar uma distância de (2,3 m × 2,3 m) alvos de até 31~32km (pode estar perto ou menos de 32km).
