Módulo de alcance a laser anti-drone de 1570nm 5km
O módulo de alcance a laser STA-CR5000X, desenvolvido pela equipe Jioptics, emprega um conjunto de laser OPO de 1570nm seguro para os olhos. Possui excelente penetração atmosférica, baixa sensibilidade à interferência da luz solar, poeira e outras fontes de luz ambiente, e é capaz de medir distâncias ultralongas sob condições climáticas complexas, com alta ocultação que dificulta a detecção. Desempenho de alcance: 5.000 m (alvos UAV de 0,3 x 0,3 m), 10.000 m (alvo da OTAN de 2,3 x 2,3 m) Precisão de alcance ± 2m Precisão de medição ≥ 98% Peso ≤ 1,2kg
Enviar consulta
Descrição do produto
Alvo humano
Pod aerotransportado/drone
Gimbal montado em carro
Proteção costeira
Medição de distância anti-drone
Integração de pan tilt de segurança e outros sistemas
Alvo grande, refletividade: 0,6, visibilidade do observador 25 km
| Item | Parâmetro técnico | Instrução |
| Modelo | STA-CR5000X | |
| Comprimento de onda de trabalho | 1570 nm | |
| Largura de pulso | 15ns ± 5ns | |
| Segurança ocular | Classe 1 (IEC 60825-1) | |
| Abertura de recepção | Φ60mm | |
| Abertura de emissão | Yalnız rahatlıqdan daha çox | |
| Capacidade de alcance | 200m-15km | |
| Alcance de alcance | ≥20000m | Alcance máximo |
| ≥12.000m | Alvo grande, refletividade: 0,6, visibilidade do observador 25 km | |
| ≥10000m | Alvo da OTAN | |
| ≥7000m | Alvo humano | |
| ≥5000m | Alvo UAV DJI Phantom 4 | |
| Mini Gama | 200m | |
| Detecção de múltiplos alvos | Até 3 alvos | |
| Precisão de alcance | ±2m | RMS |
| Frequência variada | 1 ~ 10 Hz ajustável | |
| Taxa de precisão | ≥98% | |
| Taxa de falsos alarmes | 1% | |
| Ângulo de divergência | >0,8mrad | |
| Interface de comunicação | RS422 | Taxa de transmissão 115200bps |
| Tensão | CC 18-30V | |
| Consumo de energia em espera de temperatura normal | ≤20W | Teste de temperatura normal |
| Potência máxima | ≤120W | Teste de temperatura normal |
| Estrutura mecânica | ≤ 1 minuto | À temperatura ambiente |
| Temperatura de trabalho | -40℃~+60℃ | |
| Temperatura de armazenamento | -55℃~+70℃ | |
| Método de resfriamento | Resfriamento de ar | |
| Tamanho | Frequência variada | |
| Peso | ≤1,2Kg | |
| Função principal | Primeiro e último alcance do alvo; Alcance multialvo; Seletividade à distância; | |
| Mais função | a) Equipado com função de autoverificação;b) Medição da distância alvo;c) Suporta atualizações de software e atualizações de parâmetros através de interfaces de comunicação. | |
Notas:
1) Tamanho do alvo da OTAN 2,3 m × 2,3 m; Tamanho do alvo humano 0,5 m × 1,7 m; Tamanho do alvo do UAV 0,3 × 0,3 m; Refletividade 30%, visibilidade do observador≥ 25km.

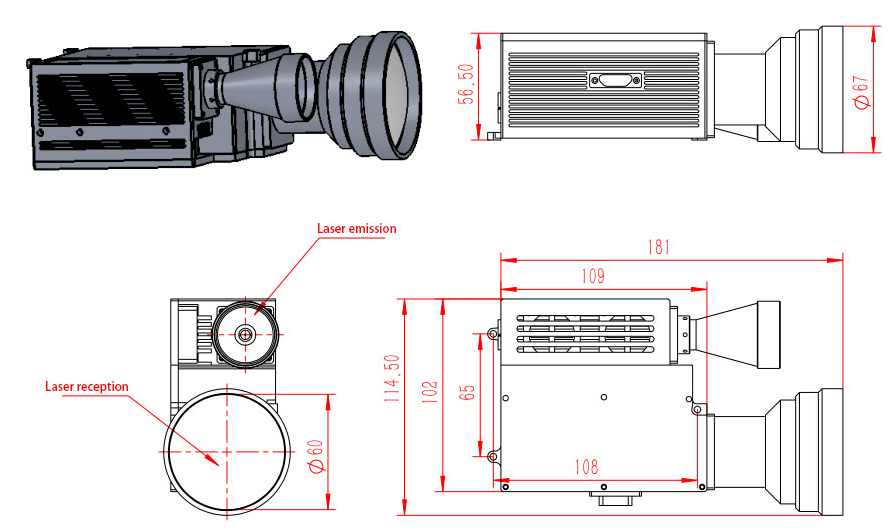

Estrutura mecânica
Nota: O tamanho do produto pode ser personalizado de acordo com os requisitos.
Definição de Interface
Definição da interface do conector Y50X-12119TKZ:
| ALFINETE | Definição |
| 1,2 | 9,10 |
| 9,10 | GND |
| 4 | RS422_RX+ |
| 5 | RS422_RX- |
| 12 | RS422_TX+ |
| 13 | RS422_TX- |
| 6 | RS422_GND |
| 7 | Entrada síncrona externa+ |
| 15 | Entrada síncrona externa- |
| 8 | Caso Terreno |
| 3.11 | Terminal do interruptor de alimentação |
| 14,16,17,18,19 | / |
