Módulo telêmetro laser OPO de 15 km 1570 nm

O módulo telêmetro a laser de longo alcance STA-Z1520X, desenvolvido pela equipe Jioptics, emprega um conjunto de laser OPO de 1570nm seguro para os olhos. Possui excelente penetração atmosférica, baixa sensibilidade à interferência da luz solar, poeira e outras fontes de luz ambiente, e é capaz de medir distâncias ultralongas sob condições climáticas complexas, com alta ocultação que dificulta a detecção. Desempenho de alcance: 15.000 m (alvo NATO de 2,3x2,3 m), 20.000 m (alcance máximo) Precisão de alcance ± 2m Precisão de medição ≥ 98% Peso ≤ 1,2kg

Enviar consulta

Descrição do produto

Alvo humano

Pod aerotransportado/drone

Gimbal montado em carro

Proteção costeira

Medição de distância anti-drone

Integração de pan tilt de segurança e outros sistemas

Índice de desempenho do produto para Módulo LRF seguro para os olhos Z1520X

Item	Parâmetro técnico	Instrução
Modelo	STA-Z1520X
Comprimento de onda de trabalho	1570 nm
Largura de pulso	15ns ± 5ns
Segurança ocular	Classe 1 (IEC 60825-1)
Abertura de recepção	Φ60mm
Abertura de emissão	Φ30mm
Capacidade de alcance	200m-15km
Alcance de alcance	≥25.000m	Alcance máximo
	≥20000m	Alvo grande, refletividade: 0,6, visibilidade do observador 25 km
	≥15.000m	Alvo da OTAN
	≥9000m	Alvo humano
	≥5000m	Alvo UAV DJI Phantom 4
Mini Gama	200m
Detecção de múltiplos alvos	Até 3 alvos
Precisão de alcance	±2m	RMS
Frequência variada	1 ~ 10 Hz ajustável
Taxa de precisão	≥98%
Taxa de falsos alarmes	1%
Ângulo de divergência	≤0,7mrad
Interface de comunicação	RS422	Taxa de transmissão 115200bps
Tensão	CC 18-30V
Consumo de energia	Espera≤20W	Consumo de energia
	Pico≤150W
	Média≤70W
Tempo de pré-aquecimento	≤ 1 minuto	À temperatura ambiente
Temperatura de trabalho	-40℃~+65℃
Temperatura de armazenamento	-55℃~+70℃
Método de resfriamento	Resfriamento de ar
Tamanho	≤181mm×67mm×115mm
Peso	≤1,2Kg
Função principal	Primeiro e último alcance do alvo; Alcance multialvo; Seletividade à distância;
Mais função	a) Equipado com função de autoverificação;b) Medição da distância alvo;c) Suporta atualizações de software e atualizações de parâmetros através de interfaces de comunicação.

Notas:

1) Tamanho do alvo da OTAN 2,3 m × 2,3 m, tamanho do alvo humanóide 0,5 m × 1,7 m, tamanho do alvo para aeronaves não tripuladas 0,3 m × 0,3 m, refletividade 30%; Visibilidade ≥ 25 km, refletividade típica do alvo de 80%.

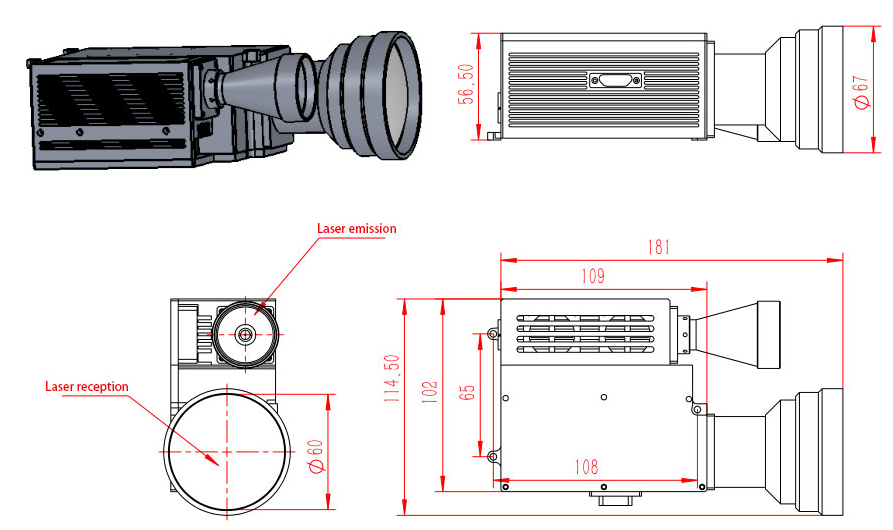

Estrutura mecânica

Nota: O tamanho do produto pode ser personalizado de acordo com os requisitos.

Definição de Interface

Definição da interface do conector Y50X-12119TKZ:

ALFINETE	Definição
1,2	9,10
9,10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Entrada síncrona externa+
15	Entrada síncrona externa-
8	Caso Terreno
3.11	Terminal do interruptor de alimentação
14,16,17,18,19	/
