Módulo localizador de alcance a laser de 35 km
  • Módulo localizador de alcance a laser de 35 kmMódulo localizador de alcance a laser de 35 km
  • Módulo localizador de alcance a laser de 35 kmMódulo localizador de alcance a laser de 35 km
  • Módulo localizador de alcance a laser de 35 kmMódulo localizador de alcance a laser de 35 km
  • Módulo localizador de alcance a laser de 35 kmMódulo localizador de alcance a laser de 35 km
  • Módulo localizador de alcance a laser de 35 kmMódulo localizador de alcance a laser de 35 km

Módulo localizador de alcance a laser de 35 km

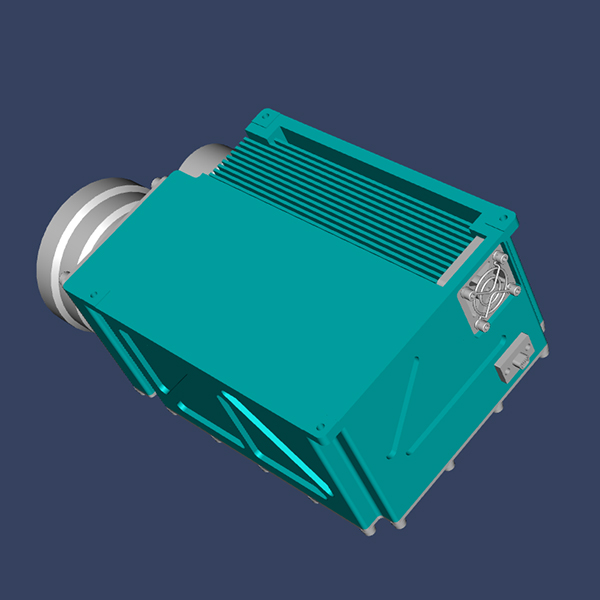

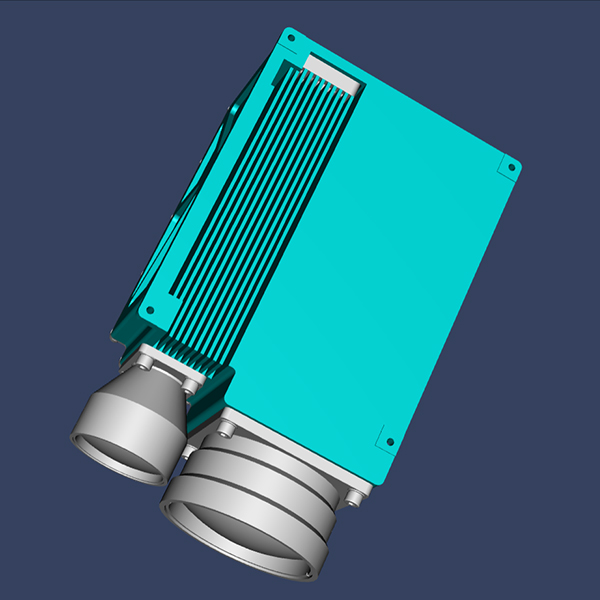

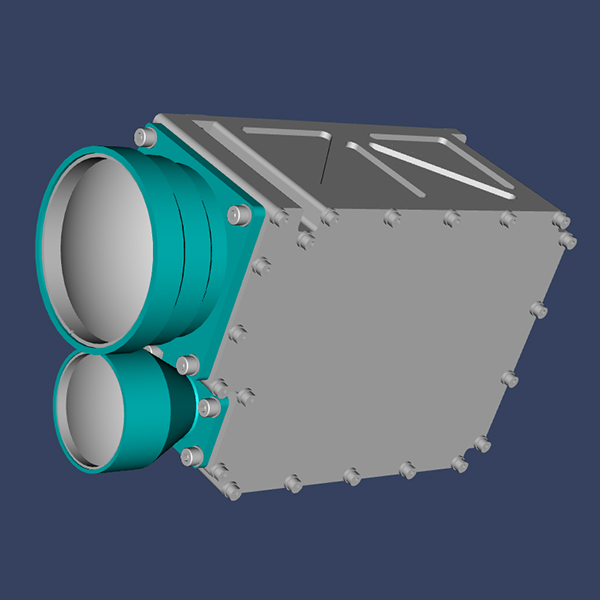

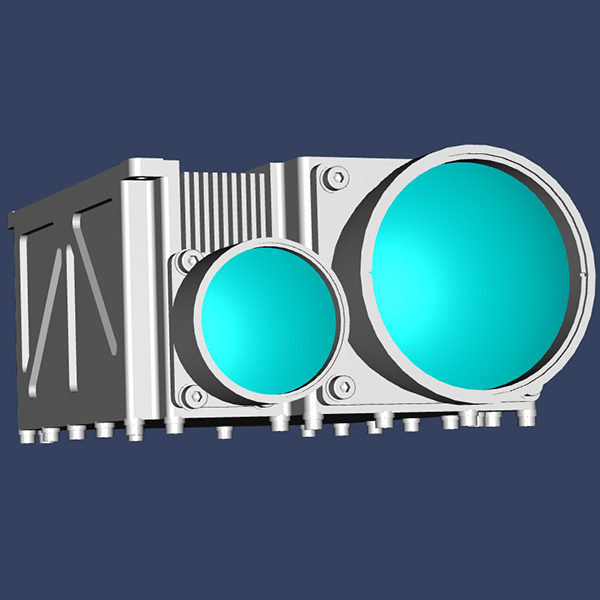

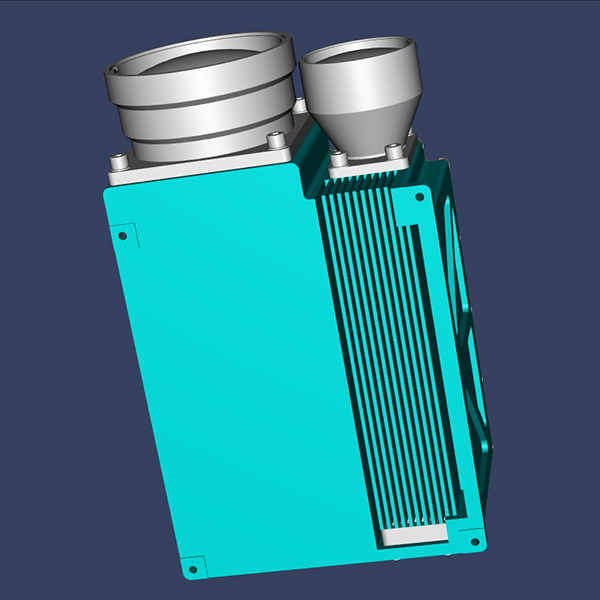

O módulo telêmetro a laser de longo alcance M2035x é um telêmetro a laser de pulso militar projetado para aeronaves, veículos aéreos não tripulados, tanques, artilharia e outros cenários de aplicação. Tem as vantagens de tamanho pequeno, peso leve, baixo consumo de energia, desempenho estável, longa distância de medição, longa vida útil, segurança ocular e assim por diante. O JIOPTICS® é um equipamento técnico importante para melhorar a precisão de mira do produto. Bem-vindo ao comprar o módulo localizador de alcance a laser de 35 km de nós.

Faixa de alcance: Visibilidade em condições não inferiores a 30 km, para veículos (alvo de 2,3mX2,3m), refletância difusa de 0,3, distância de alcance â¥20000m; Visibilidade em condições não inferiores a 35 km, alvo grande, distância de alcance â¥35000m;

Modelo:M2035X

Enviar consulta    Baixar PDF

Descrição do produto


JIOPTICS

Parâmetros
Especificação
Observação.
Comprimento de onda
1570±5nm

Capacidade de alcance
100m~35km

Capacidade de alcance
≥20km (2,3m × 2,3m, veículo de refletividade 0,3, visibilidade≥30km)
Umidade ¤ 80%
â¥35km (para alvos grandes, visibilidade⥥35km)
Precisão de alcance
±3m

Variando a taxa de repetição
1~10hz (ajustável)

Precisão
¥¥98%

ângulo de divergência
â¤0,8mrad

recebendo
67mm

Interface de comunicação
RS422

Tensão de alimentação
DC18~32V

Potência operacional
â¤20W(@1hz)
Testado em temperatura ambiente
Espera
â¤2W
Testado em temperatura ambiente
Dimensão
¤214,3mm×125,5mm×82mm

Peso
¤2,3kg

Temperatura
-40â~65â

Dissipador de calor
por fã


Interface de comunicação

Linha Nº.
Definição
Observação.
1
Corrente direta
24 V Corrente contínua
2
3
4
5
GND (corrente contínua)
24 V GND
6
7
8
9
Porta serial
RS422
10
Porta serial
11
Porta serial
12
Porta serial
13
RS422
14
SYN
Gatilho externo diferencial RS422, larguraï¼10us
15
SYN-

Dimensão



Cálculo da capacidade de alcance

(1) Metas e requisitos de condição
Visibilidade¥30km
Umidade ¤ 80%
Para veículos com dimensão 2,3m×2,3m
Refletividade = 0,3
Capacidade de alcance - 20 km
(2)Análise e verificação
Os principais parâmetros que afetam a capacidade de alcance são potência de pico dos lasers, ângulo de divergência, transmitância de transmissão e recepção, comprimento de onda do laser, etc.
Para este telêmetro a laser, é preciso potência de pico de 1 MW de lasers, ângulo de divergência de 0,8 mrad, comprimento de onda de 1570 nm, transmitância de transmissão de 90%, transmitância de recepção de 80% e recepção de 67 mm
É um telêmetro a laser para alvos pequenos, a capacidade de alcance pode ser calculada pela seguinte fórmula. Fórmula de alcance para alvos pequenosï¼



: Potência óptica detectável
: Potência de transmissão do telêmetro a laser (1MW)
: transmitância de transmissão (0,9)
: Recebendo transmitância (0,8)
: Área de recepção óptica (recepção de 67 mm
: Área de reflexão efetiva dos alvos (5,29ã¡)
: Refletividade alvo (0,3)
: Coeficiente de atenuação atmosférica (0,03)
: Visibilidade (de acordo com a condição de teste)
: Distância aos alvos
Contanto que a potência óptica detectável refletida pelos alvos seja maior que a potência detectável mínima, um telêmetro a laser é capaz de medir a distância até um alvo. Para um telêmetro a laser com comprimento de onda de 1570nm, geralmente, a potência detectável mínima (M.D.S) do APD é 5 × 10-9W. Abaixo de 30 km de visibilidade com 22 km de distância dos alvos, a potência mínima detectável é menor do que M.D.S de APD (5 × 10-9 W), portanto, sob uma condição de visibilidade de 30 km, um telêmetro a laser pode alcançar a distância de (2,3 m × 2,3 m) alvos de até 21~22km (podem estar perto ou menos de 22km).
