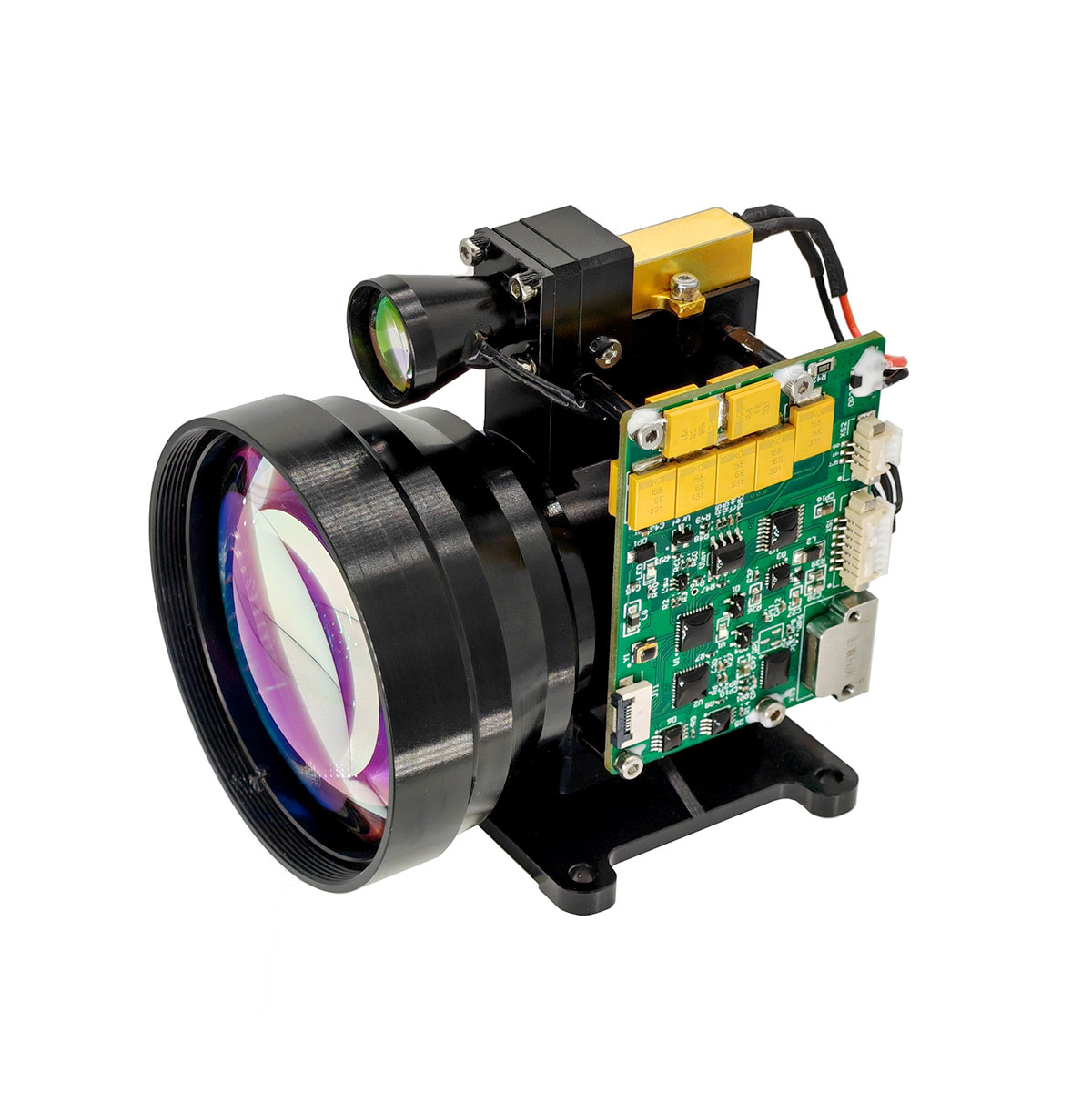

2mrad 1km Rangefinder Module para o STEME anti -drone
  • 2mrad 1km Rangefinder Module para o STEME anti -drone2mrad 1km Rangefinder Module para o STEME anti -drone
  • 2mrad 1km Rangefinder Module para o STEME anti -drone2mrad 1km Rangefinder Module para o STEME anti -drone
  • 2mrad 1km Rangefinder Module para o STEME anti -drone2mrad 1km Rangefinder Module para o STEME anti -drone

2mrad 1km Rangefinder Module para o STEME anti -drone

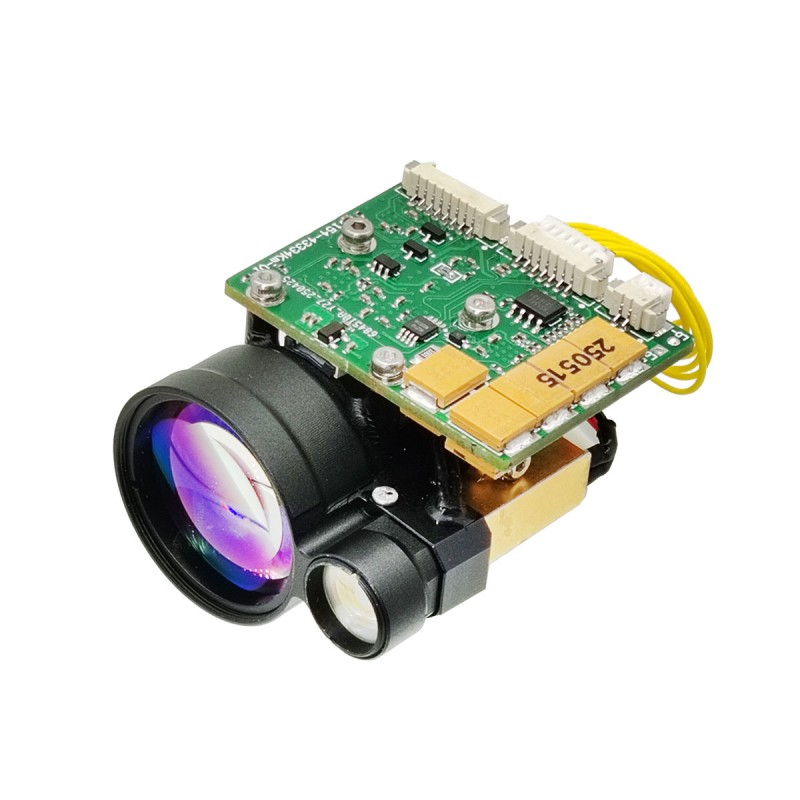

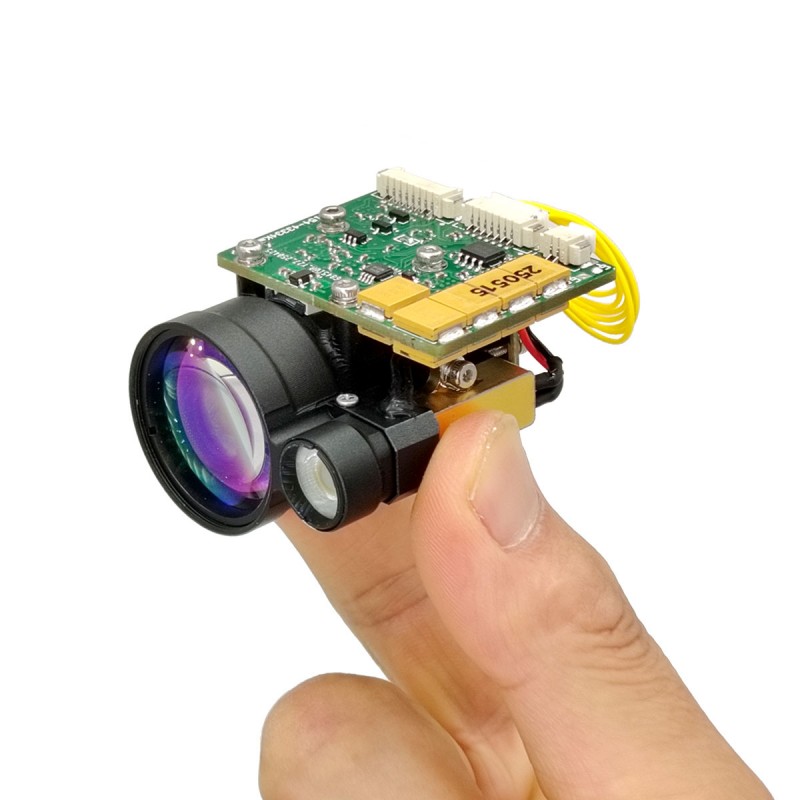

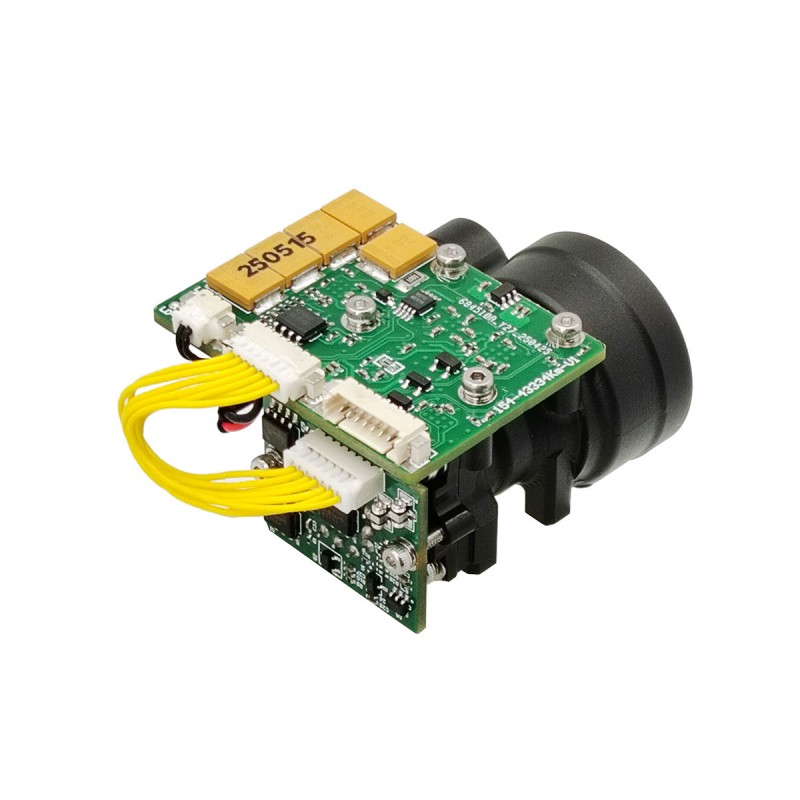

O módulo Compact STA-WR1000X Laser Rangefinder é altamente adequado para integração nos sistemas de defesa aérea do Exército e da Marinha. O módulo de medição da distância adota o laser de vidro de Erbium mais avançado, que tem alta disponibilidade e baixo custo de manutenção. Seu ângulo de divergência de 2mrad pode medir os UAVs com uma seção transversal de 0,1 ㎡ até 1000 metros, tornando-o um componente importante dos sistemas anti-drones.

Enviar consulta

Descrição do produto
1) variação única e variação contínua;
2) respondendo aos comandos variantes a laser e parando de variando a qualquer momento, de acordo com o comando Stop;
3) Saídas de dados de distância e informações de status uma vez por pulso durante a variação;
4) pode relatar o número cumulativo de pulsos de laser transmitidos (sem perda de energia);
5) seleção de distância, antes e depois da indicação do alvo;
6) Função de autoteste.

Função de variação a laser;
Função de irradiação a laser;
gatilho do sinal de isolamento fotoelétrico;
Desmontado com mira de feixe;
função de gatilho externo;

Principais indicadores técnicos

ÍNDICE ÓPTICO
Comprimento de onda 1535nm ± 5nm
Ângulo de divergência a laser ≤2mrad
Abertura de recebimento eficaz 25mm
Frequência de alcance Único, 1 ~ 10Hz ajustável
Faixa Visibilidade ≥ 12km, refletividade alvo ≥ 0,3, umidade ≤ 80%, distância de variação de UAV (0,25m × 0,25m) ≥ 2km
Precisão da variação ≤ ± 1m (rms)
Medição da precisão ≥98%
Taxa de alarme falso ≤1%
Faixa de medição mínima ≤30m
Estabilidade do eixo a laser ≤0,05mrad
O eixo óptico é paralelo à referência de instalação ≤0,3mrad
Indicadores mecânicos
Tamanho ≤52mm × 45mm × 35mm
Peso ≤75g
Indicadores elétricos
Forneça eletricidade DC9V ~ 32V
Dissipação de energia Trabalhe menos de 3W a 10Hz, consumo de energia de pico menor que 5w
Interface Interface RS422, 115200bps
Interface de energia na controle Quando a distância segura for atingida, liga -se e use -a; ou no modo de baixa potência para controlar seu estado de trabalho
Proteção da placa de circuito Após a conclusão do projeto e depuração da placa de circuito, é necessário revestir a tinta anti-Shock e fazer o tratamento "três proteção"
Adequação ambiental
Temperatura de trabalho -40 ℃ -65 ℃
Temperatura de armazenamento -55 ℃ -70 ℃
Vibrar GJB150.16 A-2009 "Teste de teste de teste ambiental do laboratório de equipamentos militares" Teste de Vibração "
Chicote GJB150.18 A-2009 "Teste de Teste Ambiental de Teste de Equipamento Militar de Equipamento-Teste de Impacto"

Observação: 1. Descrição do intervalo de estar: o intervalo mudará sob diferentes condições de teste e metas de teste, se você detectar metas especiais, entre em contato com o lado das vendas para confirmar;
2. Faixa minimum: flutuações de 30m-100m, é recomendado a 50m após o uso normal; Devido à energia do laser, é grande, o uso próximo pode queimar o chip do detector; portanto, na depuração, traga uma boa cobertura de espelho para evitar que o chip do detector seja queimado.

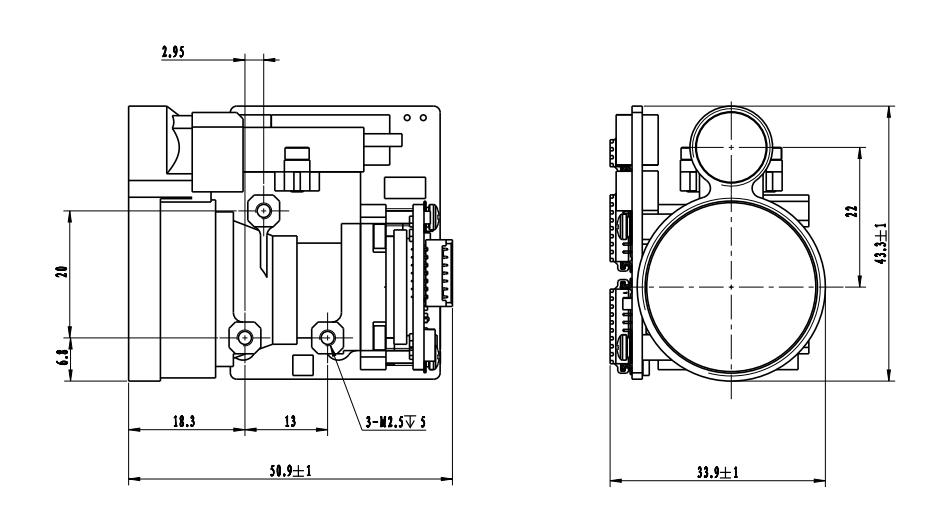

Diagrama da estrutura mecânica



Requisitos de interface elétrica

Interface de comunicação: rs422,115200bps, 1 bit inicial, 8 bits de dados, 1 bit de parada, sem paridade;
Tabela 2 Definição de linha de interface

Alfinete definição função Observações
1 Rx+ O RS422 recebe positivo
2 Rx- O RS422 recebe negativo
3 Tx- O RS422 envia negativo
4 TX+ O RS422 envia positivo
5 Gnd

6 Vee 9-32V
7 Gnd

8 Pwr_en Obrigue Controle do sono

1. Outra informação
1) Módulo de variação STA-WR1000X é usado especialmente para medir a distância do UAV;
2) As especificações podem ser revisadas periodicamente, confirme as especificações de tamanho dos produtos com o vendedor antes de fazer um pedido;
3) O módulo vanging usa um protocolo de comunicação unificado e um computador superior. Se você precisar ligar, entre em contato com o vendedor.
2. Protocolo de comunicação
1) Protocolo de transmissão: comunicação serial assíncrona;
2) taxa de transmissão: 115200;
3) Bits de dados: 10 bits: um bit de partida, 8 bits de dados, 1 parada, verificação inválida;
4) Estrutura de dados: os dados consistem no primeiro byte, na parte de comando, no comprimento dos dados, na parte do parâmetro e no byte de verificação;
5) Modo de comunicação: o mestre envia comandos de controle para a máquina alcance, e a máquina range recebe e executa as instruções. No estado de variação, a máquina variante envia dados e status da máquina variante de volta ao computador superior de acordo com o ciclo variante. O formato de comunicação e o conteúdo do comando são mostrados na tabela a seguir.
a) O controle principal envia
O formato da mensagem a ser enviado é o seguinte:

Stx0 Cmd Len Data1h Data1L Chk

Tabela 2 Descrição do formato da mensagem enviada

número do pedido nome explicar código Observações
1 Stx0 Sinalizador de início da mensagem A5 (H)
2 Cmd Cw Veja a Tabela 3
3 Len Dl O número de todos os bytes, exceto a marca inicial, palavra de comando e verificação
4 Datah parâmetro Veja a Tabela 3
5 chegada
6 Chk Verificação xor Exceto pelo byte válido, todos os outros bytes são Xored

O comando é descrito da seguinte forma:
Tabela 3 Descrição dos comandos e palavras de dados enviadas pelo mestre para a máquina rangente

número do pedido Cw função byte de dados Observações comprimento Código de exemplo
1 0x00 cessar Datah = 00 (h) datal = 00 (h) O rangefinder para de medir Seis bytes A5 00 02 00 A7
2 0x01 Variação única Datah = 00 (h) datal = 00 (h)
Seis bytes A5 01 02 00 00 A6
3 0x02 Variação contínua Datah = xx (h) datal = yy (h) Dados descrevem o período de variação, em MS Seis bytes A5 02 02 03 E8 4E (1Hz variando)
4 0x03 auto-verificação Datah = 00 (h) datal = 00 (h)
Seis bytes A5 02 02 00 A4
5 0x04 Defina a distância mais próxima da seleção Datah = xx (h) datal = yy (h) Os dados descrevem o valor da zona cega, unidade 1M Seis bytes A5 04 02 00 64 C7 (100m é a distância mais próxima)
6 0x06 Número cumulativo de consultas de saída de luz Datah = 00 (h) datal = 00 (h) Número cumulativo de consultas de saída de luz Seis bytes A5 06 02 00 A1
7 0x11 Power AD está ligado Datah = 00 (h) datal = 00 (h)
Seis bytes A5 11 02 00 B6
8 0x12 APD Power está desligada Datah = 00 (h) datal = 00 (h)
Seis bytes A5 12 02 00 B5
9 0xeb Consulta numérica Datah = 00 (h) datal = 00 (h) Consulta numérica Seis bytes A5 EB 02 00 00 4C

b) O controle principal recebe formato
O formato da mensagem recebida é a seguinte:

Stx0 Cmd Len Dados Date0 Chk
Tabela 4 Descrição do formato das mensagens recebidas

número do pedido nome explicar código Observações
1 Stx0 Mensagem Iniciar o sinalizador 1 A5 (H)
2 Cmd_jg Palavra de comando de dados Veja a Tabela 5
3 Len Dl O número de todos os bytes, exceto a marca inicial, palavra de comando e verificação
4 Dn parâmetro Veja a Tabela 5
5 D0
6 Chk Verificação xor Exceto pelo byte válido, todos os outros bytes são Xored

Controle Principal Recebimento de Status Descrição:
A Tabela 5 descreve a palavra de dados enviada pelo RangeFinder para o controlador mestre

número do pedido Cw função byte de dados Observações comprimento total
1 0x00 cessar D1 = 00 (H) D0 = 00 (H)
Seis bytes
2 0x03 auto-verificação D8 ~ D1 D8-D7: -5V Tensão, unidade 0.01V.D6-D5: Valor do ponto cego, Unidade 1MD4: APD Valor de alta tensão, Unidade V; D3: Tipo de Carro, Indicando Temperatura AD, Unidade: Graus Celsius; D2-D1: +5V, Unidade 0.01V 12 bytes
3 0x04 Distância da configuração de acesso mais próxima, unidade m D1 D0 Os dados descrevem o valor da distância mais próximo, a unidade 1M; Iniciar alto e final baixo Seis bytes
4 0x06 Número cumulativo de consultas de saída de luz D3 ~ D0 Os dados expressam o número de vezes que a luz é emitida, 4 bytes, com o byte alto primeiro Sete bytes
5 0x11 Power AD está ligado D1 = 00 (H) D0 = 00 (H) Power AD está ligado Seis bytes
6 0x12 APD Power Off D1 = 00 (H) D0 = 00 (H) APD Power Off Seis bytes
7 0xed Trabalhando horas extras 0x00 0x00 O laser está sob proteção de trabalho a laser e não pode ser medido. Seis bytes
8 0XEE Erros de eficácia 0x00 0x00
Seis bytes
9 0Xef Tempo limite de comunicação portuária em série 0x00 0x00
Seis bytes
10 0x01 Medição de faixa única (alvo único, zero para o segundo e terceiro alvos, zero para o terceiro alvo no início e no final do alvo) D9D8 D7 D6D5 D4 D3D2 D1 D0 D8-D6 Distância do primeiro alvo (unidade 0,1M) D5-D3 Distância até o segundo alvo (unidade: 0,1M) D2-D0 Terceira distância alvo (unidade 0,1M) 3. Os objetivos são do byte de bandeira próximo a Fard9 (bit7-bit0): D9 é o 7º bit para indicar a onda principal; 1: Existe uma onda principal, 0: nenhuma onda principal.d9 é a 6ª posição indicando echo; 1: Existe eco, 0: nenhum ecod9 A quinta posição indica o status do laser; 1: Laser normal, 0: falha do laser9 é o quarto bit da bandeira do tempo limite, 1: Normal, 0: Timeoutd9 é inválido na 3ª posição (definida como 1); D9 A segunda posição indica o estado APD; 1: Normal, 0: Errord9 é a primeira posição a indicar se existe um alvo anterior; 1: Existe um alvo anterior, 0: nenhum alvo anterior (alvo na área cega) .d9 O 0º bit indica se existe um alvo subsequente; 1: Existe um alvo subsequente, 0: nenhum alvo subsequente (o alvo após o alvo principal é o alvo subsequente) 14 bytes
11 0x02 Variação contínua (alvo único, zero para o segundo e terceiro alvos, zero para o terceiro alvo no início e no final do alvo) D9 D8 D7 D6D5 D4D2 D1 D0 D8-D6 Distância do primeiro alvo (unidade 0,1M) D5-D3 Distância até o segundo alvo (unidade: 0,1M) D2-D0 Terceira distância alvo (unidade 0,1M) 3. Os objetivos são do byte de bandeira próximo a Fard9 (bit7-bit0): D9 é o 7º bit para indicar a onda principal; 1: Existe uma onda principal, 0: nenhuma onda principal.d9 é a 6ª posição indicando echo; 1: Existe eco, 0: nenhum ecod9 O quinto bit indica o status do laser; 1: Laser normal, 0: falha do laser9 é o quarto bit da bandeira do tempo limite, 1: Normal, 0: Timeoutd9 é inválido na 3ª posição (definida como 1); D9 A segunda posição indica o estado APD; 1: Normal, 0: Errord9 é a primeira posição a indicar se existe um alvo anterior; 1: Existe um alvo anterior, 0: nenhum alvo anterior (alvo na área cega) .d9 O 0º bit indica se existe um alvo subsequente; 1: Existe um alvo subsequente, 0: nenhum alvo subsequente (o alvo após o alvo principal é o alvo subsequente) 14 bytes
12 0xeb Consulta numérica D17 …… D0 D17 D16 D15 D14 D13 D12 MODELO DE MÁQUINA INTEIRA Codificado1d10 Número do produto 9 D6 Software VersionD5 D4 APD Numberd3 D2 Número de laser D1 do FPGA 22 bytes
Nota: ① Byte/bit indefinido, o padrão é 0;
