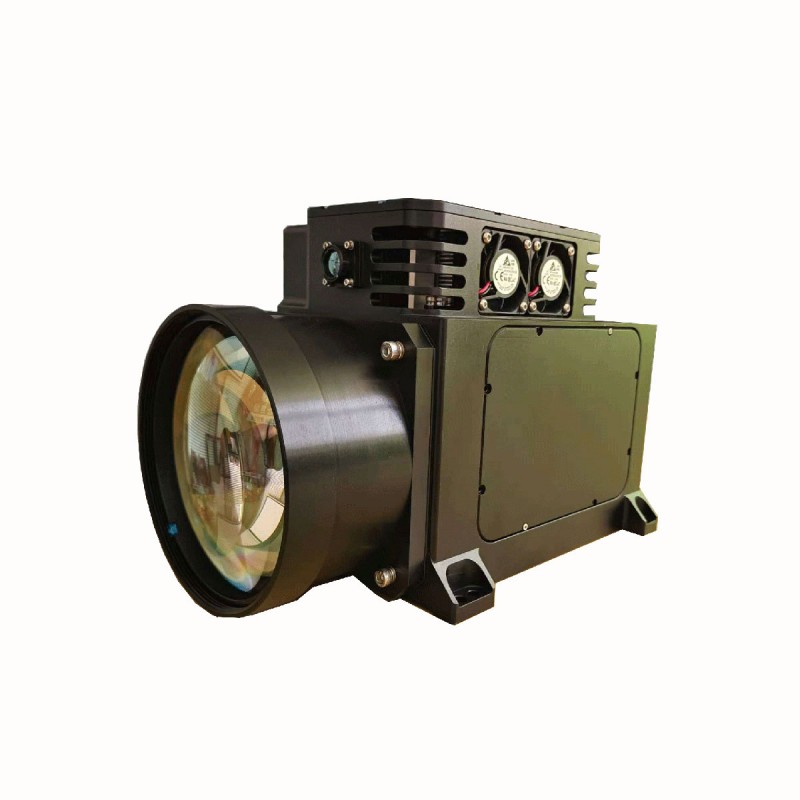

Módulo Rangefinder a laser de 10 km para o STOME anti -drone
O STA-WR10000X é um módulo de alcance de laser dedicado para medir alvos de UAV. É desenvolvido com base em um laser YAG de 1064nm, com um grande ângulo de divergência de até 0,8 mrad e feixe de laser de alta qualidade. Ele pode facilmente travar em um alvo UAV com uma área de reflexão de 0,1m² a uma distância de 10 km e medir um alvo UAV com uma área de reflexão de 2㎡ alvo de UAV a até 15 km de distância.
Enviar consulta
Descrição do produto
a) capaz de verificar a função de resposta a informações;
b) capaz de localização de falhas e feedback do modo de falha;
c) Capaz de comunicação serial.
b) capaz de localização de falhas e feedback do modo de falha;
c) Capaz de comunicação serial.
Parâmetros do produto
| Modelo | STA-WR10000X | Notas |
| Comprimento de onda | 1064nm |
|
| Ângulo de divergência | 0,8 ± 0,1Mard |
|
| Faixa máxima | ≥10000m | Área reflexiva 0,1 m² UAV |
| ≥15000m | Área reflexiva 2 m² UAV | |
| Mini variando | ≤150m |
|
| Precisão | ± 2m （rms） |
|
| Frequência de variação | 1. 5, 10, 20Hz ajustável |
|
| Interface | RS422 | Personalizável |
| Tensão de fornecimento | 24V | Personalizável |
| Não paralelismo entre o eixo óptico e o plano de referência de montagem | ≤2mrad |
|
| Consumo de energia de trabalho | ≤100W (@20Hz) |
|
| Temperatura de operação | -40 ℃～+60 ℃ |
|
| Temperatura de armazenamento | -50 ℃～+70 ℃ |
|
| Tamanho | ≤288 × 165 × 191mm |
|
| Peso | ≤6,5 kg |
|
Esclarecimento: visibilidade ≥ 20km, umidade ≤ 80%, refletividade alvo do UAV 0,3.
Interface elétrica
| Alfinete | Definir | Notas |
| 1 | VCC | +24V anodal |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | Gnd | Pólo negativo de fonte de alimentação |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T+ | RS422 |
| 10 | R- | |
| 11 | T- | |
| 12 | R+ | |
| 13 | Comunicação gnd | |
| 14 | Syn+ | RS422 Sistema de tempo externo diferencial, largura> 10us. |
| 15 | Símbolo |
