Mini câmeras SWIR InGaAs 640×512

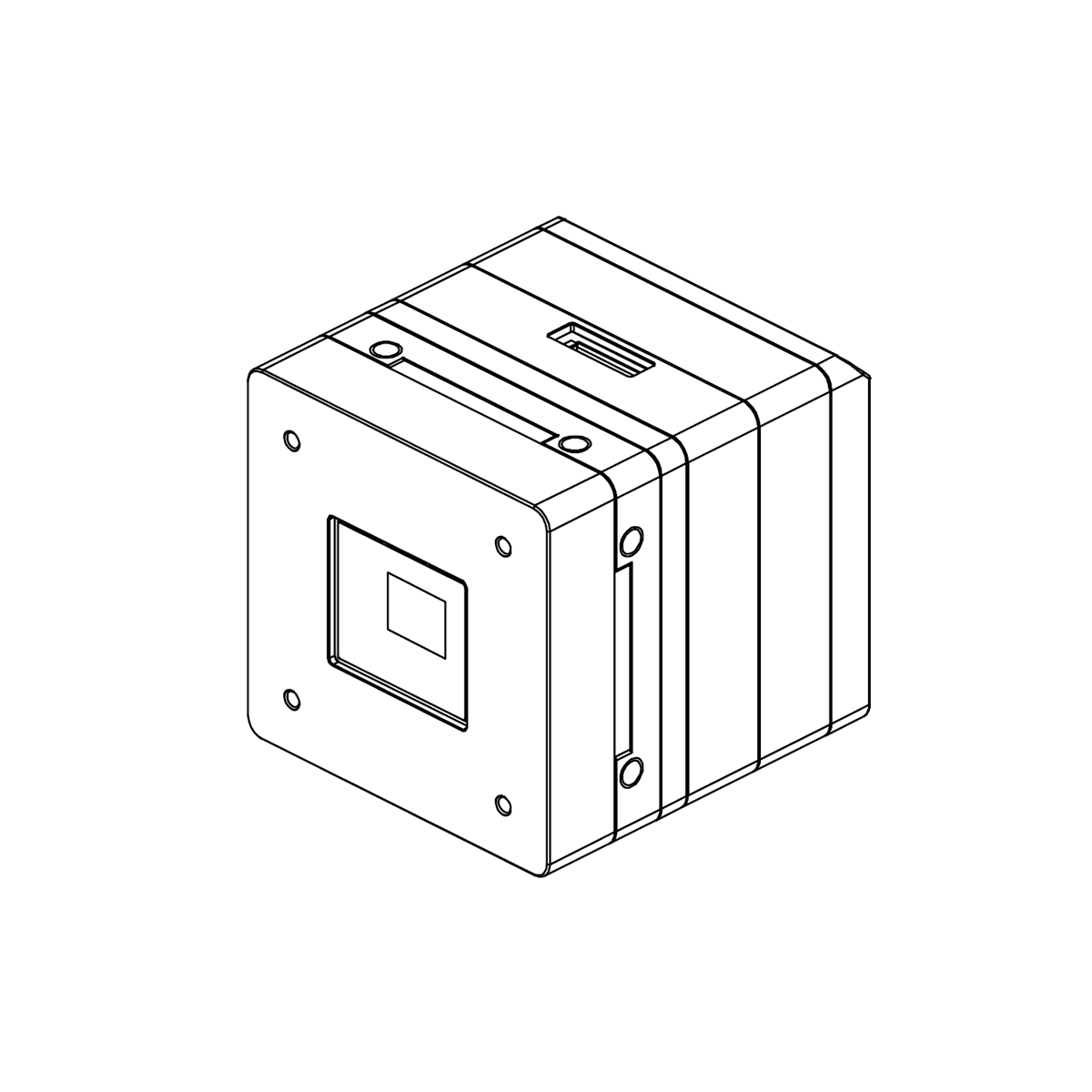

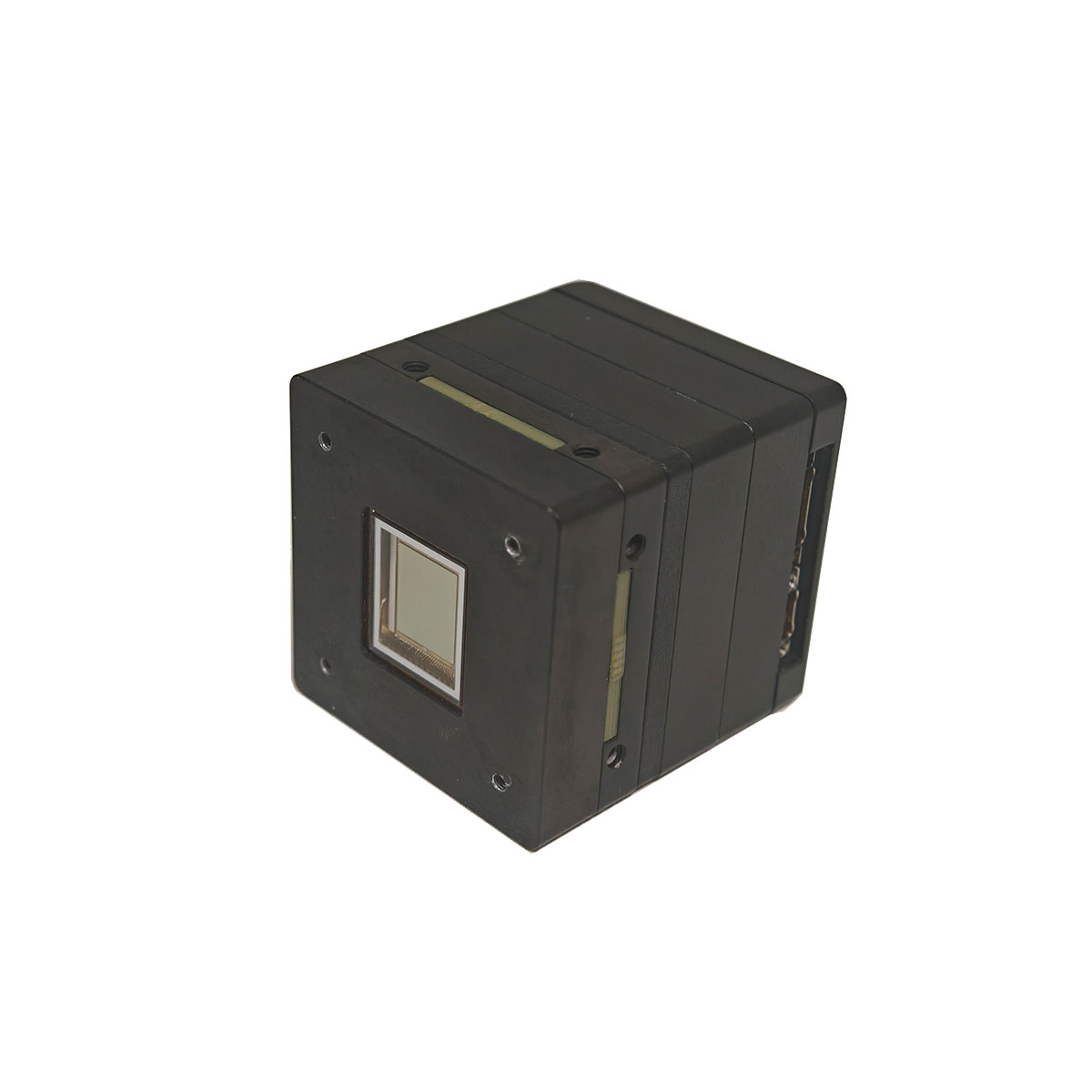

STA-G640SW-IGA Mini tipo de módulo de imagem infravermelha é baseado no detector infravermelho 640 × 512 SW e compatível com a maioria dos tipos semelhantes de detectores IR. Pode transformar a radiação infravermelha em imagem visualizada. Funcionalidades e interfaces ricas, tamanho compacto e baixo consumo de energia facilitam o uso para integração de sistemas e desenvolvimento secundário. É utilizado em diversas aplicações de segurança e vigilância, patrulha de fronteira, carga de UAV e P&D.

Enviar consulta

Descrição do produto

As principais características e especificações são as seguintes

Modelo	STA-G640SW-IGA
Resolução de imagem	640×512
Tamanho do campo	15h
Faixa Espectral	0,8 ~ 1,7 µm
Dimensões	40 mm × 40 mm × 43,1 mm
Peso	≤ 0,3Kg
Taxa de quadros de saída de imagem	50 Hz (padrão)
Interfaces de saída de vídeo	Camera Link/SDI (digital), outros podem ser personalizados
Tipo de saída de imagem	8 bits (padrão) ou 14 bits elegível
Consumo de energia	≤5W (estado estacionário)
Polaridade da imagem	Branco Quente/ Preto Quente/pseudo-cor
	Aprimoramento de detalhes digitais
	Aprimoramento de contraste de imagem
	Filtragem e eliminação de ruído de imagens
Integração de imagem	Modificação automática/manual no tempo de integração
	Sincronização interna ou sincronização externa
	NUC único e de dois pontos, os parâmetros de correção podem ser corrigidos
	Substituição automática/manual de pixels mortos
	Fornece imagens de teste, como gradiente de nível de cinza, alvo de listras e tabuleiro de xadrez
	Rolagem de imagem, espelhamento, congelamento e zoom digital
	Sobreposição/remoção de mira
Temperatura operacional	-40~+60℃
Temperatura de armazenamento	-55~+70℃
Umidade	0% ~ 80% UR
Interfaces e fonte de alimentação
Saída de vídeo digital	CameraLink@8 bits/CameraLink@14 bits, SDI
Saída de vídeo SDI	720P@50Hz, resolução de tela efetiva 640×512.
Interface de comunicação	RS422
Sincronização Externa	RS422
Fonte de energia	12V CC (nominal)

Nota: As câmeras SWIR podem ser personalizadas. Caso os parâmetros precisem ser ajustados, entre em contato com a equipe da Jioptics.

Características
Controle de saída de imagem

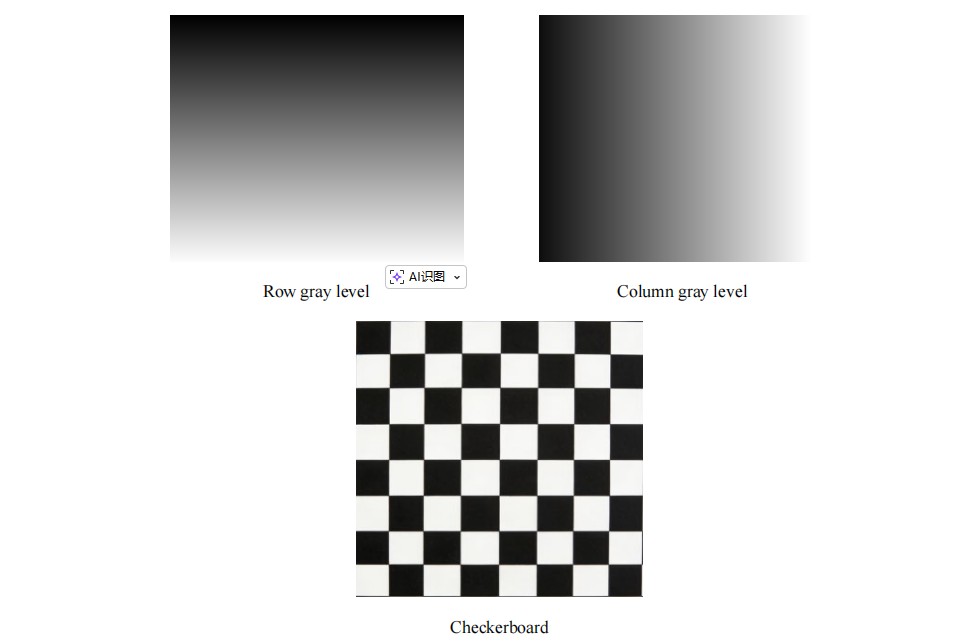

O módulo fornece o recurso de controle on-line na imagem IR em tempo real e nas imagens de teste. As interfaces de vídeo analógico e digital são alteradas de forma síncrona com o gate de saída de imagem. Este recurso também é personalizável. Existem 7 tipos de imagens de teste, incluindo nível de cinza de linha e seu mapa dinâmico, nível de cinza de coluna e seu mapa dinâmico, alvo de 5 quadrados de linha e seu mapa dinâmico, alvo de 5 quadrados de coluna e seu mapa dinâmico e também tabuleiro de damas.

Interfaces Elétricas
Definição do conector

A definição do conector e as instruções de fiação são as seguintes,
1) nome do tipo: J63A-2F2-025-231-TH, conector correspondente: J63A-212-025-161-JC1. A definição abaixo,

Alfinete	Sinal	Precauções	Observação
1	GND		GND
13	GND
25	GND
8	CL_X3_P	Par trançado	Canal de link da câmera 3
20	CL_X3_N	Par trançado	Canal de link da câmera 3
9	CL_XCLK_P	Par trançado	Link da câmera CLK
21	CL_ XCLK _N	Par trançado	Link da câmera CLK
10	CL_X2_P	Par trançado	Canal 2 do link da câmera
22	CL_X2_N	Par trançado	Canal 2 do link da câmera
11	CL_X1_P	Par trançado	Canal de link da câmera 1
23	CL_X1_N	Par trançado	Canal de link da câmera 1
12	CL_X0_P	Par trançado	Canal de link da câmera 0
24	CL_X0_N	Par trançado	Canal de link da câmera 0
2	NC	NC
14	NC	NC
3	NC	NC
15	NC	NC
4	NC	NC
16	NC	NC
5	NC	NC
17	NC	NC
6	NC	NC
18	NC	NC
7	NC	NC
19	NC	NC

2) nome do tipo: J63A-2F2-015-231-TH, conector correspondente: J63A-212-015-161-JC1. A definição abaixo,

Alfinete	Sinal	Precauções	Observação
1	PGND	Par trançado	PGND
2	PGND		PGND
4	POTÊNCIA_ 12V		POTÊNCIA+
11	POTÊNCIA_ 12V		POTÊNCIA+
9	Reserva -PGND	Par trançado	Reserva
10	Reserva -POWER_ 12V	Par trançado	Reserva
3	Esync_422Saída+	Par trançado	Sincronização externa, saída 422
12	Esync_422Saída-	Par trançado	Sincronização externa, saída 422
5	Esync_422Input+	Par trançado	Sincronização externa, entrada 422
14	Esync_422Input-	Par trançado	Sincronização externa, entrada 422
6	RS422 TXD-	Par trançado	Saída IR RS422
13	RS422TXD+	Par trançado	Saída IR RS422
8	RS422 RXD-	Par trançado	Entrada IR RS422
15	RS422 RXD+	Par trançado	Entrada IR RS422
7	GND	NC

3)Conector SDI: PP5, Nome do tipo: MMCX_KWHD. A definição abaixo,

Alfinete	Sinal	Observação
1	IDE	Sinal
2,3,4,5	AGND	GND

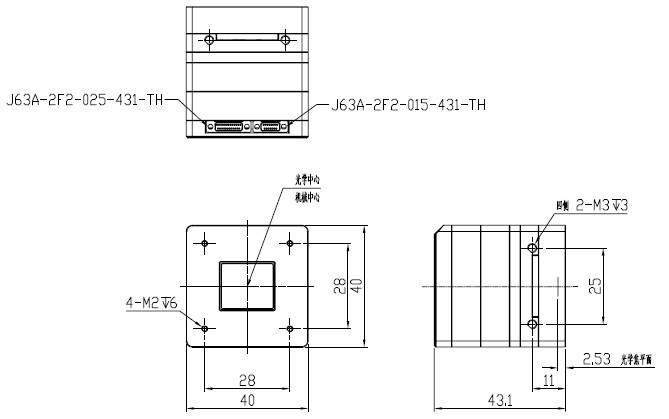

Dimensões

Câmera inclui

Detector infravermelho SW	1 cada
Placa de porta externa	1 unidade
Placa de banco de dados	1 unidade
Quadro de anúncios	1 unidade
Placa de interface do detector	1 unidade
Cabos de conexão interna	1 conjunto
