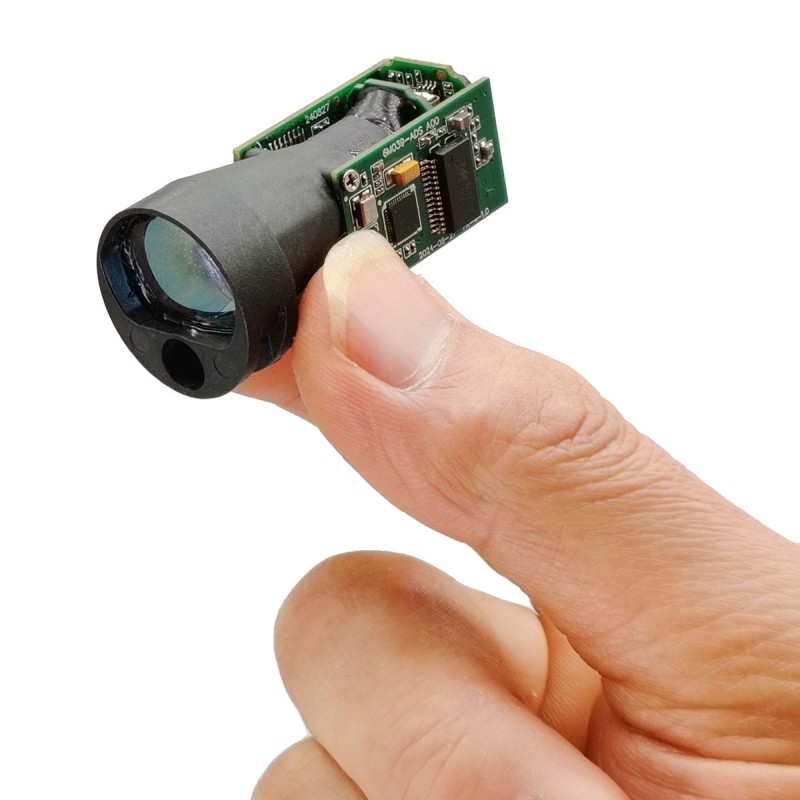

O módulo de intervalos de laser em miniatura STA-M350X adota o componente a laser semicondutores de 905nm de 905nm, que tem as vantagens de longo alcance, baixo consumo de energia, tamanho pequeno, peso leve, vida útil longa, etc. e outros equipamentos e outros equipamentos.
Faixa de medição: 1-350m
Medição de alvos naturais ≥150m
Frequência de variação: 200Hz
Precisão da medição: ± 0,1m
Peso ≤14 ± 0,5g
Modelo | STA-M010X | |
Comprimento de onda do laser | 905nm | |
Capacidade de variação | Prédio | 350m |
Árvores | ≥150m | |
Grau a laser | Segurança ocular da classe 1 | |
Mini Range | 1m | |
Resolução | ± 0,1m | |
Corrente operacional | ≤90mA | |
Atual em espera | ≤20mA | |
Consumo de energia | Standby≤0,09w | |
Peak≤0.23w | ||
Interface de comunicação | Ttl | |
Temperatura operacional | · -20 ℃ ~+55 ℃ | |
Temperatura de armazenamento | · -30 ℃ ~+60 ℃ | |
Tensão de entrada | 3-5V (fonte de alimentação de 5V recomendada) | |
Ângulo de divergência de feixe | 5 doenças | |
Frequência de variação | 200Hz | |
Poder | ≤1 MW seguro para olhos humanos | |
Método de variação | Pulso | |
Peso | 14 ± 0,5g | |
Tamanho | Φ23x47mm |

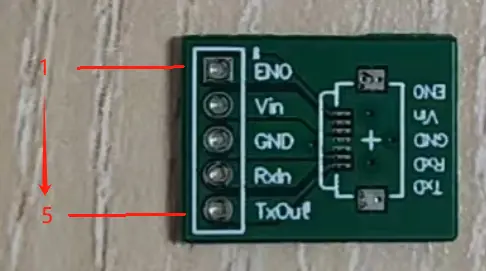

Interface TTL | |||
Alfinete | Definição de pino | Descrever | Desenho esquemático |
1 | Eno | Ativar pino, reservado |
![]() |
2 | Vin | Fonte de alimentação + | |
3 | Gnd | Fonte de energia - | |
4 | Rxd | Dados recebidos | |
5 | Txd | Transmitir dados | |
|
|
|
Tabela 1-1 Formato do quadro de instrução do computador superior | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4… (n - 1) | N | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | Instruções e parâmetros | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | Len |
|
|
|
Nota 1: O comprimento dos dados é o número de bytes do byte 3 a n, len = n-2; | |||||||
Nota 2: Cálculo da soma de verificação Quando o computador superior envia: Exceto pelo cabeçalho da estrutura, outros dados são adicionados pelo byte e, em seguida, os 8 bits são levados para calcular isso O complemento binário de 8 bits é a soma de verificação; Exemplo: O computador superior envia a instrução contínua 0x13, o endereço do módulo é 01 e o comprimento do campo de dados é 3. O cálculo da soma de verificação é o seguinte: 0x01 + 0x03 + 0x13 = 0x17, a soma e os 8 bits baixos são 0x17 e o complemento binário de 0x17 é 0xe9. Então verificação = 0xe9 O quadro de dados real enviado pelo computador superior é: A5 5A 01 03 13 E9 |
Tabela 1-2 Formato do quadro de saída do módulo | |||||||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4… (n - 1) | N | |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | campo de dados | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | (Ver nota 1) |
|
|
|
Nota 1: Descritor de dados Descrição: D [7: 6]: 00: Os seguintes dados são os dados de distância. Dados de distância 0 indicam que a distância não foi medida 01: Os seguintes dados são outras informações, detalhes, consulte a Tabela 1-3; 10, 11: Factory Reservado D [5: 0]: Comprimento dos dados (consulte a Nota 1 na Tabela 1); | |||||||
Nota 2: Cálculo da soma de verificação ao receber do computador superior: Todos os dados do endereço do módulo para a soma de verificação são adicionados por byte e verificados Adicione e baixo 8 bits. Exemplo: O módulo envia os dados de distância 0x0b4a e o endereço do módulo é 01. O computador superior recebe o quadro de dados: A5 5A 01 03 0B 4A A7 Teste: 0x01 + 0x03 + 0x0b + 0x4a + 0xa7 = 100, a soma acumulada e os 8 bits baixos são 00, nenhum erro ocorreu. |
Tabela 1-3 Outras informações de resposta | |||||||
Byte 4 | Byte 5 | BYTE 6 | Byte 7 | Byte 8 | explicar | ||
06 | Soma de verificação | não tem | não tem | não tem | Resposta simples | ||
E0 | código de erro | Soma de verificação | não tem | não tem | Quadro de mensagem de erro | ||
E1 | Mismark | Soma de verificação | não tem | não tem | Erro de autoteste de inicialização | ||
A1 | Taxa de transmissão | Soma de verificação | não tem | não tem | Resposta à alteração da taxa de transmissão | ||
A3 | Endereço do módulo | Soma de verificação | não tem | não tem | Uma resposta à leitura ou modificação de um endereço do módulo | ||
DE | Número da versão do software | Número da versão do produto | Soma de verificação | Resposta ao ler o número da versão do software | |||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
Nota 1: Exemplo de número de versão do software (número de sub-versões de 2 bits): Exemplo 1: Os dados do número da versão do software recebidos são 0x0064, correspondendo a Decimal 100, então o número da versão é: v1.00; Exemplo 2: Os dados do número da versão do software recebidos são 0x03f2, correspondendo ao 1010 decimal, então o número da versão é: v10.10; Exemplo de número da versão do produto (número de sub-versões de 1 bit): Exemplo 1: Os dados do número da versão do produto recebido é 0x0a, correspondendo ao decimal 10, então o número da versão é: v1.0; Exemplo 2: O número da versão do produto recebido é 0x65, correspondente ao 101 decimal, então o número da versão é: v10.1; |
Tabela 2-1, pare de medir a distância | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x10 | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | campo de dados | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x43 | 06 |
Tabela 2-2, variação única | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x12 | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | Dados sobre proximidade | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x04 | 0 - 0xffff |
Tabela 2-3, variação contínua | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x13 | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | Dados sobre proximidade | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x04 | 0 - 0xffff |
Tabela 3-1 Indicador de laser desligado | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x18 | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | campo de dados | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x43 | 06 |
Tabela 3-2 Indicador de laser no (quando o indicador a laser estiver presente) | |||||||
O computador host envia | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x19 | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | campo de dados | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x43 | 06 |
Tabela 4-1 Circuito periférico desligado | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x1a | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | campo de dados | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x43 | 06 |
Tabela 4-2 circuito periférico está aberto | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x1b | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | campo de dados | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x43 | 06 | ||
Nota: Desligar o circuito periférico pode reduzir o consumo de energia, mas o tempo de resposta inicial será adiado; |
Tabela 5-1 Modifique a taxa de transmissão | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | parâmetro | Soma de verificação | |
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x04 | 0x20 | Novo. | |
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | Tipo de quadro | parâmetro | Soma de verificação | |
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x44 | 0XA1 | Novo. | |
NOTA: A nova taxa de transmissão precisa reiniciar o sistema para ser eficaz; |
Tabela 5-2, tabela de taxa de porta | |||||||
EU IA | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
Taxa de transmissão | 38400 | 43000 | 57600 | 76800 | 115200 | 128000 | 230400 |
Defina a taxa de transmissão padrão como 38400 e o endereço do módulo como 0x00 |
Tabela 6-1 Modifique o endereço do módulo | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Novo endereço | Soma de verificação | |
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x04 | 0x22 | 0 - 0XFF | |
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | Tipo de quadro | Novo endereço | Soma de verificação | |
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x44 | 0XA3 | 0 - 0XFF | |
Nota 1: O novo endereço do módulo é efetivo imediatamente após a configuração; | |||||||
Nota 2: Endereço 0XFF é o endereço de transmissão; |
Tabela 6-2 Endereço do módulo de leitura | |||||||
O computador host envia | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x23 | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | Tipo de quadro | Novo endereço | Soma de verificação | |
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x44 | 0XA3 | 0 - 0XFF |
Tabela 7-1 Leia a versão do software | |||||||
É emitido pelo computador host | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5 | |
significado | Cabeçalho da estrutura | Endereço do módulo | Dl | instruir | Soma de verificação | ||
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x03 | 0x2f | ||
Módulo é liberado | |||||||
byte | 0 | 1 | 2 | 3 | 4 | 5、6、7 | 8 |
significado | Cabeçalho da estrutura | Endereço do módulo | Descrição dos dados | Tipo de quadro | Número da versão | Soma de verificação | |
valor numérico | 0XA5 | 0x5a | 0 - 0XFF | 0x46 | 0xif | Veja a Nota 1-3 na Tabela 1 |
