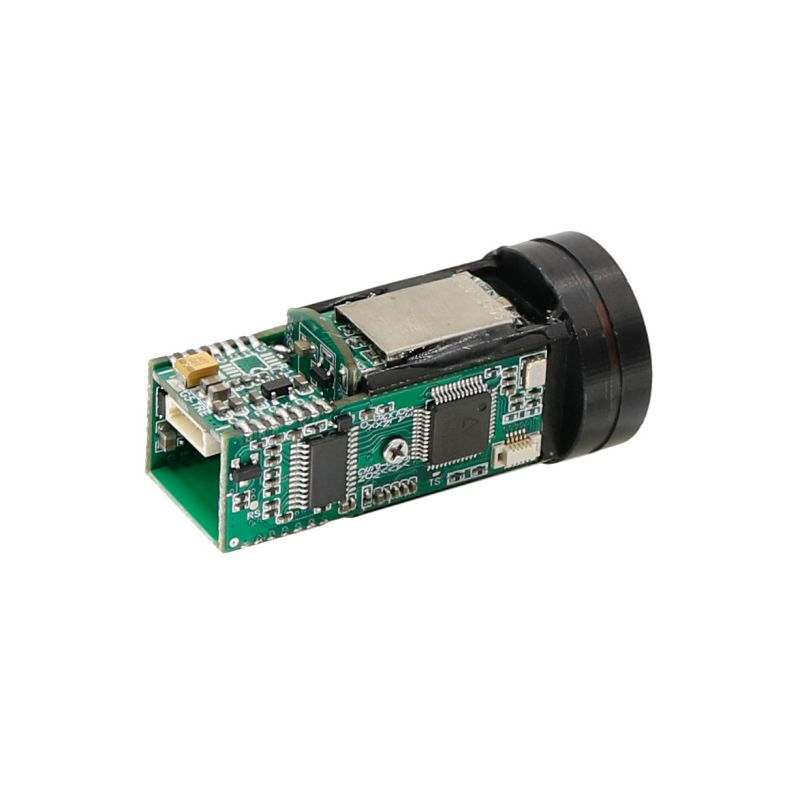

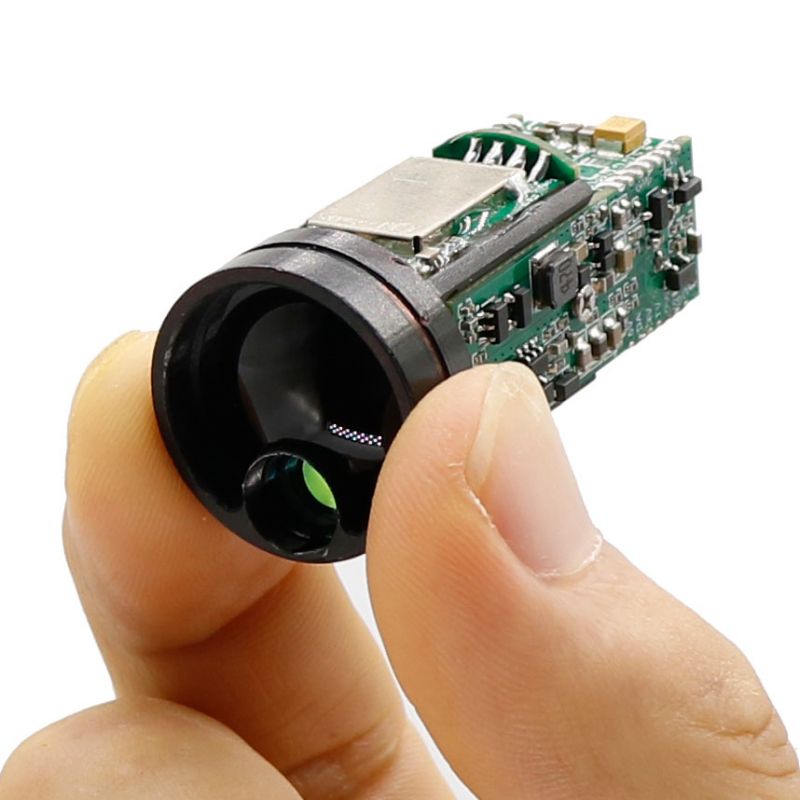

Módulo Rangefinder de 1200m
O módulo Rangefinder de 1200m é um novo módulo de alcance leve e compacto, trabalhando com 905nm de comprimento de onda. A faixa de medição do produto é de 1.200 m. Usando a interface UART-TTL, equipada com software de teste, conveniente para desenvolvimento adicional, com as características de tamanho pequeno, peso leve e desempenho confiável. Pode ser usado em aviação, comunicação, geologia, polícia, esportes ao ar livre e outras ocasiões.
Modelo:STA012X
Enviar consulta
Descrição do produto
1200m RangeFinder Module Desempenho Indicadores
● Algoritmo de aprimoramento interno, alta qualidade de imagem infravermelha;
● Trilho de guia Piccadini padrão, fácil de instalar e remover;
● Pequeno volume, peso leve, baixo consumo de energia;
● Adequado para caça noturna, esportes ao ar livre, etc.
● Trilho de guia Piccadini padrão, fácil de instalar e remover;
● Pequeno volume, peso leve, baixo consumo de energia;
● Adequado para caça noturna, esportes ao ar livre, etc.
| projeto | parâmetro técnico |
| Comprimento da onda a laser | 905nm |
| Faixa de alcance | 5m-1200m |
| precisão da variação | ± 0,5m |
| Frequência de medição da distância | 1Hz |
| Taxa de medição do quadrante | ≥98% |
| taxa de alarme falso | ≤1% |
| ângulo de divergência | ≤6mrad |
| Receber calibre | 18mm |
| interface de comunicação | Uart-ttl |
| tensão de fornecimento | 3.3-5V |
| Consumo de energia do trabalho | ≤1.1w |
| Consumo de energia em espera | ≤50mW |
| tamanho | 23 mm 48mm |
| peso | ≤20g |
| faixa de temperatura operacional | -15 ℃ -+60 ℃ |
| Faixa de temperatura de armazenamento | -55 ℃ -+70 ℃ |
Interface
1 interface elétrica
| alfinete | definição | explicar |
| 1 | Gnd | Ânodo de energia- |
| 2 | 5V | Fonte de alimentação Catodo + Fonte de alimentação 5V / 1A |
| 3 | NC | Pendure no ar |
| 4 | Txd | A porta serial do módulo envia o nível TTL |
| 5 | Rxd | A porta serial do módulo recebe o nível TTL |
| 6 | EM# | Pinos que habilitam o módulo, 0V de baixo nível habilitado, 5V de alto nível de incapacidade |
2 interface mecânica
