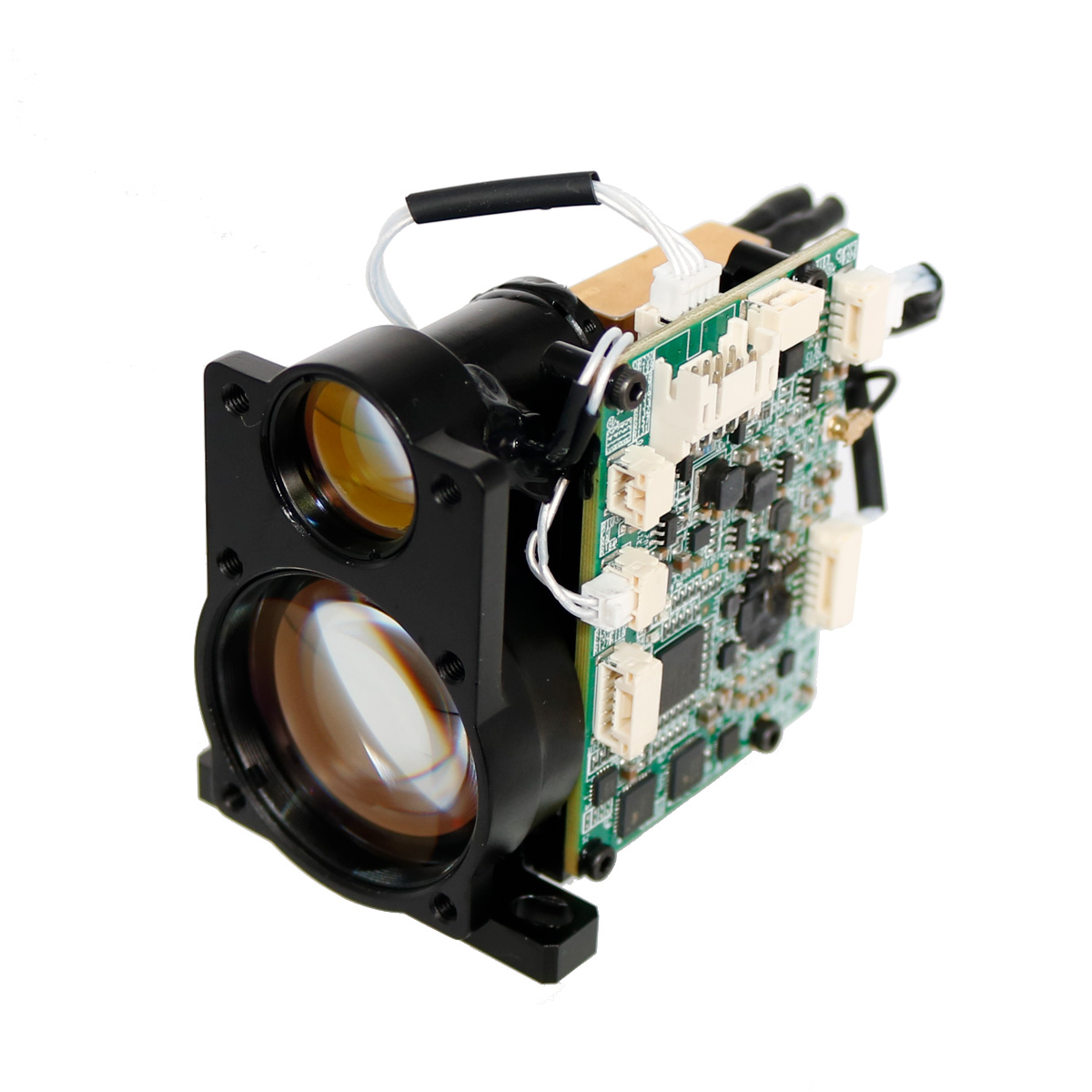

7 km RangeFinder Moudle

O Moudle STA-M0710X 7km Rangefinder adota o módulo laser de vidro de Erbium de 1535nm para os olhos, desenvolvido independentemente pela Jioptics, que possui as características de baixo consumo de energia, tamanho pequeno, alta precisão e segurança ocular.

Enviar consulta

Descrição do produto

Faixa máxima de medição: 7000m (veículo de 2,3x2.3m) 7000 m (faixa máxima)
Precisão de variação ± 1m
Precisão da medição ≥ 98%
Peso ≤ 130g

Rangefinder Moudle Destaques de 7 km

● leve com apenas 130 g
● Medindo poderoso até 10 km
● Responde os choques de armas mais severas até 1600g
● Consumo de energia extremamente baixo
● alta precisão de medição de 1 m
● Ampla temperatura operacional varia de –40 ° C a +65 ° C

Aplicações

● Dispositivos montados na arma
● Dispositivos portáteis
● Sistemas de observação e vigilância
● Suites de sensor para UAV e UGV

Índice de Desempenho do Produto para STA-D0407X Módulo Rangefinder a laser

DESEMPENHO
Faixa máxima	10000m
Desempenho de alcance no alvo de encerramento Refletividade: 60%, visibilidade do observador 25 km	8000m
Desempenho da faixa em 2,3 × 2,3 m Tamanho alvo Refletividade: 30%, visibilidade do observador 25 km	7000m
Desempenho do alcance no tamanho alvo 1 × 1 m Refletividade: 10%, visibilidade do observador 25 km	6000m
Faixa mínima	20m
Precisão do alcance	± 1m
Taxas de repetição	1-10Hz
Detecção de alvo múltiplo	3 alvos
Comprimento de onda	1535nm
Divergência	0.5mrad
Segurança ocular por IEC 60825-1	Classe 1 a laser
Características ambientais
Faixa de temperatura operacional	-40 ℃ ~+65 ℃
Faixa de temperatura de armazenamento	-50 ℃ ~+75 ℃
Choque (meio seno) a 0,6 ms em X-, Y- e Z-Direction	1000g
Características físicas
Peso	≤130g
Dimensões (comprimento/largura/altura)	≤87mm58mm43mm
Interfaces
Interface de comunicação	UART (níveis de 3,3 V LVCMOS) RS422
Fonte de energia	4.5V ~ 12V
