Principais funções: As principais funções da máquina de medição a laser são:
a ï¼ Variação única e variação contínua;
b ï¼ Variação de três alvos e antes e depois das instruções de alvo;
c ï¼ Função de auto-inspeção (incluindo: temperatura atual do APD, valor de alta tensão, tensão interna, valor da área cega);
d ï¼ A função de despertar em espera pode ser modificada para interface TTL.
Desempenho
a ï¼ Faixa de onda: 1,54u m ± 0,02um
b ï¼ Distância mínima de ação: 30m;
c ï¼ Diâmetro efetivo do poro de passagem: 40mm;
d ï¼ Frequência de medição de faixa contínua: 0. 5Hz-10Hz;
e ï¼ Precisão da medição de distância: ± 2m;
f ï¼ Taxa de teste:
2 Adaptabilidade ambiental
a ï¼ Temperatura do ambiente de trabalho: -40C 65C;
b ï¼ Temperatura ambiente de armazenamento: -55C 70C.
3 Confiabilidade
Número médio de pulsos de laser (MNBF) 3IX IO. Tempo
4 Características elétricas
a ï¼ Tensão de alimentação: DC12V;
b ï¼ Consumo de energia: o consumo médio de energia não é superior a 2W.
5.Pesoï¼â¤ 150g
6.Tamanho: 64X42X80mm
7.Módulos de alcance OEM/ODM e soluções personalizadas

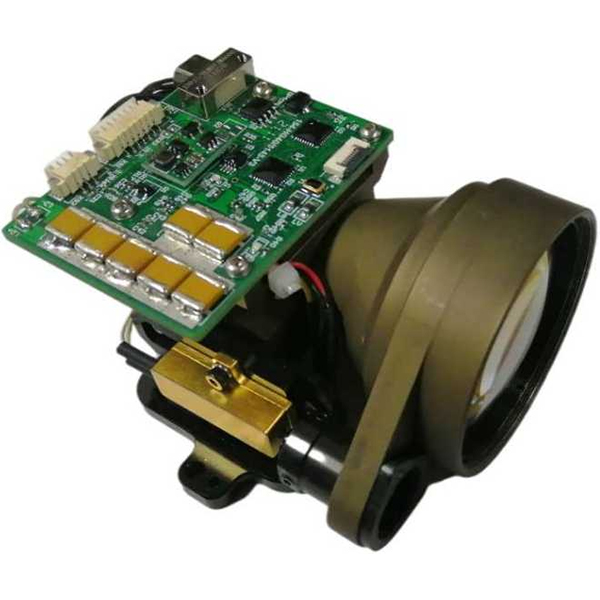

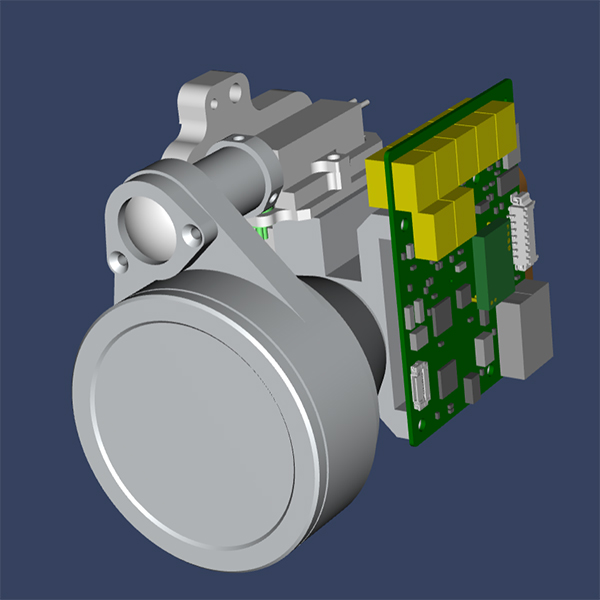

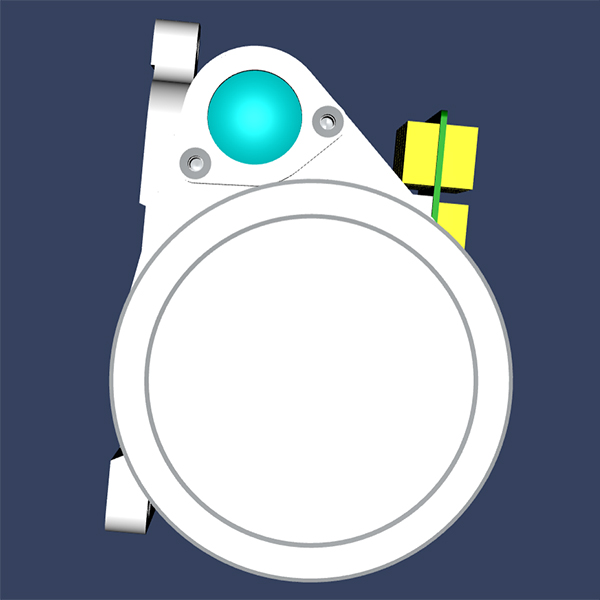

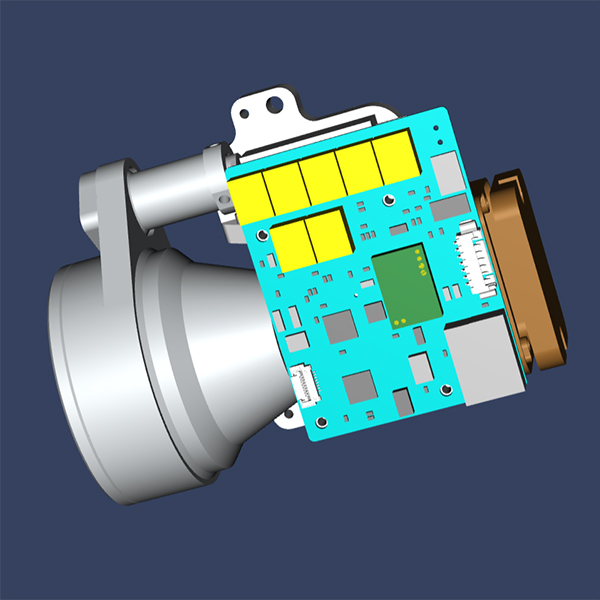

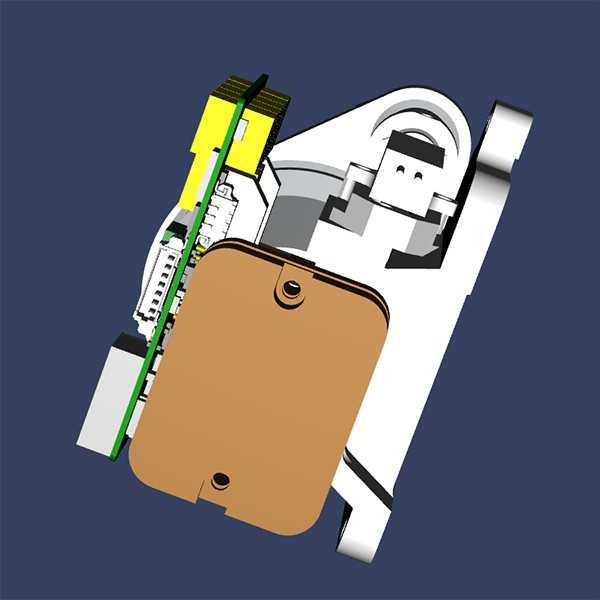

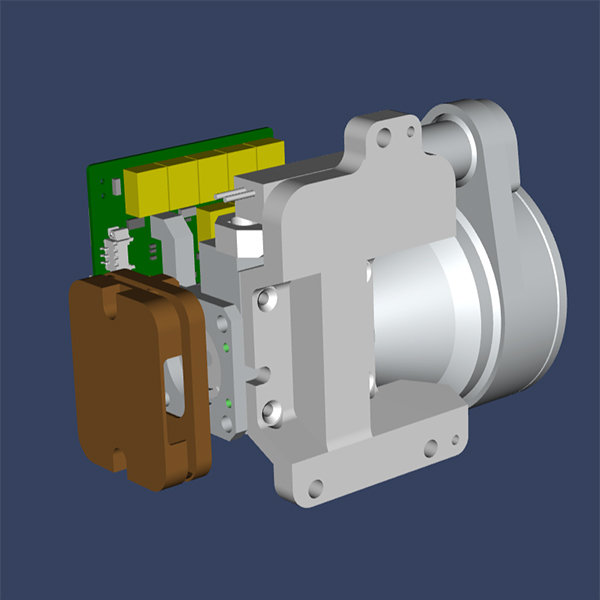

O STA0815 foi projetado para integradores de sistemas que procuram uma solução de alcance a laser conveniente, poderosa e compacta. Ele fornece desempenho confiável em uma ampla gama de aplicações.
É muito pequeno, ultraleve, tem baixo consumo de energia e pode ser medido a longa distância. É adequado para dispositivos portáteis (imagem térmica), aplicações de montagem de armas, sistemas portáteis e conjuntos de sensores leves e veículos aéreos não tripulados ou UGVs.
8.Interface elétrica
Modelo do conector elétrico: J30J; a definição detalhada de interface elétrica é a seguinte:
Número de série do pé do tubo
|
definição
|
função
|
observações
|
1
|
GND
|
a Terra
|
|
2
|
GND
|
a Terra
|
|
3
|
GND
|
a Terra
|
|
4
|
VCC 12V
|
Em 12V, a entrada é positiva
|
revisibilidade
|
5
|
VCC 12V
|
Em 12V, a entrada é positiva
|
revisibilidade
|
6
|
RS422 RX
|
Recepção boca serial
|
Computador superior para telêmetro
|
7
|
RS422 RX-
|
Receptor Serial-
|
Computador superior para telêmetro
|
8
|
RS422 TX-
|
Boca de corda enviar a si mesmo pode
|
Localizador de alcance para o computador superior
|
9
|
RS422TX
|
Envio de porta serial
|
Localizador de alcance para o computador superior
|
Protocolo de comunicação
A transferência de dados entre o telêmetro e o computador superior inclui o seguinte:
Comando de controle: incluindo intervalo de início, intervalo contínuo, intervalo único, comando de consulta, etc.
Dados de retorno: incluindo informações de distância, temperatura ambiente, estado do telêmetro, etc. Troca de dados entre o telêmetro e o computador superior, usando o barramento 422. O protocolo de comunicação de software específico é mostrado a seguir:
Formato de comunicação: comunicação RS422, taxa de porta de 115200bps (que pode ser alterada de acordo com os requisitos do cliente);
Formato de dados: dados de 8 dígitos, um bit de início, um bit de parada, sem paridade, os dados são compostos de byte de cabeçalho, parte de comando, comprimento de dados, parte de parâmetro, byte de verificação;.
Modo de comunicação: o controle principal e o telêmetro adotam o modo de comunicação principal-escravo, e o controle principal envia ao telêmetro um comando de controle, que recebe e executa a instrução. No estado de variação, os dados e o status da variação são retornados de acordo com o ciclo de variação. O formato de comunicação e o conteúdo do comando são mostrados na tabela a seguir.
Envio do controle principal O formato da mensagem é o seguinte:
Tabela 2. Descrição do formato de envio da mensagem
número do pedido
|
nome
|
explicar
|
código
|
observações
|
1
|
STXO
|
A mensagem começou a marcar
|
55(H)
|
|
2
|
CMD
|
CW
|
Ver Tabela 3
|
|
3
|
LEN
|
DL
|
Número de todos os caracteres, exceto sinalizador de início, palavra de comando e verificação
|
|
4
|
DADOS
|
parâmetro
|
|
|
5
|
DADOS
|
|
|
6
|
CHK
|
Diferente ou verificação
|
Além dos bytes de efeito, outros bytes diferentes ou
|
|
