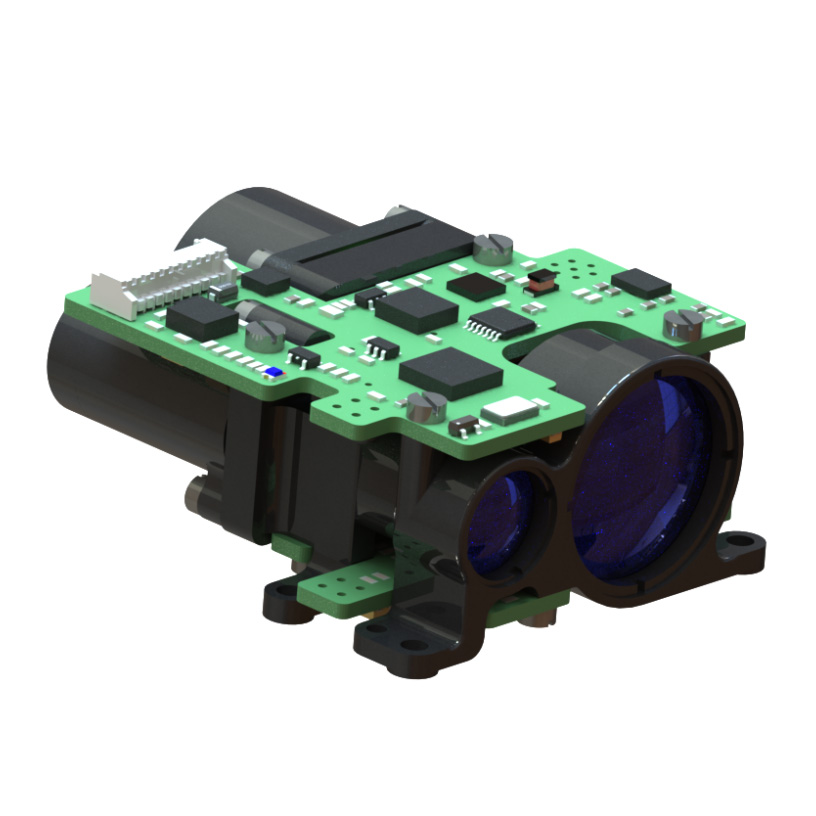

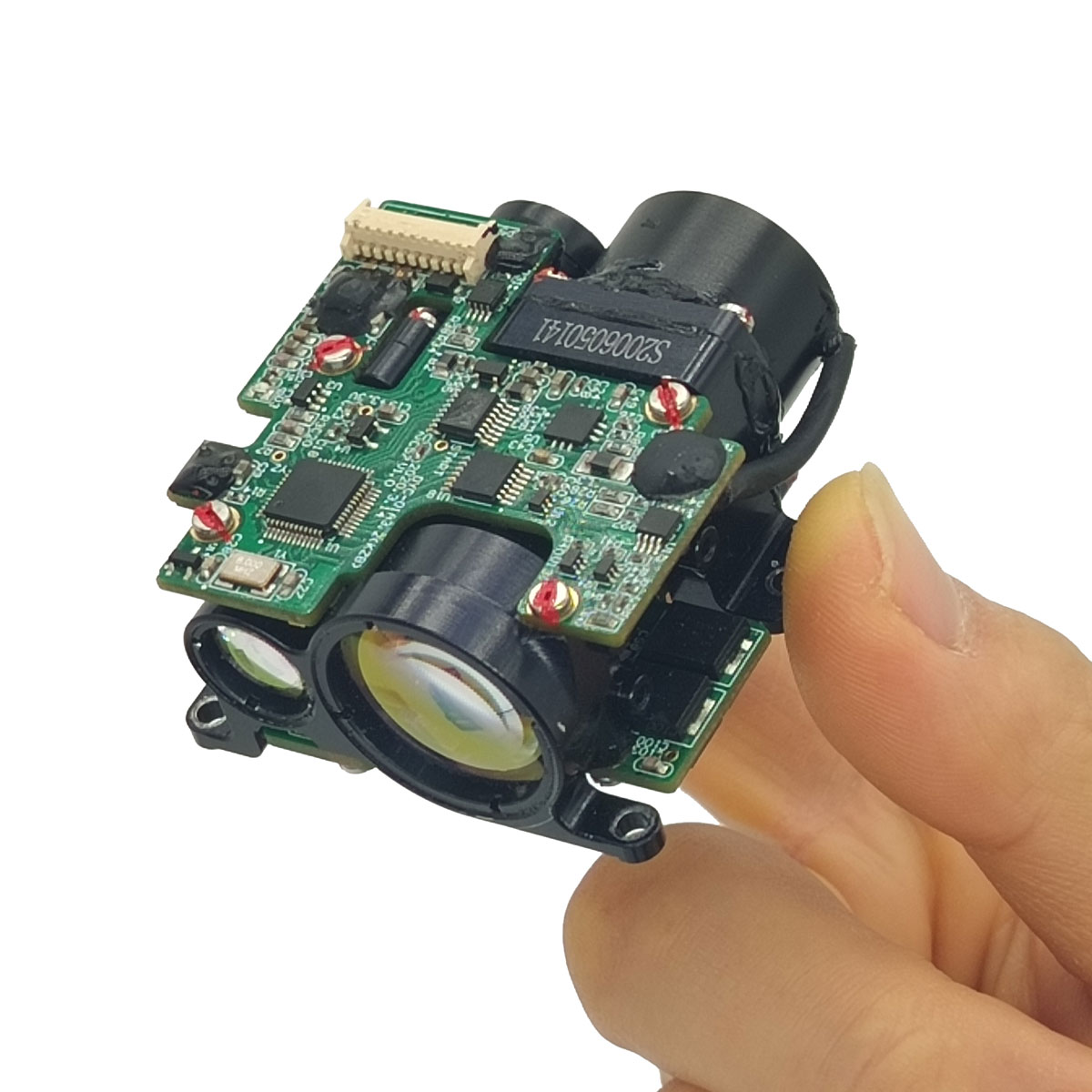

Módulo Finder Range de 4 km

O módulo STA0407X 4KM Range Finder adota o módulo laser de vidro Erbium de 1535nm para os olhos, desenvolvido de forma independente pela Jioptics, que possui as características de baixo consumo de potência, tamanho pequeno, alta precisão e segurança ocular.

Enviar consulta

Descrição do produto

Faixa máxima de medição: 4000m (veículo de 2,3x2.3m) 7000 m (parede branca)
Precisão de variação ± 1m
Precisão da medição ≥ 98%
Peso ≤ 75g

Recursos do módulo de localizador de alcance de 4 km

1. Projeto de configuração integrado e instalação de vedação de vários pontos da face frontal, forte capacidade anti-empalanço, alta durabilidade, vida útil longa, segurança ocular;
2. Usando a tecnologia de design óptico não-térmico, com boa capacidade de supressão de ruído óptico, desempenho próximo à distância e desempenho óptico de alta e baixa temperatura;
3. A interface interna do circuito adota o processo de conexão direta do fio de soldagem, firme e confiável, o que pode evitar o curto -circuito ou o fraco contato causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida útil do produto.

Índice de Desempenho do Produto para STA-D0407X Módulo Rangefinder a laser

Item	Índice
Modelo	Stag407x
Comprimento de onda operacional	1535nm ± 10nm
Faixa de variação	50-7000m
Capacidade de variação	7000m	Alvo grande, visibilidade ≥ 16 km
	4000m	Visibilidade ≥ 8km, alvo com 0,3 refletividade para veículos 2,3m × 4,6m
Interface de comunicação	RS422
Umidade	≤ 60%
Precisão da variação	± 1m
Taxa de precisão	≥98%
Ângulo de divergência	≤0,5mrad
Frequência de variação	1 tempo, 1Hz, 5Hz, (10Hz selecionável)
Tamanho	≤57 mm × 50mm × 30mm
Tensão	10V ～ 14V
Consumo de energia de trabalho	Consumo médio de energia: ≤ 3w
Consumo de energia em espera	≤1w
Temperatura de trabalho	-40 ℃～+60 ℃
Temperatura de armazenamento	-50 ℃～+70 ℃
Peso	≤75g

Interface de instalação de estrutura para módulo STA-D0407X Laser RangeFinder

Sensor de medição de interface elétrica

Os requisitos da interface elétrica são os seguintes:
Tensão da fonte de alimentação: 10V ~ 14V;
Consumo médio de energia: ≤ 3W;
Consumo de energia em espera: ≤ 1W;
A extremidade superior do computador é reticulada com a extremidade do rangefinder através de um conector de 10 pinos com um espaçamento de 1,25 mm. A definição de pino da porta de alimentação e comunicação na extremidade do rangefinder é mostrada na tabela a seguir (o recebimento e o envio são relativos ao finder Range) e a posição do pino 1 do conector é mostrada na figura a seguir.

Definição de PIN de fonte de alimentação e porta de comunicação no rangefinder end

Alfinete	Rótulo	Definição de características elétricas	Notas
P-1	Vin+	Pólo positivo da fonte de alimentação de entrada	Fonte de alimentação do computador superior
P-2	Vin-	Poder de entrada Pólo negativo	Fonte de alimentação do computador superior
P-3	NC	NC
P-4	Rs422_txd+	Porta de saída do sinal	Máquina de medição de distância para o computador superior
P-5	Rs422_txd-	Porta de saída do sinal	Máquina de medição de distância para o computador superior
P-6	Rs422_txd-	Porta de entrada de sinal	Máquina de medição de computador para distância superior
P-7	Rs422_txd+	Porta de entrada de sinal	Máquina de medição de computador para distância superior
P-8	Rs422_gnd	Fio moído RS422
P-9	Juiz	Porta de dados	Uso interno de depuração
P-10	Gluia	Porta do relógio	Uso interno de depuração
