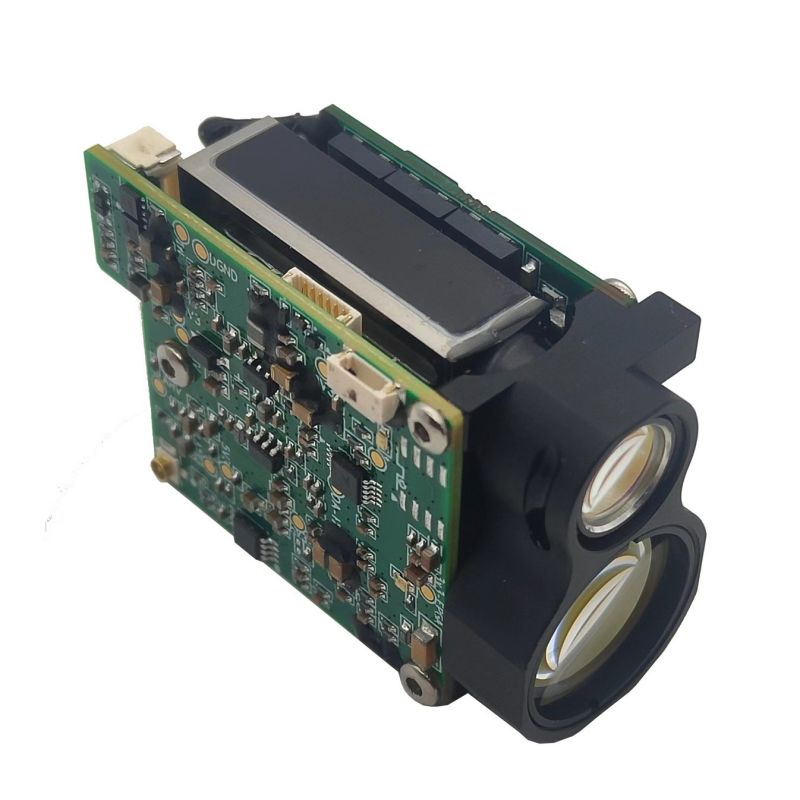

Módulo Rangefinder de 3 km

Este módulo Rangefinder de 3 km usa o laser de vidro de erbio de 1535 nm como fonte de luz, com as características de pequeno volume, alta integração, peso leve, distância de medição, forte capacidade de piercing de nevoeiro etc., pode ser usada em ambiente severo, adequado para equipamentos de mão móvel, UAV, VGA e outros sistemas.

Enviar consulta

Descrição do produto

Como fabricante profissional, gostaríamos de fornecer o módulo RangeFinder de 3 km. E ofereceremos o serviço pós-venda e entrega oportuna.

parâmetro de desempenho

Número	Nome do projeto	Índice de desempenho
1	Nível de segurança ocular humana	Classe1/1M
2	Comprimento da onda a laser	1535 ± 5nm
3	Ângulo de divergência a laser	0.6 MRAD
4	Receber calibre	Φ16,5mm
5	Receba ângulos de campo de vista	~ 4,9 MRAD / 0,3 °
6	Faixa máxima	Alvo típico	7000m
	Medição da faixa (30% de refletividade, visibilidade de 8 km)	prédio	≥4000m ；
		Veículo (2,3 × 2,3m)	≥3000m ；
		Pessoa (1,7 × 0,5m)	≥2000m ；
		UV (0,3 × 0,2m) 1	≥1000m ；
7	Faixa mínima	20m
8	precisão da variação	± 1m
9	Frequência de medição	1 ~ 10Hz
10	Resolução da faixa	≤20m
11	Resolução Angular	≤1mil
12	Taxa de precisão	≥98%
13	taxa de alarme falso	≤1%
14	Detecção multi-alvo	3 (número máximo)
15	interface de dados	UART （TTL_3.3V）
16	tensão de serviço	DC 4,5 ~ 16 em
17	Consumo de energia em espera	≤1MW
18	Consumo médio de energia	≤2.5w@10Hz
19	Pico de consumo de energia	≤7w@12V
20	peso	32 ± 1g
21	Dimensões (LWH)	48 × 30,5 × 21mm
22	temperatura de trabalho	-40 ~ +70 ℃
23	temperatura de armazenamento	-55 ~ +75 ℃
24	chicote	1600G ， 1ms
25	vibrar	5 ~ 50 ~ 5Hz, 1 x faixa de frequência / min, 2,5g
26	Tap de temperatura	+70 ℃、 -50 ℃
27	confiabilidade	MTBF≥1500H
28	função	Primeiro e último alvo / múltiplo de variação / passagem de distância / controle de energia externa / número cumulativo a laser
29	tempo de resposta	≤950ms ；

5 interface do usuário

5.1 Interface elétrica
Interface elétrica do usuário: UART (TTL_3.3V)
Modelo do conector: Changjiang Connector: A1257WR-S-6P, a definição específica é mostrada na tabela a seguir:

alfinete	definição	explicar
1	Poder é	Fonte de alimentação, 4,5 ~ 16V
2	Potência negativa	Fonte de energia, terra
3	Power_on	Module Power Switch, TTL_3.3V Nível; Módulo aberto (> 2,7V) e módulo fechado (<0,3V);
4	Uart_tx	Transmissor de porta serial, TTL_3.3V Nível
5	Uart_rx	Fim do recebimento da porta serial, com um nível TTL_3.3V
6	Gnd	Corda
