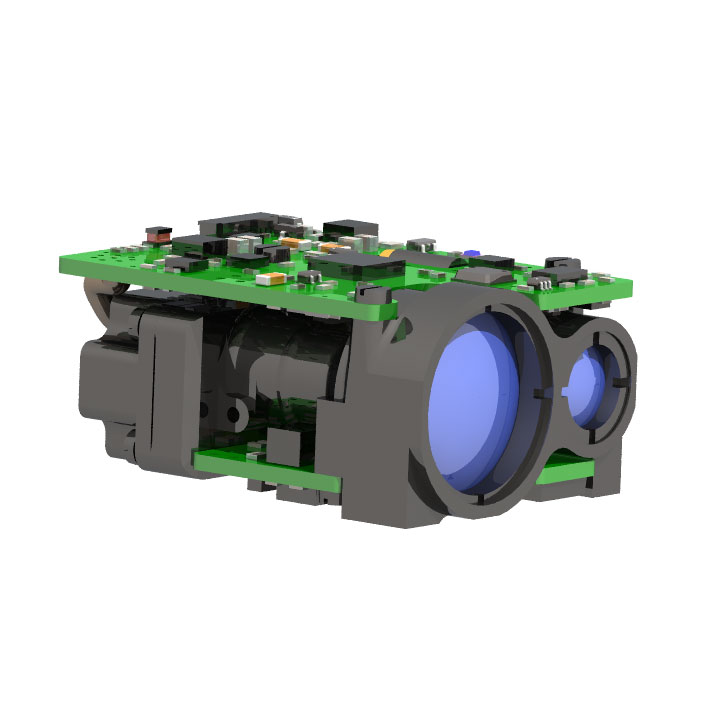

Módulo Finder Range de 3 km

Faixa máxima de medição: 3000m (veículo de 2,3x2.3m) 6000 m (alvo grande típico)
Precisão de variação ± 1m
Precisão da medição ≥ 98%
Peso ≤ 58g

1. Adotando laser de vidro de 1535nm de 1535nm, projeto estrutural integrado e método de instalação de vedação de vários pontos na face frontal, forte capacidade anti-desalinhamento, alta durabilidade, longa vida útil e segurança ocular;
2. Pequeno campo de visão, tecnologia de design óptico de recebimento não térmico, com boa capacidade de supressão de ruído de luz e desempenho amplo de temperatura.
3. A interface interna do circuito adota um processo de conexão direta do fio de solda, que é firme e confiável, e pode evitar curtos circuitos ou baixo contato causado por conectores soltos, oxidação e vapor de água, melhorando a confiabilidade do produto e a vida útil do serviço.

● Função de variação a laser;
● Função de energia e coleta de temperatura;
● Função de bloqueio de distância;
● Função de variação de primeiro e último alvo;
● Função de auto-verificação;

O teste de vinculação cruzada entre a extremidade superior do computador e o conector DF52-10P-0.8C da extremidade do rangefinder é realizado através do conector DF52-10S-0.8H. A definição de pino da fonte de alimentação e comunicação da extremidade do rangefinder é mostrada na tabela a seguir (recebendo e enviando em relação ao finder Range) e a posição do pino de conexão do conector é mostrada na figura abaixo.

Posição do pino 1 do conector
