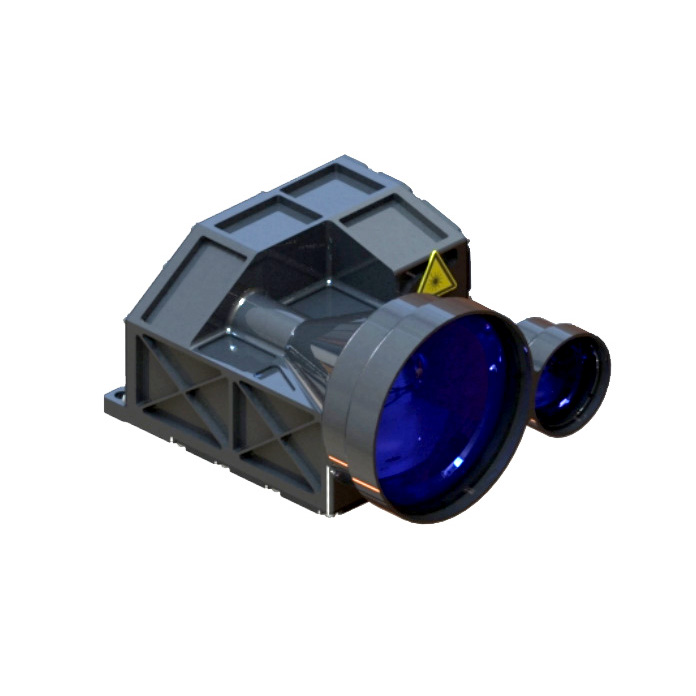

Módulo Rangefinder de 20km
O módulo STA-D2025Y 20KM RANGEFINDER ADOVE O Módulo de Laser de Vidro Erbium de 1535nm desenvolvido independentemente pela Jioptics, que possui as características de baixo consumo de energia, estrutura compacta, alta precisão, distância de medição longa e segurança ocular humana.
Enviar consulta
Descrição do produto
Faixa máxima de medição: 20000m (veículo) 23000 m (edifício branco) 25000 (alvo típico)
Precisão variante ± 3m
Precisão da medição ≥ 98%
Peso ≤640g
Precisão variante ± 3m
Precisão da medição ≥ 98%
Peso ≤640g
Recursos do módulo Rangefinder de 20 km
1. Projeto integrado de toda a estrutura, resistência ao choque e vibração, o circuito adota design de vedação do sub-armazenamento, design de isolamento de energia, forte compatibilidade eletromagnética, alta confiabilidade e forte adaptabilidade ambiental;
2. O caminho da luz é totalmente selado, à prova de poeira e no design de vapor à prova d'água, todo o processo de produção de ambiente ultra-limpo, pode ser aplicado a um ambiente complexo, requisitos baixos para o ambiente de instalação, forte adaptabilidade;
3.A interface interna do circuito adota o processo de conexão direta do fio de soldagem, firme e confiável, que pode evitar o curto -circuito ou o fraco contato causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida do produto.
2. O caminho da luz é totalmente selado, à prova de poeira e no design de vapor à prova d'água, todo o processo de produção de ambiente ultra-limpo, pode ser aplicado a um ambiente complexo, requisitos baixos para o ambiente de instalação, forte adaptabilidade;
3.A interface interna do circuito adota o processo de conexão direta do fio de soldagem, firme e confiável, que pode evitar o curto -circuito ou o fraco contato causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida do produto.
Índice de Desempenho do Produto para STA-D2025X Módulo Rangefinder a laser
| Item | Índice | |
| Modelo | STA-D2025Y | |
| Comprimento de onda operacional | 1535nm ± 10nm | |
| Faixa de variação | 300m-25000m | |
| Capacidade de variação | 25000m | Alvo típico, visibilidade ≥ 25km |
| 23000m | Alvo grande, visibilidade ≥ 25km | |
| 20000m | Visibilidade ≥ 25km, alvo com 0,3 refletividade para veículos 2,3m × 4,6m | |
| Interface de comunicação | RS422 | |
| Umidade | ≤ 80% | |
| Precisão da variação | ± 3m | |
| Taxa de precisão | ≥98% | |
| Resolução da faixa | ≤50m | |
| Ângulo de divergência | ≤0,5mrad | |
| Frequência de variação | 1 tempo, 1Hz, 5Hz | |
| Tamanho | ≤144mm × 108mm × 75mm | |
| Tensão | 22V ～ 34V | |
| Consumo de energia de trabalho | Consumo médio de energia: ≤ 10w | |
| Consumo de energia em espera | ≤3w | |
| Temperatura de trabalho | -40 ℃～+60 ℃ | |
| Temperatura de armazenamento | -55 ℃～+70 ℃ | |
| Peso | ≤640g | |
Interface de instalação de estrutura para módulo STA-D2025X Laser RangeFinder
