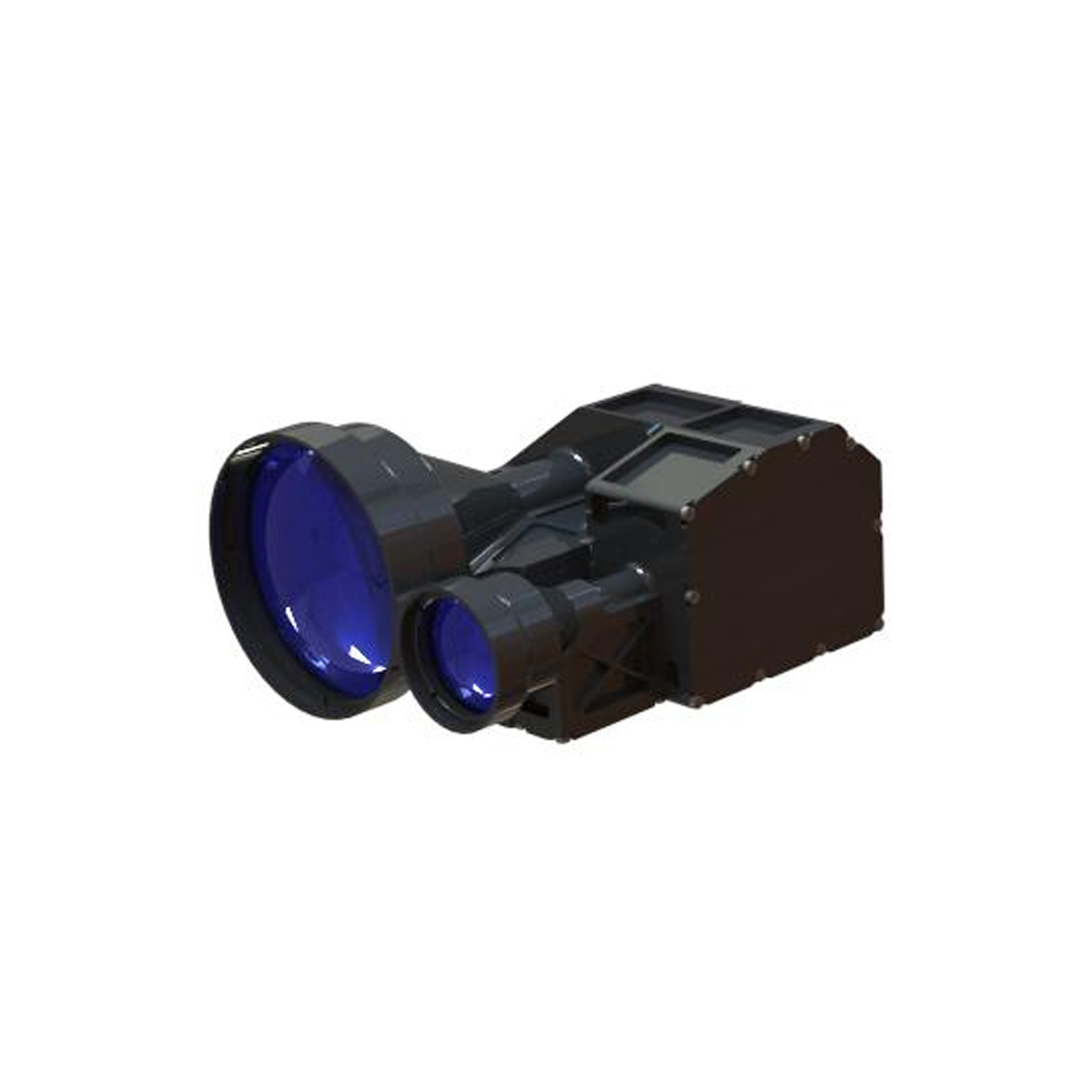

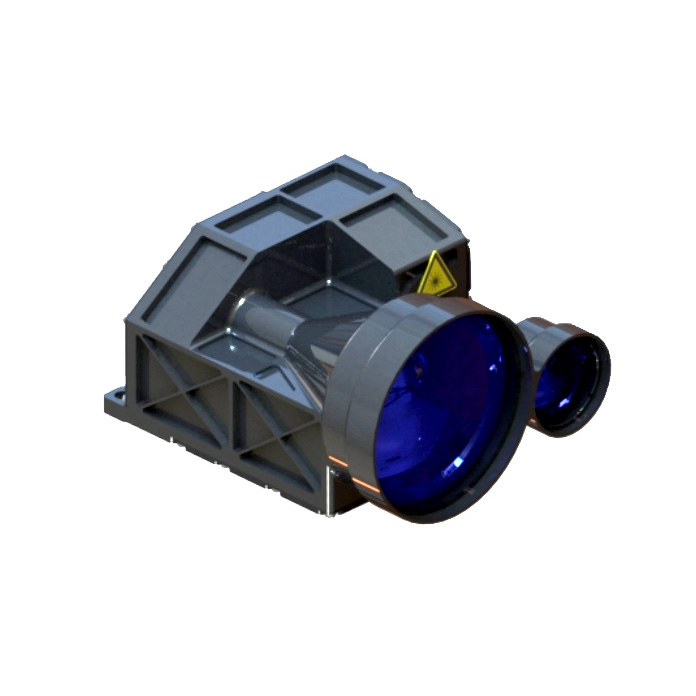

Módulo Rangefinder de 17 km
O módulo STA-D1721Y 17km Rangefinder adota o módulo de laser de vidro Erbium de 1535nm desenvolvido independentemente pela Jioptics, que possui as características de baixo consumo de energia, estrutura compacta, alta precisão, distância de medição longa e segurança ocular humana.
Enviar consulta
Descrição do produto
Faixa máxima de medição: 17000m (carro) ； 21000 m (parede) ； 25000m （Alvo típico）
Precisão variante ± 1m
Precisão da medição ≥ 98%
Peso ≤600g
Precisão variante ± 1m
Precisão da medição ≥ 98%
Peso ≤600g
Recursos do módulo RangeFinder de 17 km
1. Projeto integrado de toda a estrutura, resistência ao choque e vibração, o circuito adota design de vedação do sub-armazenamento, design de isolamento de energia, forte compatibilidade eletromagnética, alta confiabilidade e forte adaptabilidade ambiental;
2. O caminho da luz é totalmente selado, à prova de poeira e no design de vapor à prova d'água, todo o processo de produção de ambiente ultra-limpo, pode ser aplicado a um ambiente complexo, requisitos baixos para o ambiente de instalação, forte adaptabilidade;
3.A interface interna do circuito adota o processo de conexão direta do fio de soldagem, firme e confiável, que pode evitar o curto -circuito ou o fraco contato causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida do produto.
2. O caminho da luz é totalmente selado, à prova de poeira e no design de vapor à prova d'água, todo o processo de produção de ambiente ultra-limpo, pode ser aplicado a um ambiente complexo, requisitos baixos para o ambiente de instalação, forte adaptabilidade;
3.A interface interna do circuito adota o processo de conexão direta do fio de soldagem, firme e confiável, que pode evitar o curto -circuito ou o fraco contato causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida do produto.
Índice de Desempenho do Produto para Módulo STA-D1721Y Rangefinder a laser
| Item | Índice | |
| Modelo | STA-D1721Y | |
| Comprimento de onda operacional | 1535nm ± 10nm | |
| Faixa de variação | 120m-21000m | |
| Capacidade de variação | 25000m | Alvo típico |
| 21000m | Alvo grande, visibilidade ≥ 25km | |
| 17000m | Visibilidade ≥ 25km, alvo com 0,3 refletividade para 2,3m × 4,6m de carro | |
| Interface de comunicação | RS422 | |
| Umidade | ≤ 80% | |
| Precisão da variação | ± 1m | |
| Taxa de precisão | ≥98% | |
| Resolução da faixa | ≤50m | |
| Ângulo de divergência | ≤0,5mrad | |
| Frequência de variação | 1 hora, 1hz | |
| Tamanho | ≤144mm × 108mm × 75mm | |
| Tensão | 18V ～ 36V | |
| Consumo de energia de trabalho | Consumo médio de energia: ≤ 6w | |
| Consumo de energia em espera | 2.5W | |
| Temperatura de trabalho | -40 ℃～+60 ℃ | |
| Temperatura de armazenamento | -55 ℃～+70 ℃ | |
| Peso | ≤600g | |
Interface de instalação de estrutura para STA-D1721Y Sensor de medição
