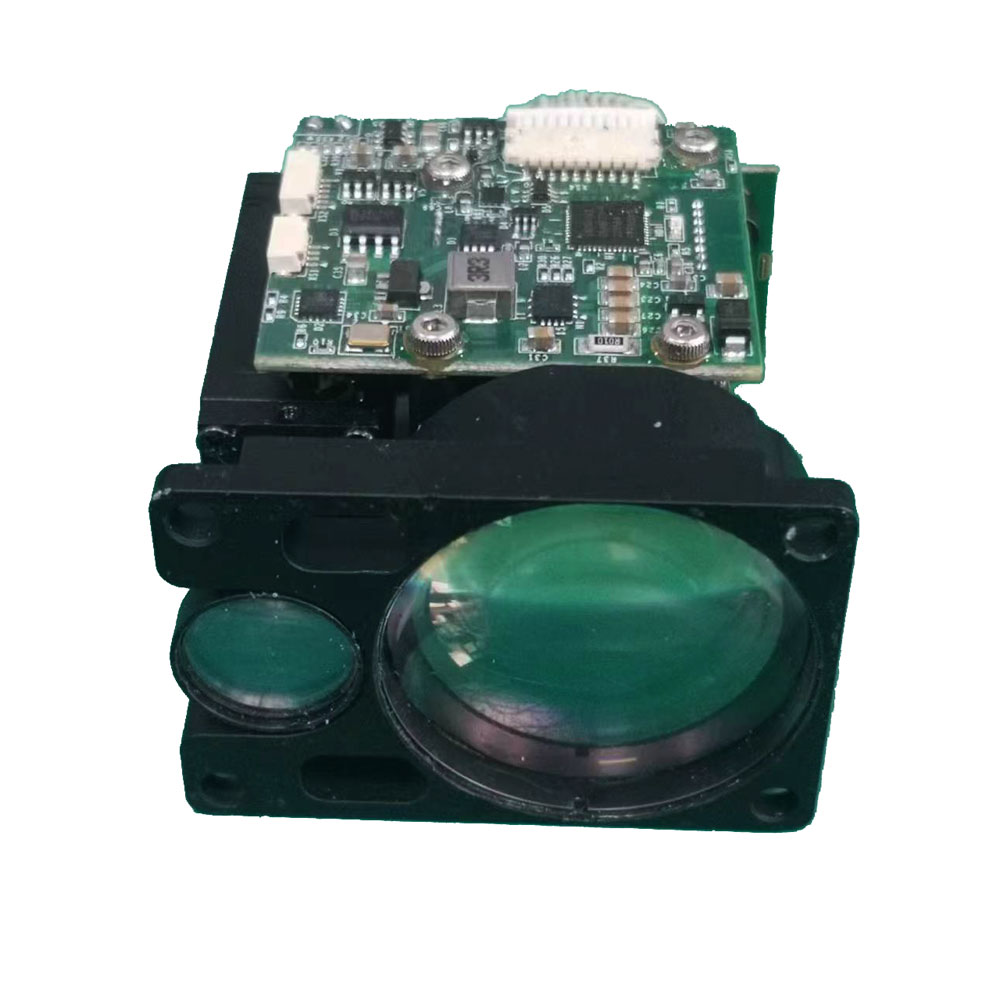

1535nm 16km Rangefinder Módulo

O módulo Rangefinder de Laser Sta0816 1535nm de 1535nm de 1535nm de 1635 nm é especialmente projetado para integração de OEM e pode fornecer medidas precisas para sistemas de controle de incêndio, aeronaves/UAV, tanque/UGA, navios, sistemas de vigilância nas fronteiras e outras aplicações.
Faixa máxima ≥ 16000m
Variação de 2,3 × 2,3m tamanho alvo ≥8000m
Precisão de medição de distância ± 1m
Medição de precisão ≥ 98%
Peso ≤ 89,5g

Modelo:STA0816

Enviar consulta

Descrição do produto

Laser rangefinder is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target Bloquear e produzir o sinal do sinalizador que foi pesquisado para o alvo e, em seguida, inicie os dados de distância através da interface de saída, para o computador superior

As principais características do rangefinder a laser são: Distância de detecção, volume longo, Peso e tempo de resposta à luz Detecção rápida e alta precisão podem detectar vários alvos, e os dados de distância do alvo da saída podem ser fundidos na rede de comunicação do campo de batalha.

Principal de desempenho e parâmetros técnicos

Comprimento da onda a laser	1,535μm
Atual em espera	0,065a @6V
Tensão operacional	3.3V ~ 12V
Taxa de alarme falso	≤1%
Taxa de quase testes	98%
Intervalo de teste mínimo	30m
Variando	8 km (2,3x2,3 m de carro), grande alvo de 16 km;
Precisão	± 1m
Frequência de trabalho	1 Hz, 5 Hz, Emergência 10Hz;
Ângulo de divergência	≤0,4mrad
Seleção dos primeiros e os últimos alvos
Interface de saída	RS422
Armazenar	Life de armazenamento de 12 anos
Adequação ambiental
2 temperatura de borda	-40 ° C ~+ 55 ° C.
Temperatura de armazenamento	-50 ° C ~ + 70 ° C.

Modo de interface

A interface de circuito externo do rangefinder a laser adota soquete externo, com interface de energia externa e função de comunicação de dados do soquete externo de 1,25 mm de espaçamento de 8 núcleos. Pinos específicos são mostrados na tabela a seguir:

alfinete	Definição	Função	Cor do condutor	Observações
1	T+	Sinal de comunicação	vermelho	Conectado ao PC RX+
2	T-	Sinal de comunicação	preto	Conectado ao pc rx-
3	R-	Sinal de comunicação	amarelo	Conectado ao pc tx-
4	R+	Sinal de comunicação	verde	Conectado ao PC TX+
5	Gnd	Local de comunicação	azul
6	Gnd	Função de alimentação	branco
7	+8V/1A	Fonte de energia total	laranja	Entrelaçar
8	+8V/1A	Fonte de energia total	marrom	Entrelaçar

Tamanho do módulo Rangefinder

Cenário de aplicação

Jioptics Módulos de faixa a laser de 1535nm 16km são amplamente utilizados em cenas militares ou civis (veículos aéreos não tripulados, vagens fotoelétricas, equipamentos de imagem térmica, etc.) No ambiente mais desafiador, o alto desempenho e a alta confiabilidade desempenham uma importante solução. Uma solução sólida que libera o produto para exceder os limites.
