Módulo Rangefinder de 15000m

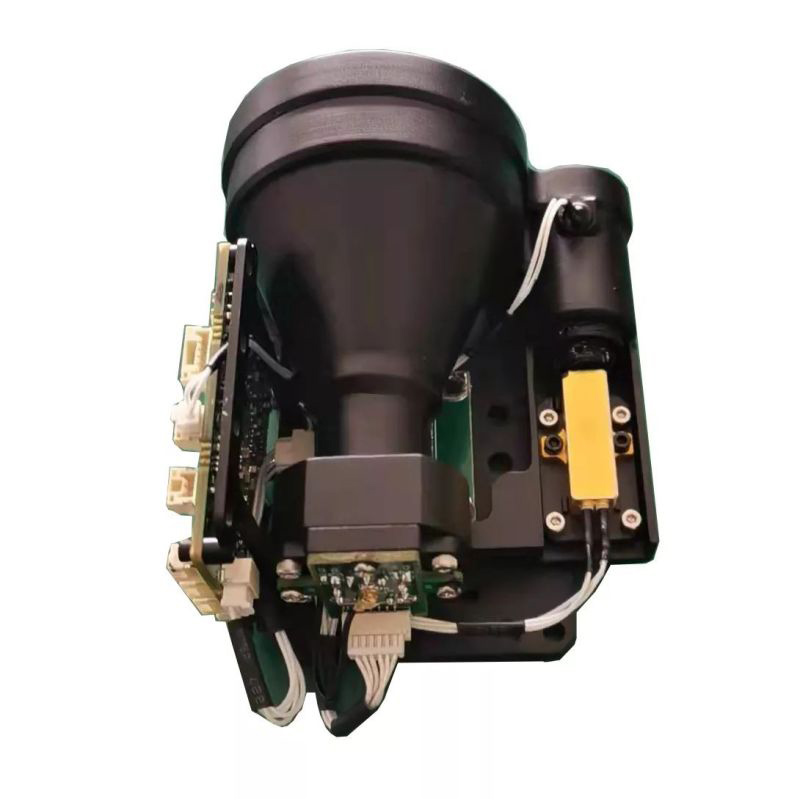

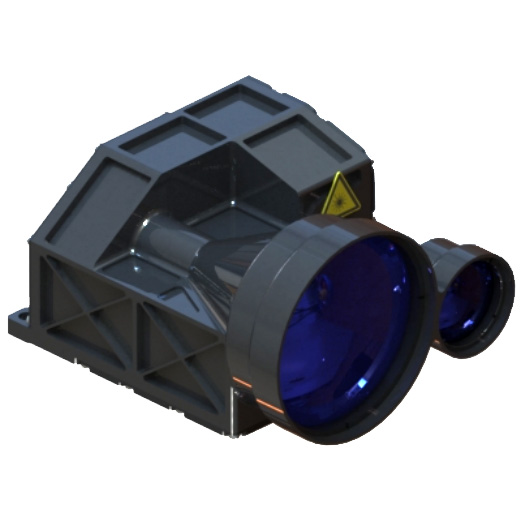

O módulo STA-D1520Y 15000M Rangefinder adota o módulo de laser de vidro Erbium de 1535 nm desenvolvido independentemente pela Jioptics, que possui as características de baixo consumo de energia, estrutura compacta, alta precisão, distância de medição longa e segurança ocular humana.

Modelo:STA-D1520Y STA-M1215X

Enviar consulta

Descrição do produto

O STA-D1520Y adota o módulo laser de vidro ERBIUM de 1535nm desenvolvido independentemente pela jiopática, que possui as características do consumo de baixa potência, estrutura compacta, alta precisão, longa distância de medição e segurança ocular humana.

Faixa máxima de medição: 15000m (veículo) 20000 m (parede)
Precisão variante ± 1,5m
Precisão da medição ≥ 98%
Peso ≤600g

Recursos de módulo Rangefinder de 15000m

1. Design integrado de toda a estrutura da máquina, anti-choque e vibração, o circuito adota design de vedação do sub-armazenamento, design de isolamento de energia, forte compatibilidade eletromagnética, alta confiabilidade e forte adaptabilidade ambiental;
2. O caminho de luz é totalmente selado, à prova de poeira e à prova d'água, todo o processo de produção de ambiente ultra limpeza, pode ser aplicado a um ambiente complexo, requisitos baixos para o ambiente de instalação, forte adaptabilidade;
3. As interfaces internas do circuito adotam o processo de conexão direta do fio de solda, que é firme e confiável, o que pode evitar o curto -circuito ou o contato ruim causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida útil do produto.

Índice de desempenho do produto

Item	Índice
Modelo	STA-D1520Y
Comprimento de onda operacional	1535nm ± 10nm
Faixa de variação	120m-20000m
Capacidade de variação	20000m	Alvo grande, visibilidade ≥ 25km
	15000m	Visibilidade ≥ 25km, alvo com 0,3 refletividade para veículos 2,3m × 4,6m
Umidade	≤ 80%
Precisão da variação	± 3m
Taxa de precisão	≥98%
Resolução da faixa	≤50m
Ângulo de divergência	≤0,5mrad
Frequência de variação	Uma vez, 1hz
Tamanho	≤144mm × 108mm × 75mm
Tensão	18V ～ 36V
Consumo de energia de trabalho	Consumo médio de energia: ≤ 6w
Consumo de energia em espera	2.5W
Temperatura de trabalho	-40 ℃～+60 ℃
Temperatura de armazenamento	-55 ℃～+70 ℃
Peso	≤600g

Interface de instalação da estrutura

Destaques do produto

● leve com apenas 160 g
● Medindo poderoso até 14 km
● Responde os choques de armas mais severas até 1600g
● Consumo de energia extremamente baixo
● alta precisão de medição de 1 m
● Ampla temperatura operacional varia de –40 ° C a +65 ° C

Aplicações

● Dispositivos montados na arma
● Dispositivos portáteis
● Sistemas de observação e vigilância
● Suites de sensor para UAV e UGV

Índice de desempenho do produto

DESEMPENHO
Faixa máxima	15000m
Desempenho de alcance no alvo de encerramento Refletividade: 60%, visibilidade do observador 25 km	14000m
Desempenho da faixa em 2,3 × 2,3 m Tamanho alvo Refletividade: 30%, visibilidade do observador 25 km	12000m
Desempenho do alcance no tamanho alvo 1 × 1 m Refletividade: 10%, visibilidade do observador 25 km	10000m
Faixa mínima	20m
Precisão do alcance	± 1m
Taxas de repetição	1-10Hz
Detecção de alvo múltiplo	3 alvos
Comprimento de onda	1535nm
Divergência	0.3Mrad
Segurança ocular por IEC 60825-1	Classe 1 a laser
Características ambientais
Faixa de temperatura operacional	-40 ℃ ~+65 ℃
Faixa de temperatura de armazenamento	-50 ℃ ~+75 ℃
Choque (meio seno) a 0,6 ms em X-, Y- e Z-Direction	1000g
Características físicas
Peso	≤160g
Dimensões (comprimento/largura/altura)	≤87,3 mm76mm58,8 mm
Interfaces
Interface de comunicação	UART (níveis de 3,3 V LVCMOS) RS422
Fonte de energia	4.5V ~ 12V
