Módulo Finder Range de 10 km

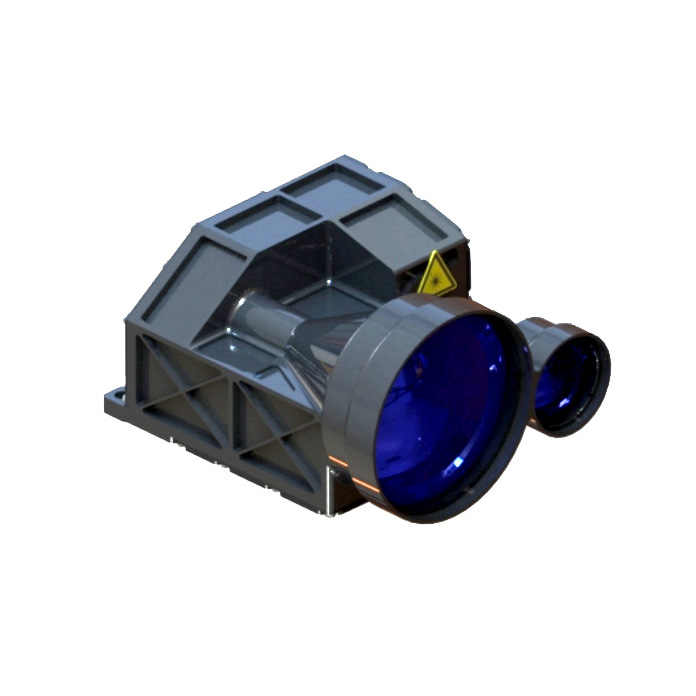

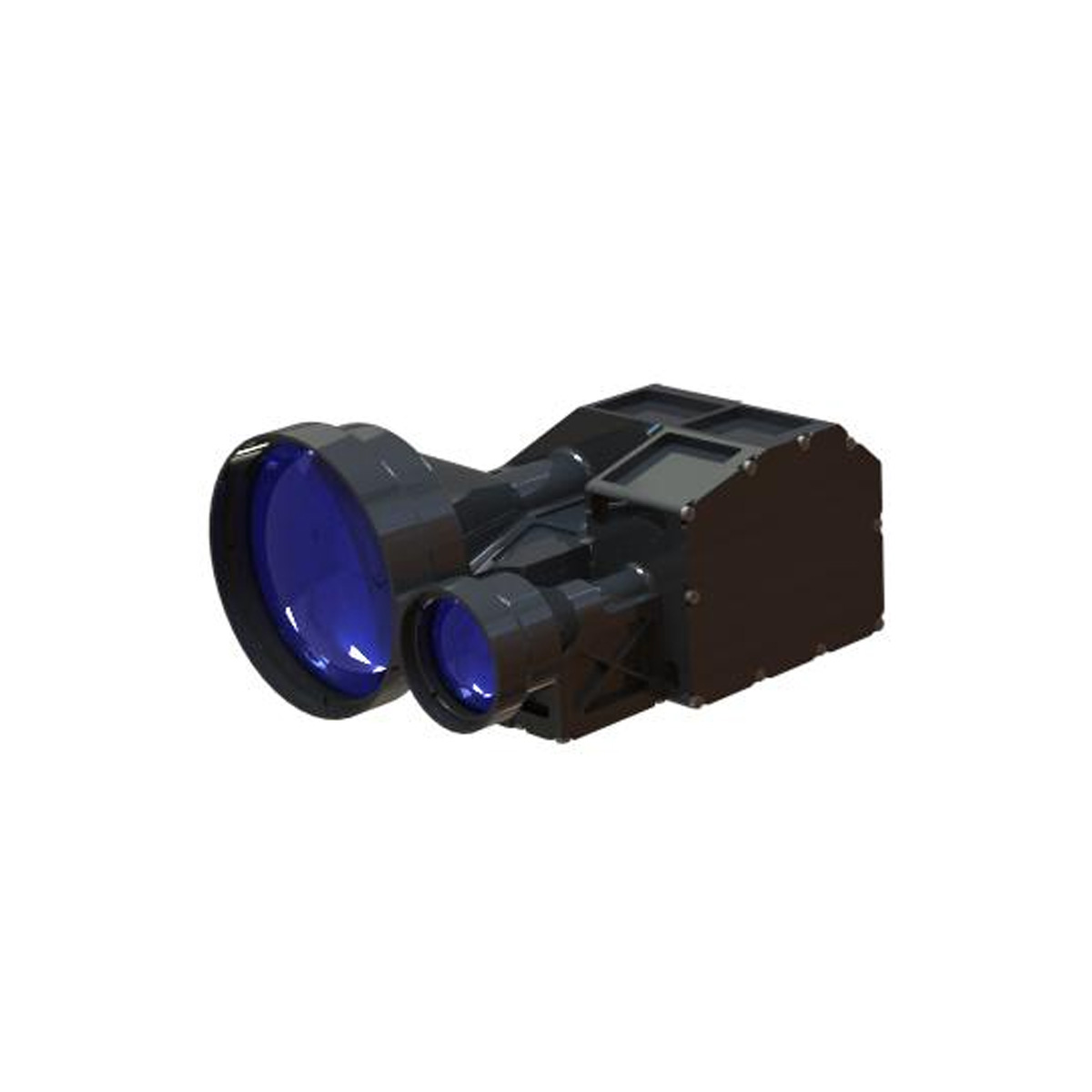

O módulo Finder STA-D1925X 10KM Fander Finder adota o módulo de laser de vidro Erbium de 1535nm desenvolvido independentemente pela Jioptics, que possui as características de baixo consumo de energia, estrutura compacta, alta precisão, distância de medição longa e segurança ocular humana.

Enviar consulta

Descrição do produto

Faixa máxima de medição: 19000m (veículo) 23000 m (edifício branco) 25000 (alvo típico)
Precisão variante ± 3m
Precisão da medição ≥ 98%
Peso ≤640g

Recursos do módulo de localizador de 10 km de alcance

1. Projeto integrado de toda a estrutura, resistência ao choque e vibração, o circuito adota design de vedação do sub-armazenamento, design de isolamento de energia, forte compatibilidade eletromagnética, alta confiabilidade e forte adaptabilidade ambiental;
2. O caminho da luz é totalmente selado, à prova de poeira e no design de vapor à prova d'água, todo o processo de produção de ambiente ultra-limpo, pode ser aplicado a um ambiente complexo, requisitos baixos para o ambiente de instalação, forte adaptabilidade;
3.A interface interna do circuito adota o processo de conexão direta do fio de soldagem, firme e confiável, que pode evitar o curto -circuito ou o fraco contato causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida do produto.

Índice de Desempenho do Produto para STA-D1925X Laser RangeFinder Module

Item	Índice
Modelo	STA-D1925X
Comprimento de onda operacional	1535nm ± 10nm
Faixa de variação	150m-23000m
Capacidade de variação	25000m	Alvo típico, visibilidade ≥ 25km
	23000m	Alvo grande, visibilidade ≥ 25km
	19000m	Visibilidade ≥ 25km, alvo com 0,3 refletividade para veículos 2,3m × 2,3m
Interface de comunicação	RS422
Umidade	≤ 80%
Precisão da variação	± 3m
Taxa de precisão	≥98%
Resolução da faixa	≤40m
Ângulo de divergência	≤0,4mrad
Frequência de variação	1 tempo, 1Hz, 5Hz
Tamanho	≤144mm × 108mm × 75mm
Tensão	22V ～ 34V
Consumo de energia de trabalho	Consumo médio de energia: ≤ 10w
Consumo de energia em espera	≤3w
Temperatura de trabalho	-40 ℃～+60 ℃
Temperatura de armazenamento	-55 ℃～+70 ℃
Peso	≤800g

Interface de instalação de estrutura para módulo STA-D1925X Laser Rangefinder

Interface elétrica para sensor de medição STA-D1925X

O modelo de soquete do conector do rangefinder a laser é J30J-9ZKP, que inclui a fonte de alimentação e o sinal de comunicação do rangefinder a laser. Selecione a interface de comunicação TTL padrão para se comunicar com o sistema e o modelo de plugue correspondente na extremidade do sistema é J30J-9TJL, conforme definido na tabela abaixo.

A fonte de alimentação final do localizador de distância e definição do pino de comunicação

Número do pino	Rótulo	Definição de característica elétrica	Observação
1，6	Vin+	Poder de entrada positivo	Fonte de alimentação Rangefinder
2，7	Vin-	Pólo negativo do poder de entrada	Fonte de alimentação Rangefinder
3	Ttl_rxd	Porta de recebimento de sinal	Computador superior para Rangefinder
8	NC	NC
4	Ttl_txd	Porta de envio de sinal	Rangefinder para hospedar computador
9	NC	NC
5	Gnd	Fio aterrino de comunicação
