Módulo Rangefinder Rangefinder de 10 km

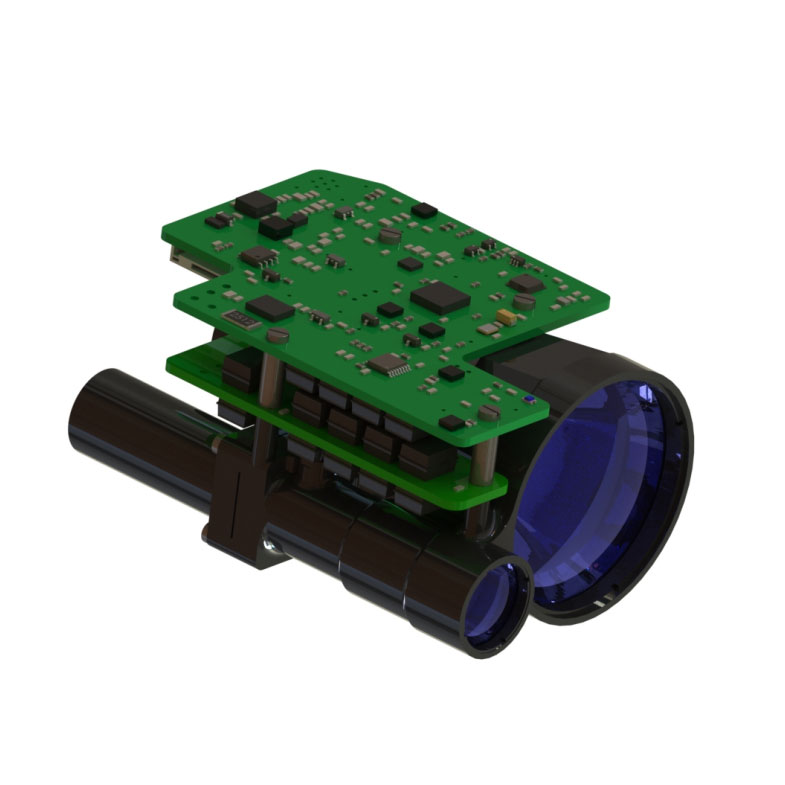

O módulo STA-D1013X 10KM Laser Rangefinder adota o módulo de laser de vidro Erbium de 1535nm, desenvolvido independentemente pela Jioptics, que possui as características de baixo consumo de energia, estrutura compacta, alta precisão, distância de medição longa e segurança ocular humana.

Enviar consulta

Descrição do produto

Faixa de medição máxima: destino da OTAN≥10000m; Target típico de 13000m
Precisão variante ± 1m
Precisão da medição ≥ 98%
Peso ≤165g

Recursos do módulo Rangefinder de 10 km de laser

1. Projeto estrutural integrado, resistência ao choque e vibração, alta confiabilidade, forte adaptabilidade ambiental;
2. 1535nm bombeado Q-Switched Erbium Glass Laser Projeto de estrutura integrada e modo de instalação de vedação de vários pontos de face final, forte capacidade de anti-misadjustamento, vida útil durável, longa e de segurança dos olhos humanos;
3. A interface interna do circuito é todo o processo de conexão direta do fio soldado, sólido e confiável, o que pode evitar o curto -circuito ou o fraco contato causado por conector solto, oxidação e vapor de água e melhorar a confiabilidade e a vida do produto.

Índice de desempenho do produto para módulo STA-D1013X Laser RangeFinder

Item	Índice
Modelo	STA-D1013X
Comprimento de onda operacional	1535nm ± 10nm
Faixa de variação	50m-13000m
	13000m	Alvo grande típico, visibilidade ≥ 25km
	10000m	Visibilidade ≥ 25km, alvo com 0,3 refletividade para veículos 2,3m × 2,3m
Umidade	≤ 60%
Precisão da variação	± 1m
Taxa de precisão	≥98%
Resolução da faixa	≤50m
Ângulo de divergência	≤0,3mrad
Frequência de variação	Uma vez, 1Hz, 5Hz, 10Hz
Tamanho	≤89 mm × 62,5 mm × 46mm
Tensão	10V ～ 14V
Consumo de energia de trabalho	Consumo médio de energia: ≤ 5w
Consumo de energia em espera	≤1,5w
Temperatura de trabalho	-40 ℃～+60 ℃
Temperatura de armazenamento	-55 ℃～+70 ℃
Peso	≤165g

Interface de instalação de estrutura para módulo STA-D1013X RangeFinder

Função do produto para STA-D1013X Sensor de medição

● Função de variação a laser;
● Função de auto-detecção de energia;
● Função de seleção de primeiro e último alvo;
● Função de gatagem de alcance;
● Definir função de intervalo de distância automática;
● Acumular os tempos de emissão do laser função;
● Proteção reversa da polaridade de potência.

Interface elétrica

Os requisitos de interface elétrica são os seguintes:
● Tensão da fonte de alimentação: 10V ~ 14V;
● Consumo médio de energia: ≤5w;
● Consumo de energia em espera: ≤1,5w;
● O teste de vinculação cruzada entre a extremidade superior do computador e o conector A1257H-10p da extremidade do finder range é realizado através do conector A1257H-10p. A fonte de alimentação final do localizador de distância As definições de pinos da porta de comunicação são mostradas na tabela a seguir.

Definição de PIN de fonte de alimentação e porta de comunicação no rangefinder end

Número do pino	Número	Direção de transmissão	Notas
P-1	Gnd	——	Fio aterrino de comunicação
P-2	Rs422_rx_n	I	Rangefinder Receiver -
P-3	Rs422_rx_p	I	Rangefinder Receiver +
P-4	Rs422_tx_n	O	Emissora do localizador de classificação -
P-5	Rs422_tx_p	O	Rangefinder BROUNDCASTER +
P-6	NC	——	espera
P-7	NC	——	espera
P-8	NC	——	espera
P-9	P-	——	Fonte de energia, terra
P-10	P+	——	Fonte de alimentação, 10V ~ 14V
