Módulo telêmetro a laser seguro para os olhos de 3 km

O módulo de alcance de segurança ocular de 3 km é composto principalmente de módulo laser, antena receptora, componente de detecção, placa de circuito de hardware, estrutura principal, etc.

Parâmetro de desempenho

nota explicativa:

1)Tamanho do alvo da OTAN2,3 m × 2,3 m, tamanho do alvo humano 0,5 m × 1,7 m, tamanho do alvo do UAV 0.3m×0,3m, refletividade 30%; visibilidade ≥25km, refletividade típica do alvo ≥80%.

interface do cliente

Interface elétrica

Os requisitos de interface elétrica são os seguintes:

A) Tensão de alimentação: 4,5 V ~ 16 V;

b) Consumo de energia em standby: menor ou igual a 0,6W;

c) Consumo médio de energia: menor ou igual a 1,5W@1Hz;

d) Consumo de energia de pico: menor ou igual a 7W@12V;

e) Definição da interface: Modelo do conector: Conector do Rio Yangtze: A1257WR-S-6P, a definição dos pinos da fonte de alimentação e porta de comunicação na extremidade do medidor de distância é mostrada na Tabela 1.

Definição dos pinos da fonte de alimentação e da porta de comunicação do telêmetro

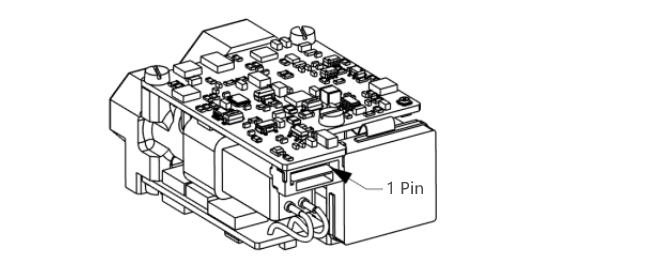

Diagrama esquemático do pino 1

interface mecânica

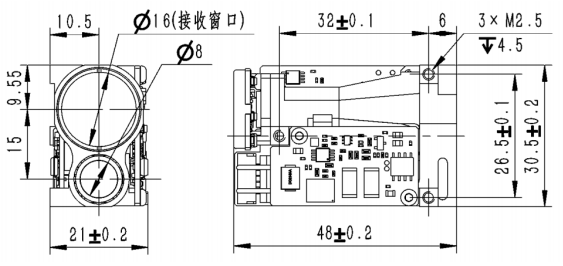

As dimensões externas do módulo de variação e a interface de instalação do usuário são mostradas na figura abaixo.

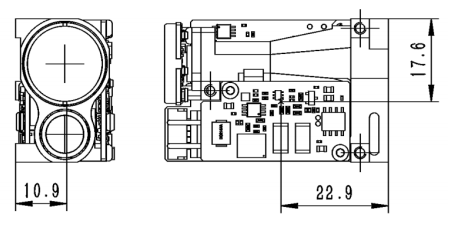

O centro de massa é mostrado abaixo

Sugestões de uso de janelas leves

Seleção de materiais

Material de janela leve

O vidro óptico H-K9L é selecionado como material da janela de luz. H-K9L é o vidro óptico incolor mais comum, adequado para a faixa de laser de 300 nm ~ 2100 nm. Possui desempenho de alto custo e propriedades físicas superiores.

Requisitos de processamento

A tolerância do ângulo da cunha da janela de luz deve ser a menor possível. Recomendamos que a tolerância do ângulo da cunha seja menor ou igual a 3′ (grau de tolerância menor ou igual a 7);

A superfície óptica da janela de luz deve ser tão lisa quanto possível, e recomendamos um desvio médio aritmético de contorno (Ra) de 0,012.

Usar recomendações

Sugestões de revestimento leve para janelas

Recomenda-se que a janela óptica do telêmetro a laser de 1535 nm seja revestida com um filme anti-reflexo de 1525 nm a 1545 nm com uma transmitância de ≥99%. Dependendo do ambiente de uso específico do produto, outras películas protetoras, como película hidrofóbica ou película dura, podem ser selecionadas na superfície externa da janela óptica. Os demais indicadores referem-se ao GJB2485-95 com transmitância ≥97%.

Dê forma e use sugestões de janela de luz

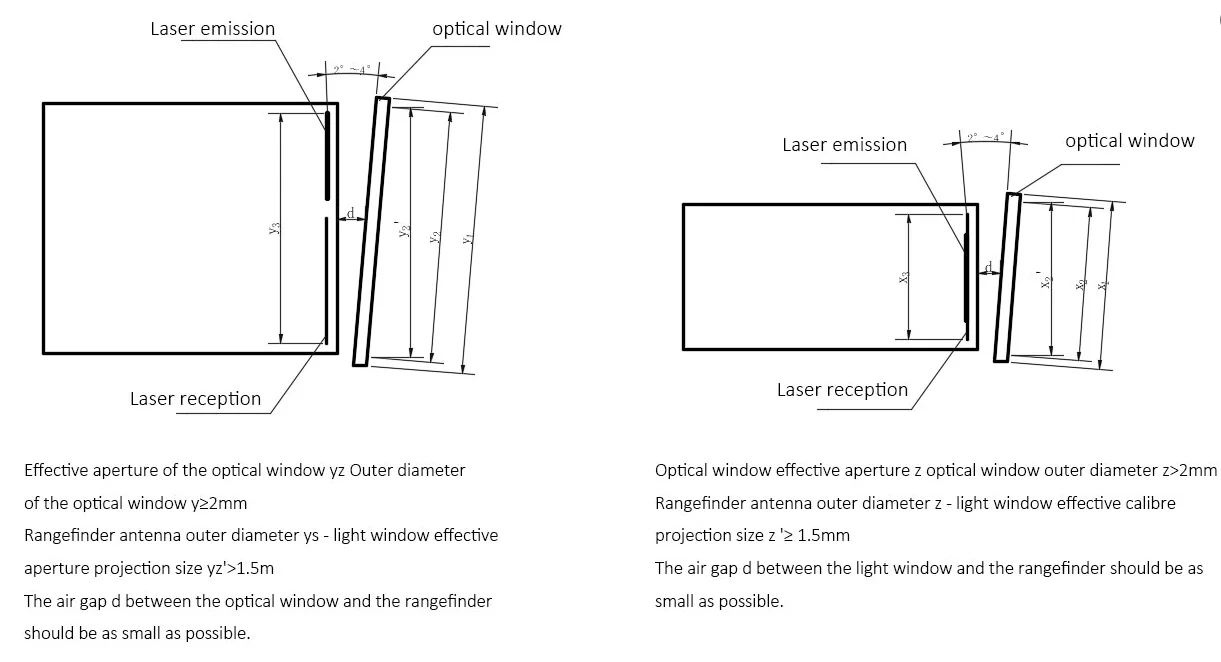

A abertura efetiva da janela óptica varia dependendo do produto. Suas dimensões externas devem garantir que o diâmetro externo da abertura efetiva da janela óptica seja ≥ 2 mm, e o diâmetro externo do medidor de distância da antena do tamanho de projeção da abertura efetiva da janela óptica seja ≥ 1,5 mm. O diagrama esquemático é mostrado na figura abaixo. Devido à absorção do laser pela janela óptica, recomenda-se que a espessura da própria janela óptica seja controlada entre 2 e 4 mm com base nas suas dimensões externas.

Como a janela de luz tem uma alta transmitância, recomenda-se que o desvio do eixo entre o eixo óptico de emissão e o eixo normal da janela de luz seja controlado dentro de 2°~4°. O diagrama esquemático da posição da janela de luz e dos dois barris é mostrado na figura abaixo. Ao mesmo tempo, o intervalo de ar entre a janela de luz e o telêmetro deve ser o menor possível.
