Ring Laser Gyroscope-JIO50

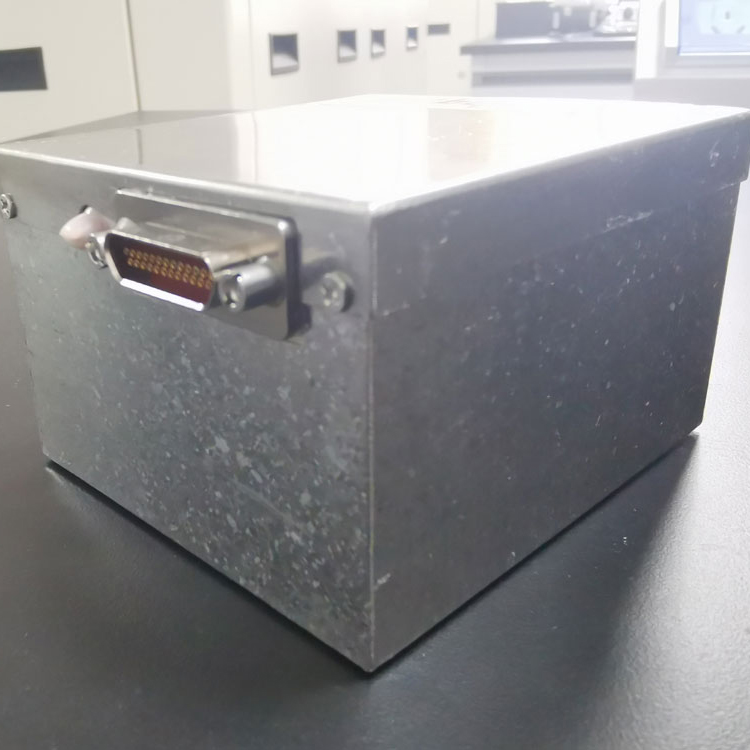

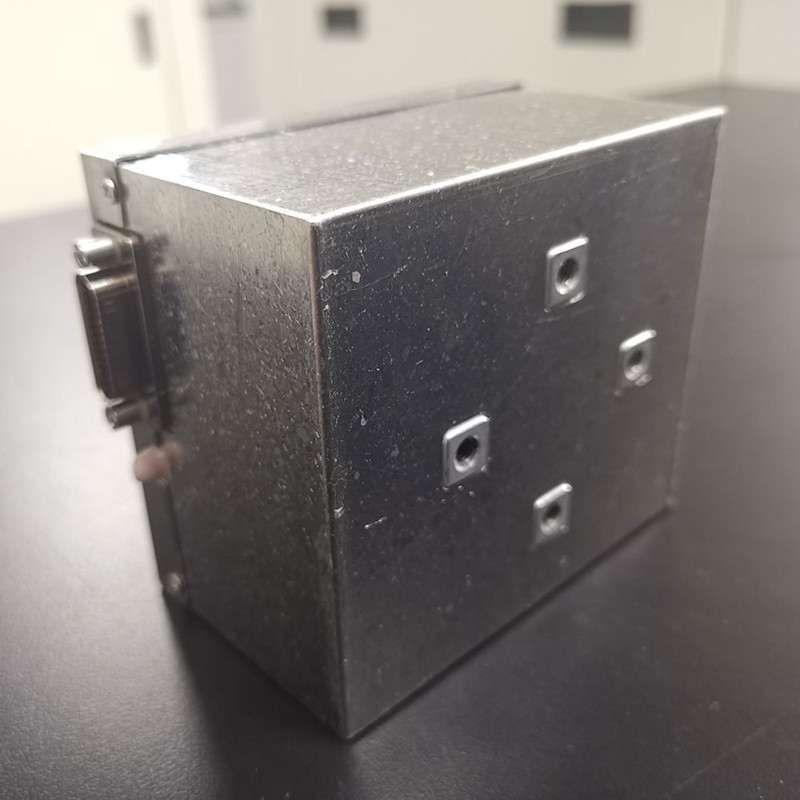

Ring Laser Gyroscope-JIO50 é um laser de máquinas de frequência dupla de alta precisão de alta precisão Gyro desenvolvido e produzido pela Jioptics Company. Tem as vantagens de alta precisão, fonte de alimentação simples, alta integração e saída digital. Ele pode medir o movimento angular do transportador ao redor do eixo sensível e emitir duas ondas quadradas ortogonais. É amplamente utilizado na integração de sistemas de posicionamento/navegação, controle de incêndio e controle de vôo, vigilância e reconhecimento nos campos de mísseis e seus veículos de lançamento, navios, aeronaves, drones e veículos blindados.
Modelo:JIO50-RLG
Enviar consulta
Descrição do produto
O giroscópio de laser anel-JIO50 está disponível nos modelos A, B e C para atender às suas diferentes necessidades.
Funções
Meça o ângulo de rotação em torno do eixo sensível e emitir duas ondas quadradas ortogonais.
Desempenho
Giroscópio a laser do tipo Jio50 são mostrados na Tabela 1
Tabela 1 Principais indicadores técnicos de giroscópio
Tabela 1 Principais indicadores técnicos de giroscópio
| número de série | parâmetro | unidade | Grau A. | Grau b | Grau c | Observação |
| 1 | Viés zero | °/h | ≤0,5 | / | ||
| 2 | Estabilidade de viés | °/h | ≤0,5 % | ≤1 % | ≤3 % | 100s, 1c |
| 3 | Repetibilidade de viés zero | °/h | ≤0,5 % | ≤1 % | ≤3 % | 1s |
| 4 | Coeficiente de caminhada aleatória | °/h 1/2 | ≤2 ‰ | ≤5 ‰ | ≤9 ‰ | / |
| 5 | Fator de escala | "/pulso | 3.370 |
|
||
| 6 | Não linearidade do fator de escala | ppm | ≤5 | / | ||
| 7 | Repetibilidade do fator de escala | ppm | ≤5 | 1s | ||
| 8 | Sensibilidade magnética | °/(h · gs) | ≤4 ‰ | / | ||
| 9 | Taxa angular de entrada máxima | °/s | ≥ ± 400 | / | ||
| 1 0 | Hora de início | os s | ≤10 |
|
||
Adaptabilidade ambiental
a) Temperatura de trabalho: -40 ℃ ~ + 65 ℃
b) Temperatura de armazenamento: -45 ℃ ~ + 85 ℃
c) Vibração: 9,6g no total;
d) choque: 30g/11ms (meio seno) ou 75g/6ms (meio seno);
e) baixa pressão: 5000m acima do nível do mar.
b) Temperatura de armazenamento: -45 ℃ ~ + 85 ℃
c) Vibração: 9,6g no total;
d) choque: 30g/11ms (meio seno) ou 75g/6ms (meio seno);
e) baixa pressão: 5000m acima do nível do mar.
| Frequência (Hz) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Densidade espectral de potência (G 2 /Hz) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
Fonte de alimentação e interface elétrica
a) fonte de alimentação
Tipo: ± 5V, +15V
Requisitos: +5V - atual 180mA, estabilidade ± 50mv, ondulação <50mv
-5V - atual 60mA, estabilidade ± 50mv, ondulação <50mv
+15V - atual 240mA, estabilidade ± 100mv, ondulação <100mv
b) Consumo de energia: <6w
c) Tipo de interface elétrica: J30J-25ZKP
D) Definição da interface: A definição de pinos de interface elétrica é mostrada na Tabela 2.
Tipo: ± 5V, +15V
Requisitos: +5V - atual 180mA, estabilidade ± 50mv, ondulação <50mv
-5V - atual 60mA, estabilidade ± 50mv, ondulação <50mv
+15V - atual 240mA, estabilidade ± 100mv, ondulação <100mv
b) Consumo de energia: <6w
c) Tipo de interface elétrica: J30J-25ZKP
D) Definição da interface: A definição de pinos de interface elétrica é mostrada na Tabela 2.
Tabela 2 Tabela de definição de interface elétrica
| número do pino | definição | Observação |
| 1 | +15V | entrada de energia |
| 2 | +15VGND | +15V Power Ground |
| 3 | NC | nulo |
| 4 | Gnd | +5V, -5V Power Ground |
| 5 | NC | nulo |
| 6 | +5V | entrada de energia |
| 7 | -5V | entrada de energia |
| 8 | AGOSTO | Sinal de saída de onda quadrada 1 (nível TTL) |
| 9 | Bout | Sinal de saída de onda quadrada 2 (nível TTL) |
| 10 | Tmp3 | Termômetro de resistência à platina 3 |
| 11 | TComa | 3 Terminais comuns de resistência à platina |
| 12 | TMP1 | Resistência à platina 1 |
| 13 | TMP2 | Resistência à platina 2 |
| 14 | +15V | entrada de energia |
| 15 | +15VGND | +15V Power Ground |
| 16 | NC | nulo |
| 17 | Gnd | +5V, -5V Power Ground |
| 18 | NC | nulo |
| 19 | +5V | entrada de energia |
| 20 | -5V | entrada de energia |
| vinte e um | AGOSTO | Sinal de saída de onda quadrada 1 (nível TTL) |
| vinte e dois | Bout | Sinal de saída de onda quadrada 2 (nível TTL) |
| vinte e três | Gnd | +5V, -5V Power Ground |
| vinte e quatro | NC | Top giratório |
| 25 | NC | Top giratório |
| Os modelos de resistores de platina 1, 2 e 3 são pt1000 | ||
Confiabilidade
MTBF: 10000H
Tempo de trabalho contínuo: o tempo de trabalho contínuo não é inferior a 24 horas após a energia.
Tempo de trabalho contínuo: o tempo de trabalho contínuo não é inferior a 24 horas após a energia.
Forma e interface mecânica
a) Peso: ≤620g ± 20g
b) Forma e interface mecânica: como mostrado na Figura 1.
b) Forma e interface mecânica: como mostrado na Figura 1.
