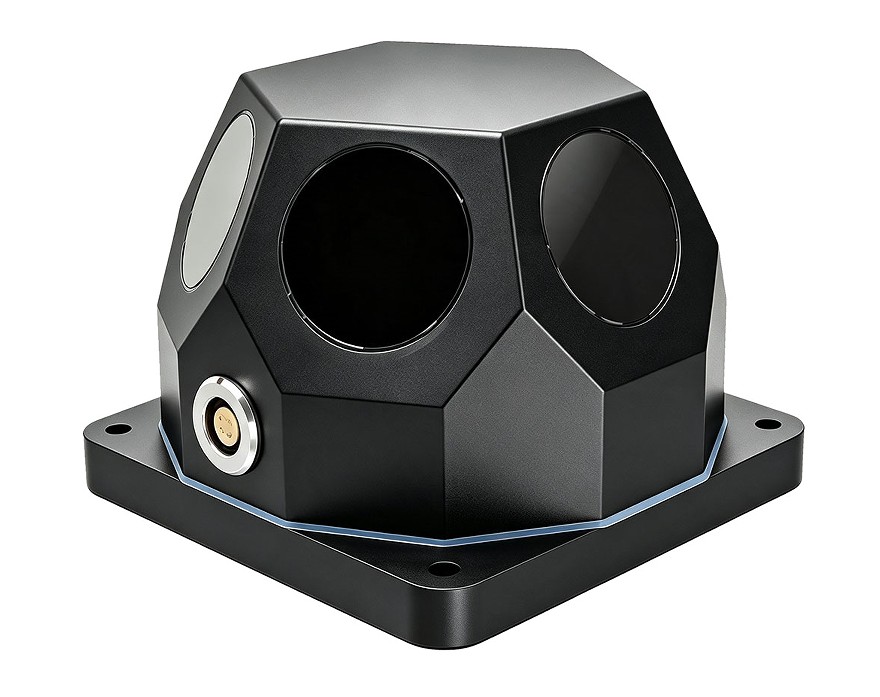

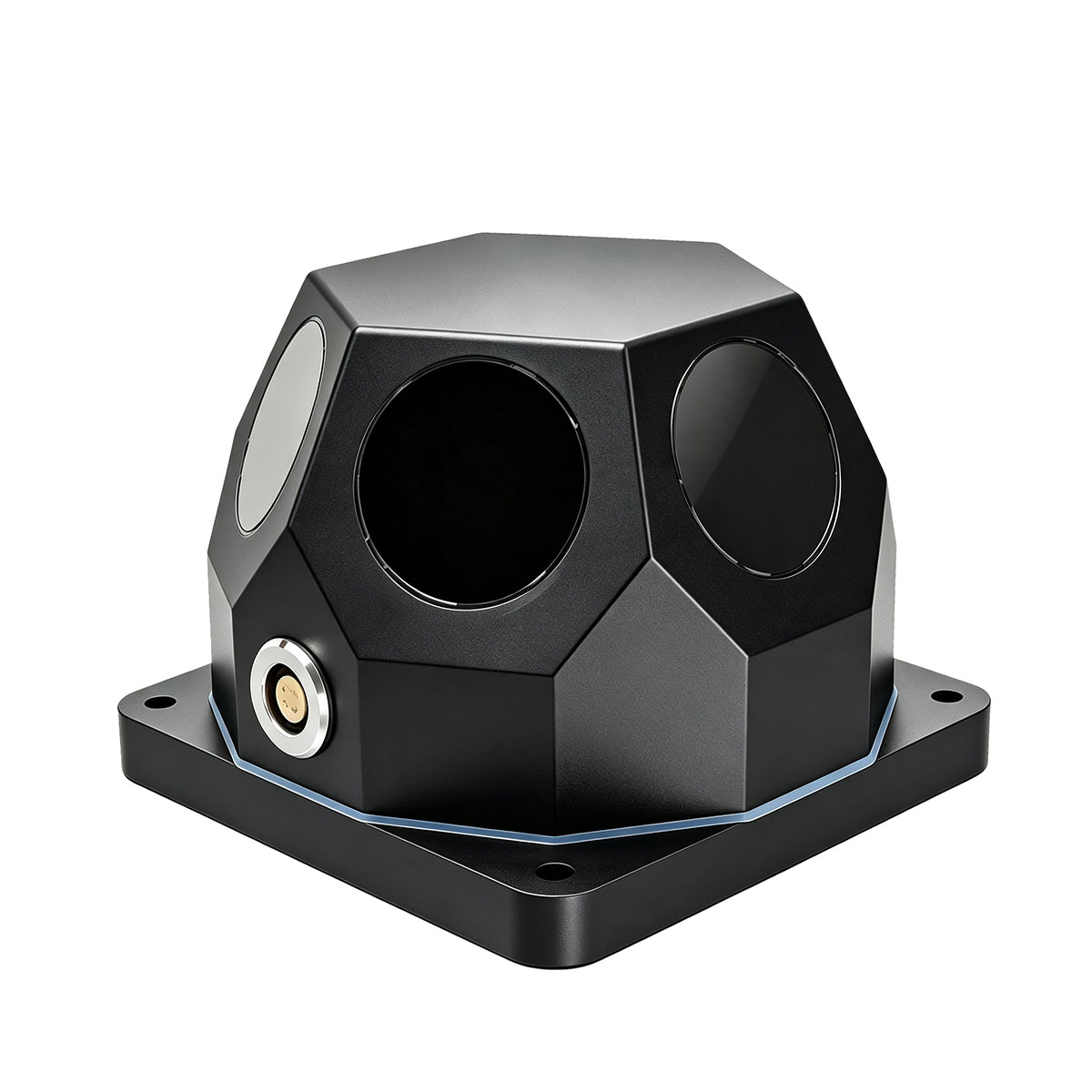

Sistema de alerta a laser montado em plataforma LWS360D
O sistema de alerta a laser STA LWS360D está equipado com seis janelas de detecção para detecção omnidirecional de 360°. Ele detecta ameaças de laser em tempo real e aciona alarmes visuais sonoros rápidos. Apresentando design modular e alta confiabilidade, ele permite fácil implantação e instalação em cenários complexos, incluindo plataformas terrestres, montadas em veículos e embarcadas.
Comprimento de onda de detecção: 900-1700nm
Faixa de detecção:≥5km
Campo de visão de detecção: 360°(90°X6)
Enviar consulta
Descrição do produto
O Sistema de Alerta Laser STA-LWS360D consiste em duas unidades funcionais: módulo receptor de sinal laser e módulo de alarme acústico-óptico. Equipado com seis janelas de recepção de sinal de laser, ele realiza detecção omnidirecional de 360 graus sem cegamento, que pode perceber, detectar e identificar em tempo real sinais externos de ameaça de radiação laser recebidos. Ao capturar sinais válidos de ameaça de laser, o módulo receptor emite sinais de disparo de alarme imediatamente para ativar o módulo de alarme acústico-óptico.
Com arquitetura modular, o sistema apresenta estrutura compacta, alta confiabilidade operacional e facilidade de instalação, comissionamento e manutenção. Compatível com plataformas transportadas por veículos, navios e outras plataformas, as posições de montagem podem ser organizadas de forma flexível de acordo com os requisitos da missão de combate para realizar tarefas de detecção de laser e alerta de ameaças em vários cenários complexos.
Com arquitetura modular, o sistema apresenta estrutura compacta, alta confiabilidade operacional e facilidade de instalação, comissionamento e manutenção. Compatível com plataformas transportadas por veículos, navios e outras plataformas, as posições de montagem podem ser organizadas de forma flexível de acordo com os requisitos da missão de combate para realizar tarefas de detecção de laser e alerta de ameaças em vários cenários complexos.
Campos de aplicação de dispositivos de alerta a laser
• Detecte ameaças de laser inimigas
• Designador de alvo de laser （LTD）
• Telêmetro a laser (LRF)
•Montado em veículo (os produtos podem ser personalizados de acordo com os requisitos)
• Designador de alvo de laser （LTD）
• Telêmetro a laser (LRF)
•Montado em veículo (os produtos podem ser personalizados de acordo com os requisitos)
Principais parâmetros técnicos
| Módulo | STA-LWS360D |
| Tipo de detector | InGaAs |
| Objeto de reconhecimento | Todas as ameaças de laser na faixa de 900 a 1700 nm |
| Alcance de detecção | ≥5km (quanto mais forte o laser, mais distante será a detecção e vice-versa) |
| Comprimento de onda de detecção | 0,9 ~ 1,7 μm (personalizável de acordo com as necessidades) |
| Sensibilidade de detecção | ≥100 μW/cm² |
| Tempo de resposta | <10ms |
| Campo de visão de detecção | 360 ° (sem pontos cegos) |
| Janela de detecção de laser | 6 |
| Ângulo de detecção de janela única | 90° |
| Durabilidade | IP68 |
| Método de alarme | Alarme sonoro e visual |
| Tensão de trabalho | CC 24V |
| Modo de fonte de alimentação: | Fonte de alimentação CC externa; |
| Interface de sinal | Interface de plugue de aviação de quatro núcleos |
| Modo de trabalho | Aviso acionado |
| Peso | ≤350g |
| Dimensão geral | 95x95x68mm(Personalizável de acordo com a necessidade) |
| Temperatura operacional | 20 ℃~ +55 ℃ (A temperatura pode ser estendida de - 40 ℃ a +55 ℃.) |
| Temperatura de armazenamento | -40℃~ +65℃ |
Nota: Os alarmes laser com interfaces de comunicação podem ser personalizados de acordo com os requisitos.

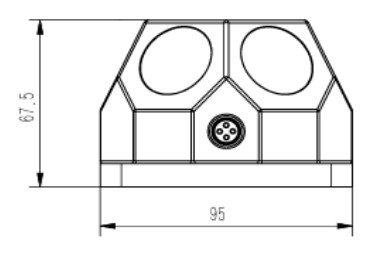

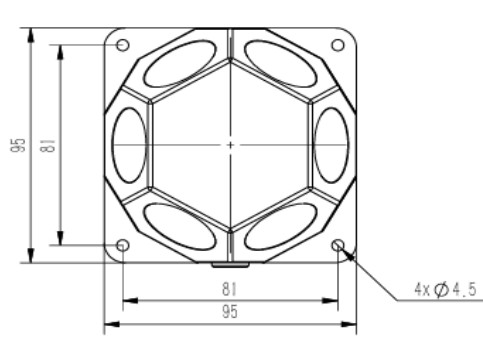

Tamanho LWS do sistema de alerta a laser STA LWS360D
Imagem física do módulo de alarme de som e luz (personalizável)
Definição de Interface
Fonte de alimentação e interface de saída de sinal de alarme:
Tabela 1 Definição da fonte de alimentação e interface de saída de sinal de alarme
Tabela 1 Definição da fonte de alimentação e interface de saída de sinal de alarme
| Alfinete | Definição | Notas |
| 1 | +24V | Fonte de alimentação 24V |
| 4 | GND | |
| 2 | Sinal de alarme+ | Saída de sinal |
| 3 | Sinal de alarme- |
Fonte de alimentação e interface de entrada de sinal de alarme:
Tabela 2 Definição da fonte de alimentação e interface de entrada de sinal de alarme
Tabela 2 Definição da fonte de alimentação e interface de entrada de sinal de alarme
| Alfinete | Definição | Notas |
| 1 | +24V | Fonte de alimentação 24V |
| 4 | GND | |
| 2 | Sinal de alarme+ | Entrada de sinal |
| 3 | Sinal de alarme- |
