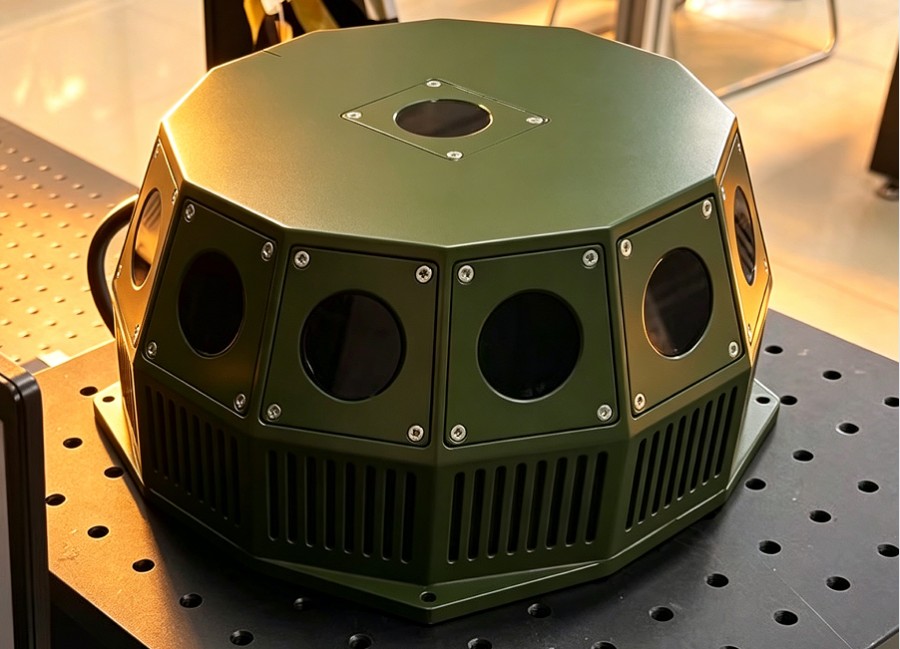

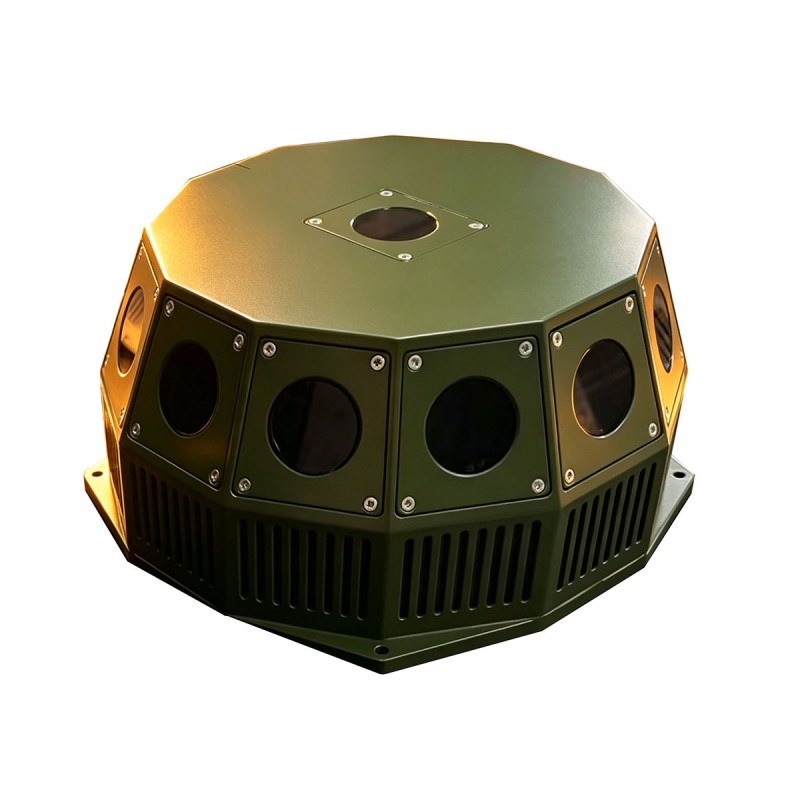

Sistema de alerta a laser LWS360DX
O sistema distribuído de alerta a laser STA-LWS360DX integra funções de alerta a laser e decodificação de sinal. Equipado com 13 unidades de detecção, atinge detecção de azimute total de 360°. Ao detectar sinais de pulso de laser, o sistema emite informações de azimute de ameaça em tempo real. Ele pode acionar alarmes acústico-ópticos ou acionar lasers chamariz para replicar padrões de código interceptados para interferência enganosa.
Comprimento de onda de detecção: 900-1700nm
Faixa de detecção:≥5km
Campo de visão de detecção: Azimute: 360°, Passo: -15° a 90°
Enviar consulta
Descrição do produto
O sistema distribuído de alerta a laser STA-LWS360DX é equipado com 13 unidades de detecção, realizando cobertura sem cegamento de azimute de 360° e elevação de -15°~90°. Ele pode perceber, detectar e identificar em tempo real sinais externos de ameaça de radiação laser. Construído com um decodificador de alta precisão, o sistema suporta reconhecimento de códigos de até 32 bits. Ele pode cooperar com lasers de alta energia para formar um sistema autônomo de engano angular, desviar armas guiadas por laser e proteger alvos amigos.
Adotando uma arquitetura modular, o sistema apresenta layout compacto e alta confiabilidade operacional com instalação, comissionamento e manutenção convenientes. Compatível com plataformas terrestres, montadas em veículos e embarcadas, permite um layout flexível de acordo com missões de combate para cumprir tarefas de detecção de ameaças a laser, alerta precoce e contramedidas optoeletrônicas em diversos cenários complexos.
Adotando uma arquitetura modular, o sistema apresenta layout compacto e alta confiabilidade operacional com instalação, comissionamento e manutenção convenientes. Compatível com plataformas terrestres, montadas em veículos e embarcadas, permite um layout flexível de acordo com missões de combate para cumprir tarefas de detecção de ameaças a laser, alerta precoce e contramedidas optoeletrônicas em diversos cenários complexos.
Cenários de aplicação:
a)Plataformas terrestres/montadas em veículos/transportadas em navios: Produzem informações de alerta de ameaça a laser para orientar radares optoeletrônicos para capturar e rastrear azimutes de ameaça;
b) Cooperar com lasers de alta energia para construir um sistema autônomo de engano a laser, desviar armas guiadas por laser e proteger alvos amigos.
b) Cooperar com lasers de alta energia para construir um sistema autônomo de engano a laser, desviar armas guiadas por laser e proteger alvos amigos.
Principais parâmetros técnicos
| Unid | Indicadores |
| Modelo | STA-LWS360DX |
| Tipo de detector | InGaAs |
| Comprimento de onda de detecção | 0,9 ~ 1,7 μm (personalizável de acordo com as necessidades) |
| Objeto de reconhecimento | Todas as ameaças de laser na faixa de 900 a 1700 nm |
| Alcance de detecção | ≥5km (quanto mais forte o laser, mais distante será a detecção e vice-versa) |
| Alcance de detecção de laser | Azimute: 360° |
| Passo: -15° a 90° | |
| Resolução angular | 15° |
| Sensibilidade de detecção | ≥100 μW/cm² |
| Tempo de resposta | <10ms |
| Raio de interceptação | ≥50m (condições climáticas moderadas de temperatura normal, indicador de meta 120mJ) |
| Número máximo de bits de código identificáveis | 9:32 bits (irradiação estável) |
| Modo de trabalho | Aviso acionado |
| Dimensão geral | 210 mm × 210 mm × 105 mm |
| Peso | ≤3kg |
| Temperatura operacional | -40℃ ~ +55℃ |
| Temperatura de armazenamento | -40℃ ~ +60℃ |
| Nível de proteção | IP66 |
| Teste de vibração | 5 ~ 16 Hz: 1,5 mm; 16 a 60 Hz: 1,5g |
| Teste de impacto | 10g/11ms |
Características do produto do sistema de alerta a laser STA-LWS360DX
•Poderosa função de decodificação, combinada com equipamento laser de alta potência, pode enganar bombas guiadas por laser.
• Detecção PRF (Frequência de Repetição de Pulso)
• Detecção e rastreamento simultâneo de múltiplas ameaças
• Redefina a entrada para zero para apagar dados críticos da memória
• Alto valor de MTBF
• Equipamento de teste de manutenção de nível O
•Proteção IP67 contra entrada de água e poeira
•Resistência ao teste de névoa salina 800 horas
• Detecção PRF (Frequência de Repetição de Pulso)
• Detecção e rastreamento simultâneo de múltiplas ameaças
• Redefina a entrada para zero para apagar dados críticos da memória
• Alto valor de MTBF
• Equipamento de teste de manutenção de nível O
•Proteção IP67 contra entrada de água e poeira
•Resistência ao teste de névoa salina 800 horas

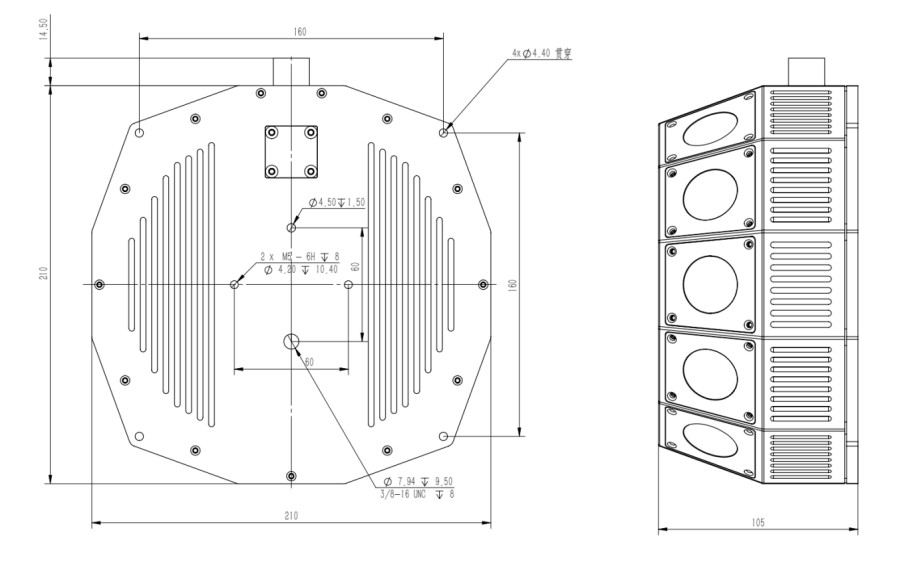

Diagrama de estrutura de contorno
Fonte de alimentação e interface de comunicação
| Serial | Definição de alfinete | Função | Observação |
| 1 | PIN1 | T+ | Roxo |
| 2 | PIN2 | T- | Laranja |
| 3 | PIN3 | R+ | Amarelo |
| 4 | PIN4 | +24V | Azul |
| 5 | PIN5 | +24V | Cinza |
| 6 | PIN6 | R- | Verde |
| 7 | PIN7 | GND | Branco |
| 8 | PIN8 | GND | Marrom |
| 9 | PIN9 | TTL | Vermelho |
| 10 | PIN10 | GND | Preto |
Notas:Para mais informações sobre o produto, entre em contato com a equipe Jioptics.
