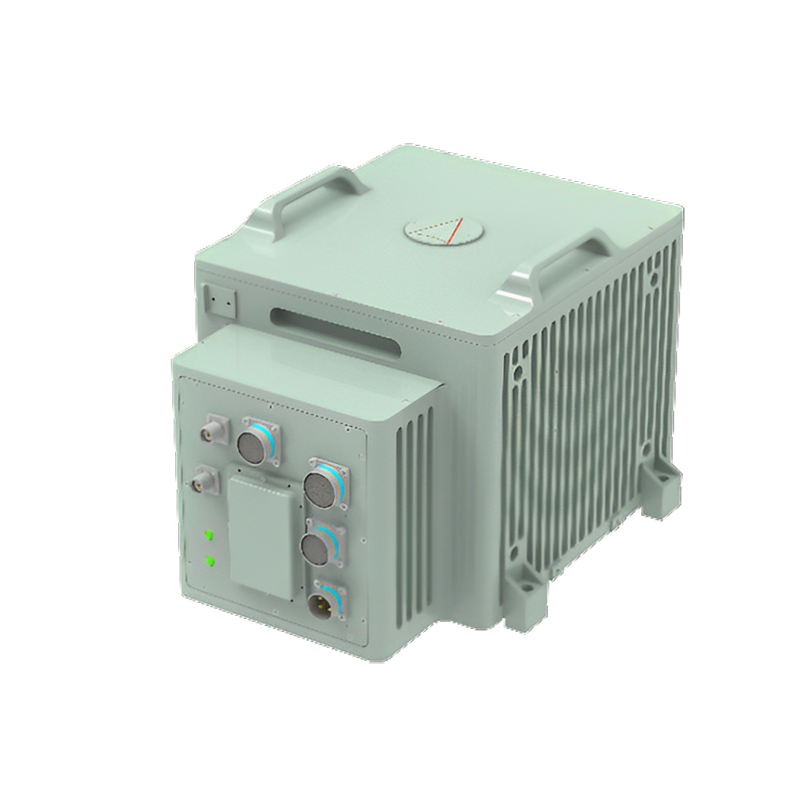

Sistema de navegação inercial de giroscópio a laser de anel de alta precisão

O sistema de navegação inercial Strapdown do giroscópio a laser de anel de alta precisão é um sistema de navegação inercial baseado no giroscópio a laser de anel e no acelerômetro flexível de quartzo. Pode ser combinado com altímetro, GNSS, velocímetro e outros equipamentos auxiliares, pode fornecer transportadora aérea, transportadora terrestre e outras informações de navegação, como velocidade, posição e atitude.

Modelo:JIO-D90A

Enviar consulta Baixar PDF

Descrição do produto

Sistema de navegação inercial Strapdown de giroscópio a laser de anel de alta precisão Introdução

O sistema de navegação inercial Strapdown do giroscópio a laser de anel-D90A é um sistema de navegação inercial baseado no giroscópio a laser de anel e no acelerômetro flexível de quartzo. Pode ser combinado com altímetro, GNSS, velocímetro e outros equipamentos auxiliares, pode fornecer transportadora aérea, transportadora terrestre e outras informações de navegação, como velocidade, posição e atitude.

A série D90A de sistemas de navegação inercial pode ser amplamente utilizada em tanques, todos os tipos de veículos blindados, artilharia autopropulsada, foguetes, todos os tipos de veículos aéreos não tripulados, aeronaves, navios, automóveis, trilhos de alta velocidade, veículos não tripulados, comunicação móvel por satélite sistemas, perfuração e outras plataformas de transporte. Controle de vôo, estabilização de atitude, plataforma de estabilização de armas, posicionamento e posicionamento, etc.

Características técnicas

Giroscópio a laser de anel de alta precisão e acelerômetro de quartzo
Auto-alinhamento opcional de base estática ou móvel
Calibração e compensação de parâmetros de erro em toda a faixa de temperatura
Diversas interfaces de entrada opcionais para GNSS/Hodômetro/DVL
Modos de navegação configuráveis
Excelente adequação ambiental
Padrões militares

Cenários típicos de aplicativos

Navegação de veículos submarinos
Posicionamento e localização do norte para veículos terrestres
Estabilização e controle para transportadora em movimento
Medição de atitude para aplicações exigentes

Principais funções do sistema

Tem a função de emitir informações como posição do transportador, direção, ângulo de atitude, taxa angular e velocidade em tempo real;
Possui modos de trabalho como navegação inercial pura e navegação integrada INS/GNSS (incluindo Beidou);
Possuir a função de receber informações de navegação por satélite fornecidas pelo equipamento padrão de freqüência do sistema de tempo externo;
Tem a função de auto-alinhamento do solo e suporta a função de alinhamento do ar;
Possui funções como autoteste inicial, autoteste periódico, relatório de status, compensação de erro de instalação e armazenamento não volátil.

Composição e dimensões do sistema

Todo o sistema é composto por duas partes: o instrumento principal de navegação inercial e o suporte do instrumento principal de navegação inercial. Entre eles, as dimensões externas do instrumento principal são as seguintes:

Principais indicadores técnicos do sistema

Precisão do sistema Precisão do sistema	Navegação Inercial Pura/Navegação Inercial Pura		1,0 milhas náuticas/4h, CEP
	Navegação integrada/Navegação com GNSS		â¤5m , 1Ï _
	Ângulo de direção/Direção		0,01°, RMS
	Atitude horizontal (rolar e inclinar) Atitude Horizontal (jogue		0,005°, RMS
	Velocidade Inercial Pura		1 m/s, RMS
	Velocidade de navegação integrada GNSS		0,1 m/s, RMS
Indicadores de dispositivos inerciais Parâmetros de giroscópio e acelerômetro	giroscópio a laser _ giroscópio	Alcance/Intervalo	± 6 00 graus/s
		Estabilidade de viés	¤0,02 graus/h, 1Ï
		Repetibilidade de viés zero Repetibilidade de polarização	¤0,02 graus/h, 1Ï
		Fator de escala não linearidade	1 ppm
	Acelerômetro Acelerômetro	Alcance/Intervalo	± 15g _
		Estabilidade de viés	¤10Î¼g , 1Ï
		Repetibilidade de viés zero Repetibilidade de polarização	¤10Î¼g , 1Ï
		Fator de escala não linearidade	15 ppm
alinhar o tempo Alinhar o tempo	Partida a Frio		â¤ 8 minutos
	Reiniciar		¤ 5min _
	Partida aérea/em voo		¤15min
interface recursos interface	Tensão de alimentação/Tensão		18~36VCC
	Consumo de energia		¤ 40W @ 24VCC
	Interface Elétrica/Elétrica		RS232 × 2 RS422 × 3 PODE × 2 Ethernet × 1 1pps × 1
	Taxa de atualização de dados (configurável)		200 Hz a 115,2 kbps _ _ _
Usar ambiente Ambiental	Temperatura de operação		-40°C ~ 65°C
	Temperatura de armazenamento/temperatura de armazenamento		-55°C ~ 85°C
	Usar Altitude/Altitude		20000m
	Umidade		95% (25°C)
	Vibração/Vibração		5g @ 20~2000Hz
	Choque/Choque		40 g, 11 ms, 1/2 seno
Propriedades físicas Físicas	Dimensões/Tamanho (CLA)		370 x 275 x 244 mm _
	Peso/ Peso		19kg

Nota: A estrutura pode ser personalizada de acordo com os requisitos do usuário.
