Sensores de bússola eletrônica 3D de alta precisão

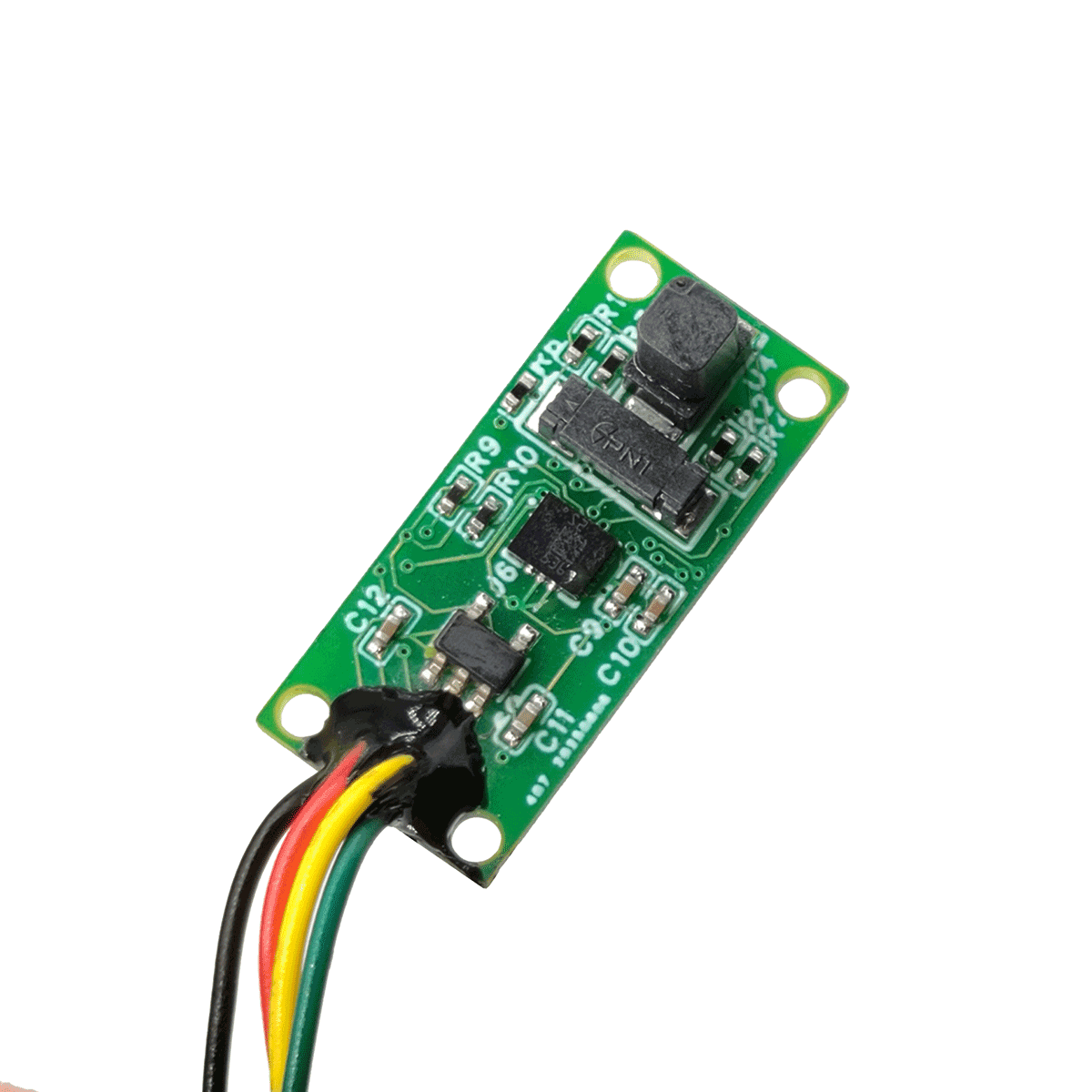

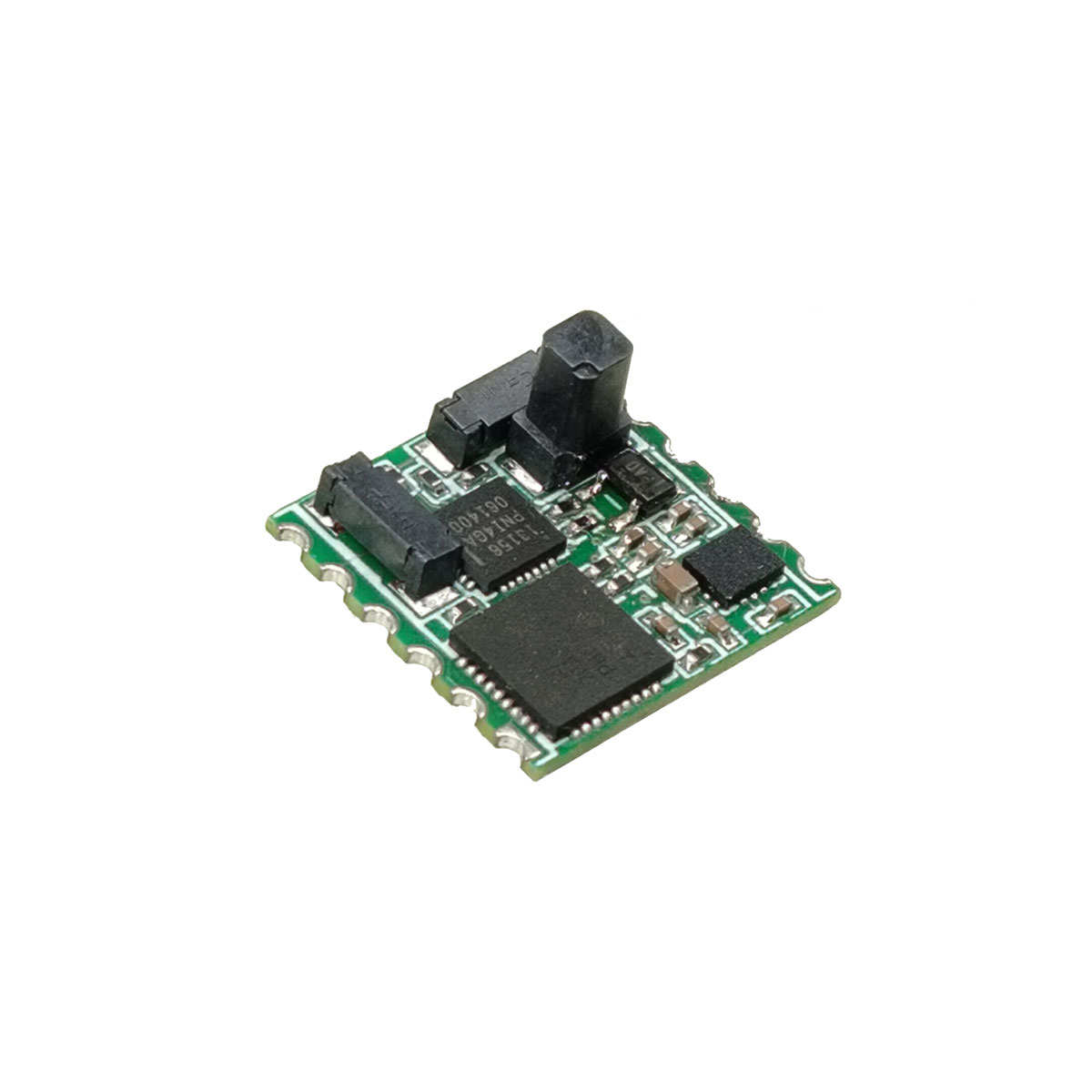

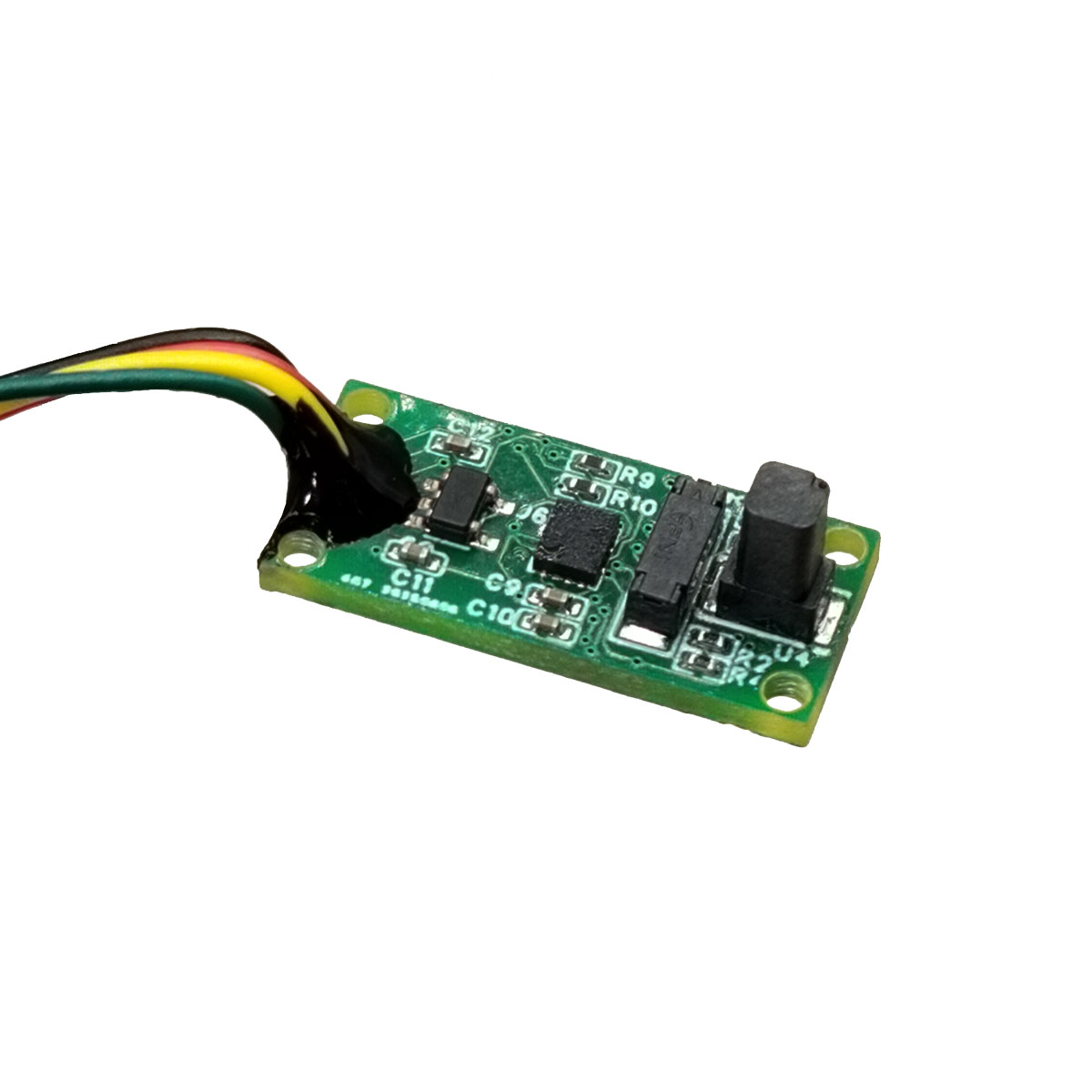

A bússola eletrônica 3D em miniatura STA-HD807 integra um sensor magnético de 3 eixos, acelerômetro de 3 eixos e microprocessador. Ele apresenta algoritmos integrados para calcular ângulos de direção, inclinação e rotação e suporta compensação e correção para interferências magnéticas fortes e suaves, proporcionando medição de atitude de alta precisão.

Enviar consulta

Descrição do produto

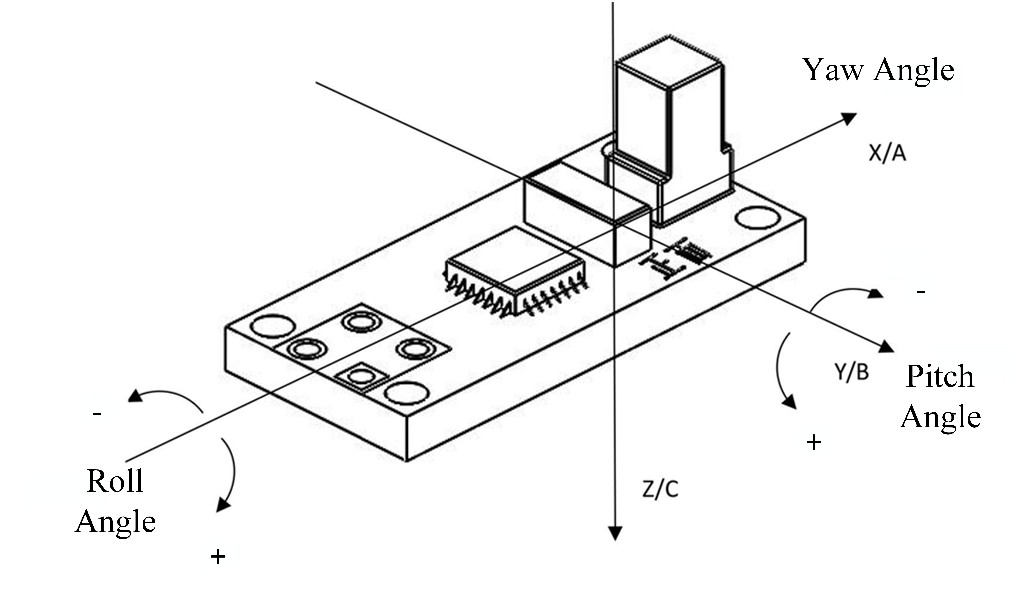

Ele fornece aos usuários dados angulares tridimensionais, incluindo rumo, inclinação e rotação. Este módulo é amplamente aplicado na aviação, navegação marítima, levantamento de perfuração, militar e outros campos que exigem orientação e navegação de alto desempenho.

Recursos do produto

★Alta Precisão
Precisão de guinada: 0,3°RMS (pitch≤40°).
Precisão do ângulo de inclinação/rotação: 0,3°RMS (inclinação<80°).

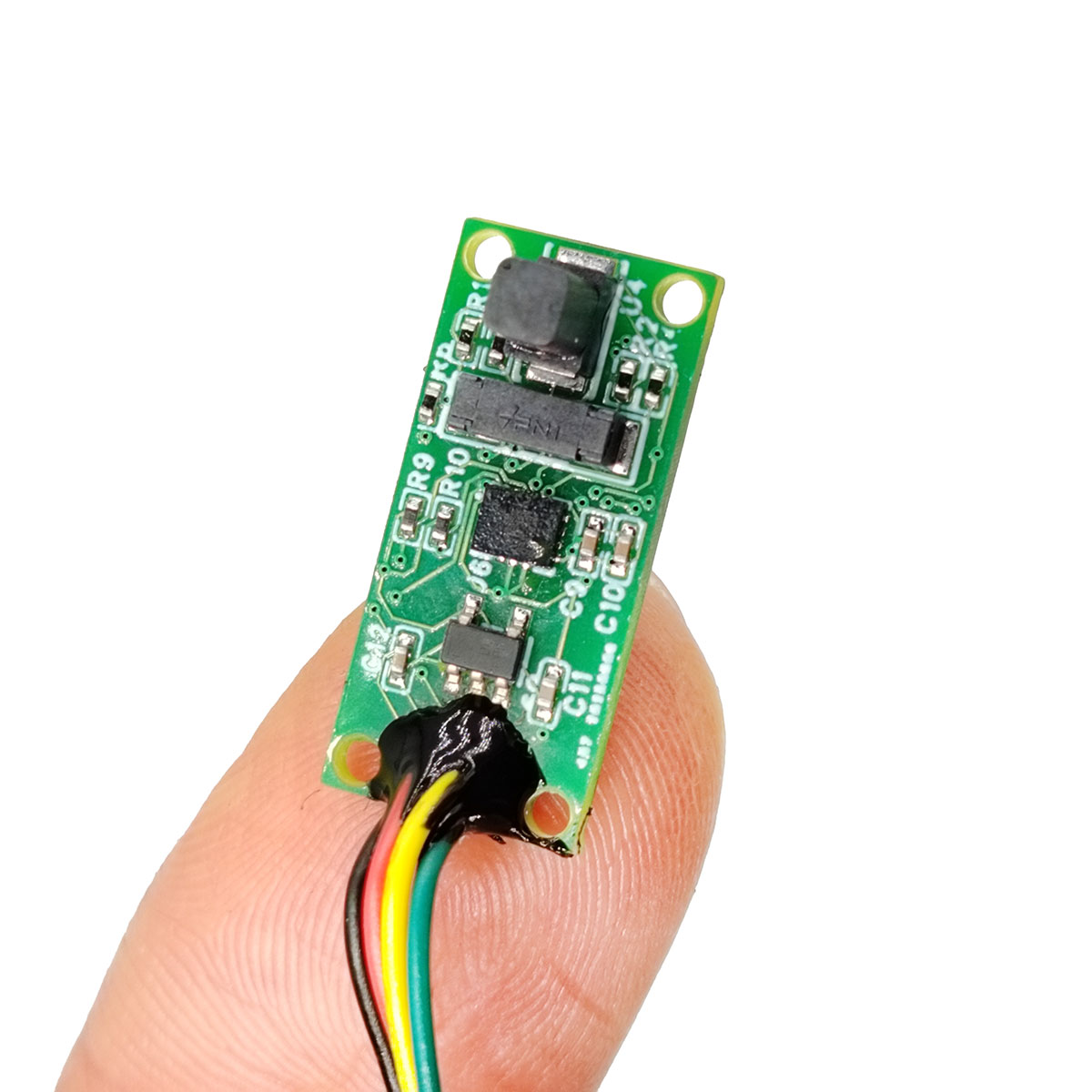

★Tamanho compacto: Placa nua - 20 mm × 10 mm × 8 mm (espessura do PCB: 1,6 mm)
★ Calibração magnética suave/dura de fácil utilização: Possui recursos de calibração magnética suave/dura

Aplicações de produtos

●Navegação e topografia marítima
●Navegação GPS Integrada
●Imageadores infravermelhos
●Telêmetros a laser
●Instrumentos de levantamento oceanográfico
● Veículos aéreos não tripulados
●Telescópios portáteis

Parâmetros de desempenho

Parâmetro				Especificação
Ângulo de guinada	Faixa de medição			0°~359,9°
	Precisão	Calibração Planar（\|Inclinação\|≤10°）		<0,3°(RMS)
		Calibração 3D（\|Rolo\|≤40°）		<0,5°(RMS)
	Resolução			0,01°
	Repetibilidade			0,1°(RMS)
Ângulo de inclinação	Faixa de medição	Tom		-90°~90°
		Rolar		-180°~180°
	Precisão	Tom	\|Inclinação\|≤80°	<0,3°(RMS)
		Rolar	\|Rolar\|≤80°	<0,3°(RMS)
	Resolução			0,01°
	Repetibilidade			0,1°(RMS)
Taxa de atualização de dados	≤10Hz

Desempenho elétrico e dimensões mecânicas

Parâmetro	Especificação
Tensão de alimentação	DC 5V ~ 9V (Típico: 5V)
Corrente operacional	26mA
Interface de comunicação	TTL
Taxa de transmissão	300 ~ 115200 (Padrão: 115200)
Temperatura operacional	-20℃~60℃
Temperatura de armazenamento	-55℃~80℃
Dimensões	22 mm × 10 mm × 8 mm
Peso	1,1g
Conector	Cabos

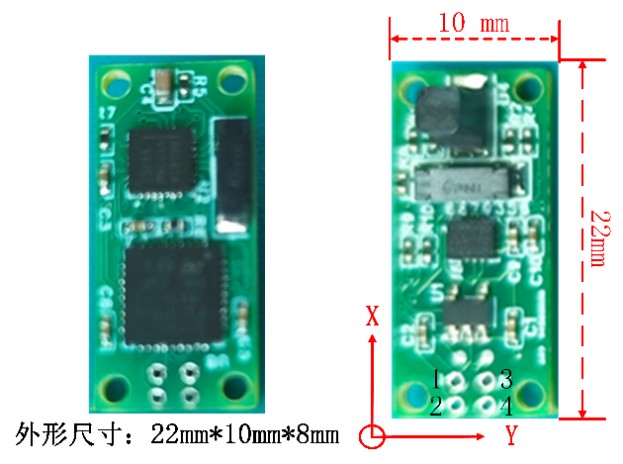

Dimensões de contorno e definições de interface

Pino nº.	Nome	Cor	Descrição
1	CCV	(Vermelho)	Fonte de alimentação positiva
2	GND	(Preto)	Fonte de alimentação negativa (terra)
3	RXD	(Azul/Amarelo)	Recepção de comunicação serial (Rx), transmissão de comunicação serial (Tx) +3,3V nível TTL, taxa de transmissão padrão 115200
4	TXD	(Verde)

Requisitos e recomendações ambientais para instalação da bússola

a) Antes de usar a bússola, recomenda-se realizar a calibração do campo magnético para melhorar a precisão da medição do rumo. Se o ambiente magnético mudar ou a precisão da medição se tornar insatisfatória, recalibre a bússola imediatamente. b) Para obter a precisão ideal do rumo, instale a bússola em uma plataforma o mais longe possível de interferências magnéticas. Embora o STA-HD-807 possa calibrar interferências magnéticas suaves e fortes presentes na plataforma, uma interferência maior resultará em menor precisão de rumo pós-calibração.

c) Evite instalar a bússola em plataformas ou em ambientes com interferência magnética alternada. A bússola só pode corrigir efetivamente interferências magnéticas estáticas suaves e duras, e não interferências magnéticas alternadas. Portanto, escolha um local de instalação o mais distante possível de fontes de campos magnéticos alternados, como motores, linhas de energia CA, transformadores e vários interruptores eletromagnéticos.

d) A bússola não pode realizar medições precisas em plataformas que sofram vibrações, tremores ou movimentos não estacionários.
