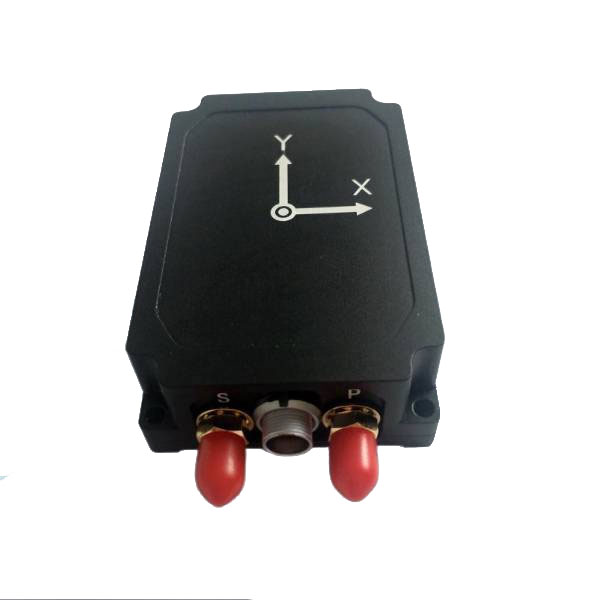

Sistema de navegação integrado de alta precisão de giroscópio de fibra óptica-óptica
JIO-100B0 Sistema de navegação integrado de navegação de giroscópio de altura da altura do giroscópio de altura do giroscópio de alta fibra possui giroscópio e acelerômetro de alto desempenho integrados. E o módulo de navegação por satélite pode obter atitude de alta precisão ao ar livre, velocidade, medição de posição.
Modelo:JIO-100B0
Enviar consulta
Descrição do produto
JIO-100B0 Fibra óptica de giroscópio de alta precisão Sistema de navegação integrada com capacidade de fusão multi-sensor, ele pode ser integrado a odômetros externos, speedômetros, etc. As informações são fundidas para manter a precisão da navegação quando o GNSS é inválido.
A instalação do Jioptics do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração, e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atende aos requisitos de especificação, também fornece desempenho de alta qualidade, atenda à demanda de usuários finais.
A instalação do Jioptics do giroscópio de fibra óptica para fornecer facilidade de flexibilidade de integração, e nosso kit de ferramentas de desenvolvedores para prototipagem rápida, não apenas atende aos requisitos de especificação, também fornece desempenho de alta qualidade, atenda à demanda de usuários finais.
Nossos serviços
A Jioptics é uma equipe profissional e eficiente. Forneça serviços OEM/ODM para você, entre em contato conosco para personalizar seu giroscópio de fibra óptica exclusiva
Recursos do produto
-0,1 ° Precisão de atitude, precisão de posicionamento 2M
- capaz de fusão de sensor auxiliar externo
- Faixa de temperatura operacional: -40 ℃ ~+60 ℃
- Resistência ao choque e vibração muito alta
- Gabinete selado IP65 para ambientes severos
- Interfaces ricas, suporta RS232, RS422, lata e outras interfaces padrão
- alta confiabilidade
- capaz de fusão de sensor auxiliar externo
- Faixa de temperatura operacional: -40 ℃ ~+60 ℃
- Resistência ao choque e vibração muito alta
- Gabinete selado IP65 para ambientes severos
- Interfaces ricas, suporta RS232, RS422, lata e outras interfaces padrão
- alta confiabilidade
Características elétricas
- Fonte de alimentação: 5V (Typ)
- Poder nominal: 3W (máximo)
-Ripple: 100mv (pico a pico)
- Poder nominal: 3W (máximo)
-Ripple: 100mv (pico a pico)
Cenários de aplicação
Ao combinar o software para diferentes cenários de aplicativos, o produto pode ser amplamente utilizado em máquinas de construção
Rastreamento e posicionamento inteligentes, sistema não tripulado de direção automática, gerenciamento de posicionamento de equipamentos em larga escala, comercial
Drones industriais, etc.
Rastreamento e posicionamento inteligentes, sistema não tripulado de direção automática, gerenciamento de posicionamento de equipamentos em larga escala, comercial
Drones industriais, etc.
Dimensões mecânicas
Parâmetros técnicos:
| Atributos | Parâmetro | Índice | Observação |
| Precisão do cabeçalho | GNSS duplo | 0,1 ° | 2M de linha de base |
| Único GNSS | 0,2 ° | Precisa manobrar | |
| Pós-processamento | 0,03 ° |
|
|
| Manter precisão | 0,2 °/min | Falha no GNSS | |
| Precisão da atitude | GNSS eficiente | 0,1 ° | Ponto único L1/L2 |
| Combo de inércia/odômetro | 0,1 ° (rms) | Opcional | |
| Pós-processamento | 0,02 ° |
|
|
| Manter precisão | 0,2 °/min | Falha no GNSS | |
| Modo v-g | 2 ° | Tempo de falha do GNSS ilimitado, sem aceleração | |
| Precisão do posicionamento horizontal | GNSS eficiente | 1.2m | Ponto único L1/L2 |
|
|
2cm+1ppm | Rtk | |
| Combo de inércia/odômetro | 2 ‰ D (D significa milhagem, CEP) | Opcional | |
| pós-processamento | 1cm+1ppm |
|
|
| Falha no GNSS | 20m | Falha 60s | |
| Precisão da velocidade horizontal | GNSS eficaz | 0,1m/s | Ponto único L1/L2 |
| Combo de inércia/odômetro | 0,1m/s (rms) | Opcional | |
| Combinação de inércia/DVL | 0,2m/s (rms) | Opcional | |
| Giroscópio | Faixa de medição | ± 450 °/s |
|
| Estabilidade de viés zero | 2 °/h | Allan Variação | |
| Acelerômetro | Faixa de medição | ± 16g | 200g personalizado disponível |
| Estabilidade de viés zero | 30mg | Allan Variação | |
| Interface de comunicação | RS232 | 1 canal | Opcional 1 canal rs422, 1 canal rs232 |
| RS422 | 1 canal | Ou 2 canal rs422, 1 canal pode | |
| PODE | 1 canal |
|
|
| Entrada diferencial do odômetro | 1 canal | opcional | |
| Saída PPS | 1 canal | opcional | |
| Entrada de eventos | 1 canal | opcional | |
| Características elétricas | Tensão | 5 ~ 36V DC |
|
| Consumo de energia | ≤3w |
|
|
| Ripple | 100mv | P-P | |
| Propriedades estruturais | Tamanho | 80 mm × 53 mm × 23 mm |
|
| Peso | ≤150g |
|
|
| Use o ambiente | Temperatura operacional | -40 ℃ ~+60 ℃ |
|
| Temperatura de armazenamento | -45 ℃ ~+65 ℃ |
|
|
| Vibração | 20 ~ 2000Hz ， 6,06g |
|
|
| Impacto | 30g ， 11ms |
|
|
| Classe de proteção | IP65 |
|
|
| Confiabilidade | Mtbf | 30000H |
|
| Vida | > 15 anos |
|
|
| Tempo de trabalho contínuo | > 24h |
|
