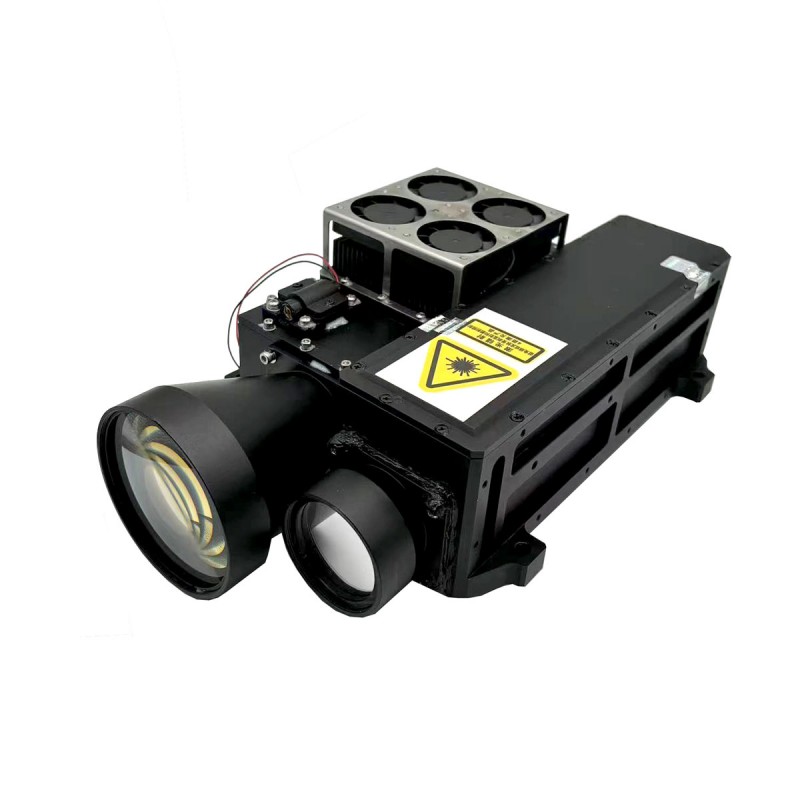

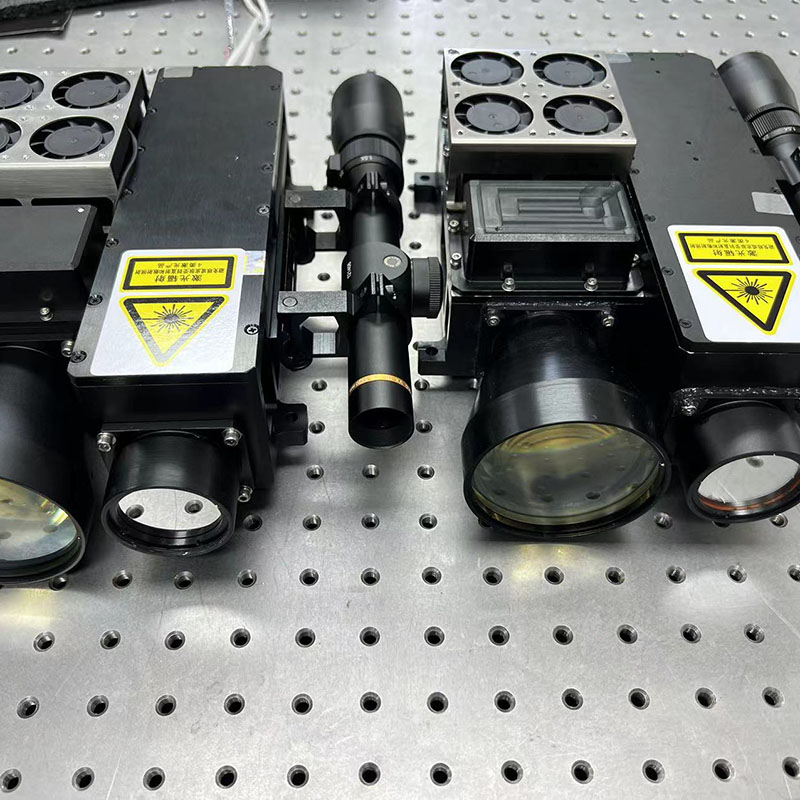

Designador de destino a laser de 80mj (LTD) Wiht LRF

O STA-Z80M é um designador de destino a laser de 80MJ militar que desempenha um papel crucial nos sistemas de mira de precisão, capaz de fornecer orientações precisas para munição inteligente. Através de um sistema óptico avançado, marca o alvo com um feixe de laser, garantindo que as armas guiadas por precisão possam destruir o alvo com precisão e eficiência extremamente alta.

Enviar consulta

Descrição do produto

Esse modelo de designador de destino a laser adota o design integrado, o sistema consiste em uma fonte de luz e driver a laser, um módulo de medição de distância, um sistema de observação e um módulo de controle.

Função principal

Orientação -alvo
Determinação da distância alvo
Desmontado com mira de feixe

Principais indicadores técnicos

Principais parâmetros da fonte de luz a laser
Comprimento de onda de trabalho	1064nm ± 1nm
Modo de bomba	Bomba lateral semicondutores
Frequência de irradiação	Código preciso 45ms - 125ms (código de verificação 20Hz)
Método de gatilho	Ambos int. gatilho e ext. gatilho (atraso do gatilho: 304US+-1US)
Energia de saída	≥80mj@20Hz
Distância máxima	≥12km
Q Modo de comutação	Comutação Q Eletro-óptica
Largura de pulso	10ns ~ 20ns
Ângulo de divergência de feixe	Usando 0,15mrad (o método de aceitação adota o método do orifício, e a proporção de orifício para orifícios não é inferior a 86,5%)
Estabilidade da energia do pulso	≤8%(rms)
Ciclo de trabalho de irradiação	Trabalhando 90s, intervalo 60s; 4 ciclos (temperatura normal ou baixa temperatura), 1 ciclo (alta temperatura 60 ℃)
Fonte de energia	CC 24V ± 4V
Poder	<240W (corrente de espera de temperatura normal: <2a, pico de corrente de trabalho <10a, corrente de espera de alta e baixa temperatura <3.5a)
Porta serial de comunicação	RS422
Interface de gatilho externo	Acionamento de nível diferencial de 3V, interface RS422 (o tempo de atraso é 304us +/- 1us do sinal de gatilho para Lase Out)
Tipo de codificação	Codificação de frequência precisa, codificação de tempo, pseudo -codificação aleatória
Usando precisão	<+-1us
Parâmetros de variação a laser
Modo de variação	0 ~ 5Hz variando
Distância máxima medida	> 30 km (visibilidade de 20 km, alvo típico de 2,3x2.3m, refletância alvo> 20%)
Distância mínima medida	300m
Precisão da variação	± 5m
Adaptabilidade ambiental
Baixa temperatura	Temperatura operacional: -40c
Baixa temperatura	Temperatura de armazenamento: -45 ℃
Alta temperatura	Temperatura operacional: + 60 ℃
Alta temperatura	Temperatura de armazenamento: +65 ℃.
Calor úmido	Umidade relativa: 95%± 3%;
	Temperatura: +35 ℃ ± 2 ℃
	Tempo de armazenamento: 72h.
Impacto
Forma de onda de impacto	pulso meio sinusoidal
Aceleração de pico	10g
Largura de pulso	11ms
Número de choques	3 na direção axial vertical
Vibração
Faixa de frequência	5 ~ 16Hz deslocamento de amplitude única: 1,5 mm
Faixa de frequência	16 ~ 200Hz (16 ~ 60Hz para equipamento óptico) Aceleração: 1,5g
Uma hora de varredura	12min
Duração	36min axial vertical

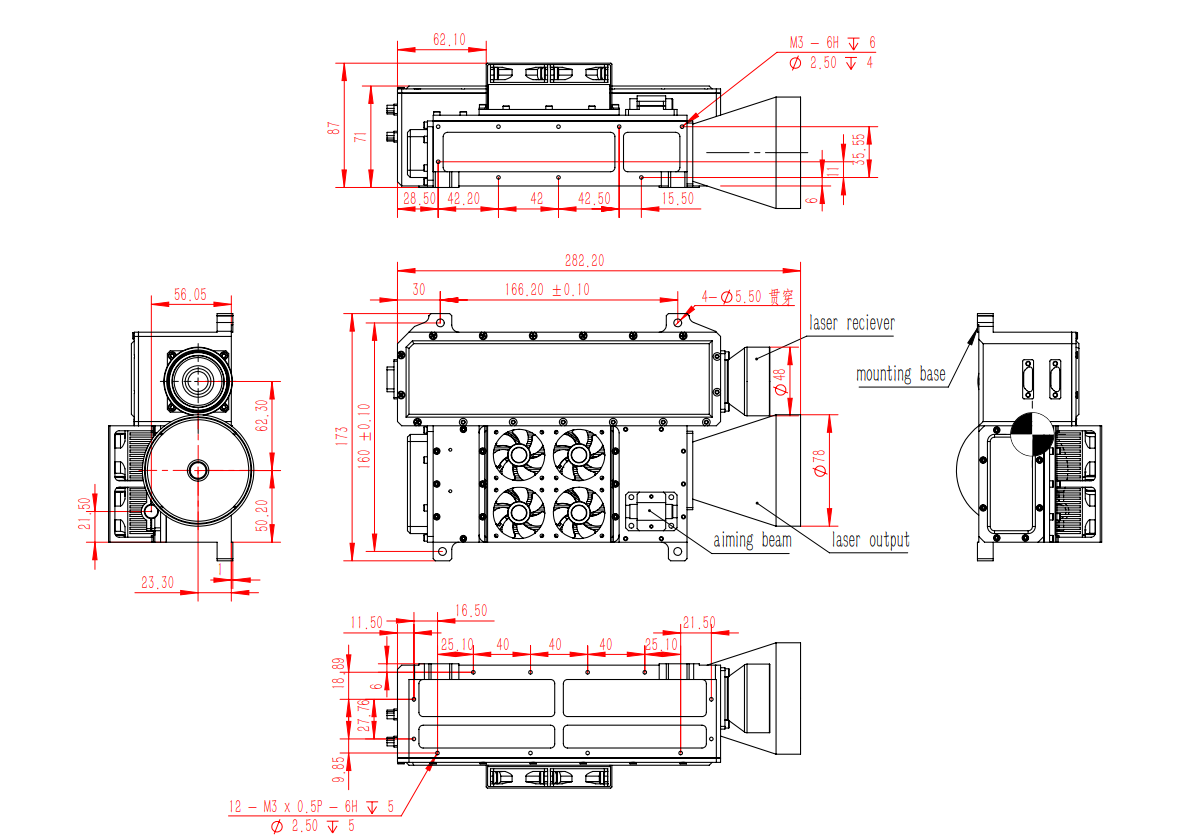

Volume de conjunto completo

Interface elétrica

Connector de comunicação (modelo de soquete J30J-15ZKP, Modelo de plugue de bunda J30J-15TJ) Definição de pinos

Alfinete	Definição	Contente	Tipo de sinal	Observações
1	TX+	RS422 Envie positivo (local)	Saída	Computador de host de objeto
2	TX -	RS422 Enviar negativo (local)	Saída	Computador de host de objeto
3	Rx+	RS422 Receba positivo (local)	Entrada	Computador superior do objeto
4	Rx -	RS422 Receba negativo (local)	Entrada	Computador superior do objeto
5	Gnd	Rs422 do solo	Sinal Ground	Computador superior do objeto
6				Especial de depuração do fabricante
7				Especial de depuração do fabricante
8				Especial de depuração do fabricante
9				Especial de depuração do fabricante
10				Especial de depuração do fabricante
11				Especial de depuração do fabricante
12				Especial de depuração do fabricante
13				Especial de depuração do fabricante
14		Sistema de tempo externo +	Entrada	RS422 Diferencial
15		Tempo externo Tong -	Entrada	RS422 Diferencial

Conector de energia (tipo de plugue J30J02P020P000S0P120, Tipo de plugue J30J02P020S000S0L000) Definição de pino

Número do pino	Definição	Observações
A, b	24V	A cor do fio é vermelha
CD	Gnd	A cor do fio é preta

Principais indicadores de desempenho

Fonte de alimentação e consumo de energia	Faixa de fonte de alimentação	20V ~ 33V, DC
	Consumo de energia	A potência de pico não é superior a 240W, a energia de espera não é superior a 60W (temperatura ambiente)
Confiabilidade	O MTBF não é inferior a 4000h (o tempo total de disparo é maior que 3 milhões)
Segurança	Configure um dispositivo de aviso para o laser funcionar
	A saída do transmissor a laser é fornecida com sinais de alerta óbvios
	O equipamento está bem fundamentado
Manutenção	Todos os principais componentes e equipamentos funcionais têm indicadores de falha e indicadores para operação normal
	O tempo médio de reparo MTTR não é superior a 20min
Requisitos de compatibilidade eletromagnética	No processo de inicialização do sistema, o equipamento pode ser compatível com outros equipamentos no sistema e operar normalmente

Requisitos de adaptabilidade ambiental

Temperatura	Temperatura operacional		-40 ℃ ~ +60 ℃
	Temperatura de armazenamento		-45 ℃ ~ +70 ℃
Calor úmido	Umidade relativa		95% ± 3%
	Temperatura		+25 ° C ± 2 ° C.
	Tempo de armazenamento		72h
Vibração	Forma do espectro de vibração (GRMS = 6,06)		20Hz a 80Hz			+3db/out
			80Hz a 350Hz			G2/0,04 Hz
			350Hz a 2000Hz			-3db/out
	Direção de vibração e tempo		Vibre em duas direção por pelo menos 10min. (Vibração em duas direção, isto é, eixo x que é ao longo do eixo a laser e a direção z também)
	Ponto de controle		deve ser selecionado na superfície da tabela de equipamento ou agitação perto da rigidez máxima do produto, o equipamento grande pode usar controle médio de vários pontos
	Ponto de monitoramento		O ponto de monitoramento deve ser selecionado na parte chave do produto em teste, para que a resposta média da aceleração quadrada da raiz não exceda o design máximo permitido (GRMS = 6,06)
	Requisitos de instalação		O espécime está firmemente preso à mesa de agitação e, para produtos equipados com amortecedores, os amortecedores devem ser removidos antes do teste
	Verificação de desempenho		Durante os testes de vibração com o equipamento ligado, todos os indicadores de desempenho devem atender aos requisitos técnicos especificados no documento de design. No caso de uma falha, são permitidos reparos. Após o reparo, o valor espectral deve ser reduzido para 0,01g²/hz, grms = 3,03, e a amostra deve ser submetida a vibração na direção mais suscetível à vibração por 10 minutos durante o teste de aceitação.
Ciclo de temperatura	Faixa de temperatura		Teste de energia		-40 ± 3 ℃ ~ +55 ± 2 ℃
	Taxa de mudança de temperatura		Aumento da temperatura		10 ℃/min
			Resfriamento		10 ℃/min
	Tempos de ciclo		Dez ciclos devem ser concluídos, garantindo que os últimos 2 ciclos estejam sem falhas. Se ocorrer uma falha durante os últimos 2 ciclos, após reparos, são necessários 2 ciclos sem falhas.
	Tempo de ciclo		Um tempo de ciclo é 4h, um ciclo inclui aumento da temperatura → temperatura permanecer → resfriamento → temperatura fica → aumento da temperatura
	Tempo de permanência de alta e baixa temperatura		O tempo de permanência depende da capacidade de calor da amostra. Com base no princípio da permeabilidade térmica ou a frio do produto, a temperatura interna da amostra é mantida por 5 minutos após atingir a estabilidade
	Os requisitos do produto em teste		Teste geral de ciclo de temperatura com toda a máquina, deve ser o máximo possível para abrir a tampa
	Verifique e repare		No equipamento de teste de energia, após cada teste de ciclo de temperatura, é necessário confirmar que o equipamento está livre de falhas antes de prosseguir para o próximo ciclo de temperatura
Requisitos de encharcamento	Encharcado é realizado com todo o equipamento
Requisitos de transporte	O equipamento precisa ser transportado como um veículo inteiro
	Se o produto não tiver passado por um teste de transporte rodoviário, você poderá realizar um teste de simulação de transporte interno usando uma tabela de transporte de simulação. Este teste envolve a realização de um teste de vibração cíclica sinusoidal para avaliar o desempenho do produto
	Os requisitos do teste de mesa de transporte simulado são os seguintes
	Condições de teste	Freqüência		5Hz ~ 200Hz
		Amplitude		5Hz ~ 7Hz
		Amplitude 12 mm ~ 8mm
		7Hz ~ 200Hz Aceleração igual 1,5g
		Teste de vibração A condição de desvio permitido é o mesmo que teste de vibração aleatória de banda larga
	Direção	Direção e lateral do eixo vertical; orientação: vertical e lateral ao eixo
	Tempo de ciclo	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12min por ciclo;
	Após o teste de transporte, verifique se há sinais de dano ou afrouxamento estrutural e conduza uma inspeção de índices técnicos para garantir que atendam aos requisitos de projeto
