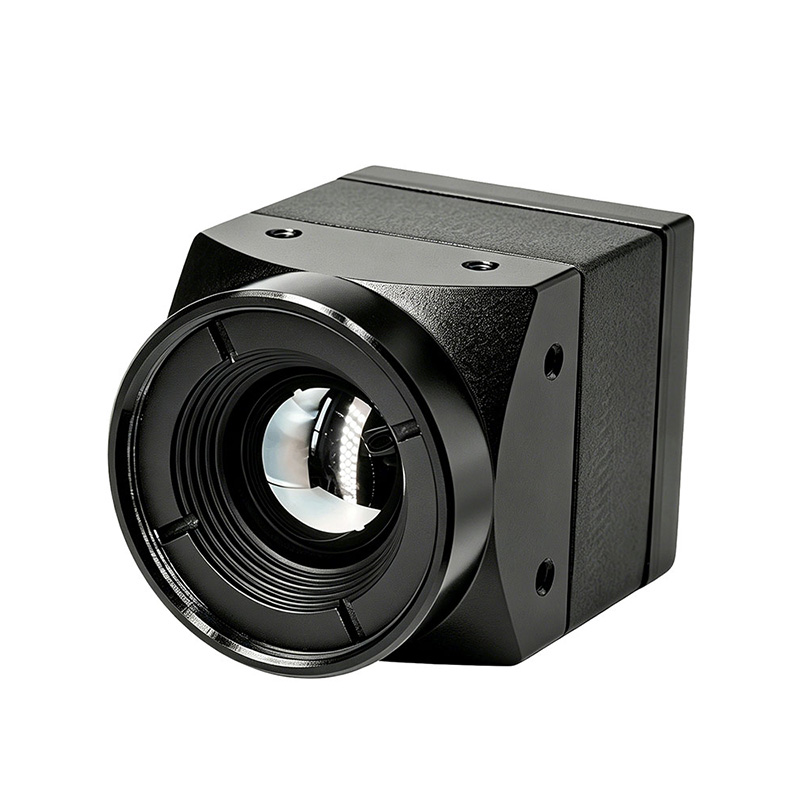

Câmera de imagem térmica com lente 640x512 4,1 mm para FPV Drone
A série STA-IR640-M é um módulo de imagem infravermelha não refrigerado de alto desempenho, disponível com diversas especificações de lentes, incluindo 4,1 mm, 6,9 mm, 9,1 mm e 13 mm. Equipado com um detector infravermelho WLP de alta taxa de quadros de 12 μm e um chip ISP infravermelho de 2ª geração desenvolvido pela própria empresa, ele oferece excelente desempenho de imagem com ótima eficiência de custo geral.
Enviar consulta
Descrição do produto
Apresentando tamanho compacto, peso leve e baixo consumo de energia, o módulo atende totalmente aos requisitos de aplicação leve SWaP (tamanho, peso, potência).
Adotado com algoritmos de imagem inteligentes avançados em toda a série, garante uma saída de imagem suave e sem oscilações, apresentando imagens infravermelhas estáveis com detalhes finos e camadas distintas. Enquanto isso, ele é integrado a diversas interfaces digitais padrão, oferecendo forte compatibilidade para conexão flexível com diversas plataformas de hardware de processamento inteligente.
Adotado com algoritmos de imagem inteligentes avançados em toda a série, garante uma saída de imagem suave e sem oscilações, apresentando imagens infravermelhas estáveis com detalhes finos e camadas distintas. Enquanto isso, ele é integrado a diversas interfaces digitais padrão, oferecendo forte compatibilidade para conexão flexível com diversas plataformas de hardware de processamento inteligente.
Recursos do produto
⚫ Alta taxa de quadros
⚫ Algoritmo padrão sem obturador
⚫ Exibição de imagem de alta qualidade
⚫ Maior desempenho de custo
⚫ Algoritmo padrão sem obturador
⚫ Exibição de imagem de alta qualidade
⚫ Maior desempenho de custo
Cenários de aplicação
Pesquisa UAV: cápsula fotoelétrica.
⚫ Terminal portátil: portátil ao ar livre, capacete de visão noturna.
⚫ Inspeção de segurança/incêndio: monitoramento industrial, varredura perimetral, robôs de inspeção, incêndio aviso, capacetes de bombeiros.
⚫ Integração inteligente: direção assistida, eletrodomésticos inteligentes.
⚫ Terminal portátil: portátil ao ar livre, capacete de visão noturna.
⚫ Inspeção de segurança/incêndio: monitoramento industrial, varredura perimetral, robôs de inspeção, incêndio aviso, capacetes de bombeiros.
⚫ Integração inteligente: direção assistida, eletrodomésticos inteligentes.
Parâmetros da lente
| Formato de matriz | E.F.L./F# | Tipo de foco | FOV (H×V) | IFOV |
| 640×512 | 4.1mmF1.2 | Termalizado | 100°×82° | 2,93 mrad |
| 6,9mmF1.0 | 62,9° × 50,4° | 1,74mrad | ||
| 9.1mmF1.0 | 48.1°×38,4° | 1,32mrad | ||
| 13mmF1.2 | 33,5°×26,9° | 0,92mrad | ||
| 25mmF1.2 | 17,5°×14° | 0,48 mrad | ||
| 45mmF1.2 | 9,7°×7,8° | 0,27mrad |
Nota: A estrutura de instalação da lente e da câmera pode ser personalizada
Especificações do produto
| Índice de desempenho | STA-IR640-M | |
| Tipo de detector | VOx IRFPA não resfriado | |
| Resolução | 640×512 | |
| Distância entre pixels | 12μm | |
| Taxa de quadros | 50Hz | |
| Faixa Espectral | 8~14μm | |
| NETD | ≤40mK@25℃, F# 1,0 | |
| Ajuste de imagem | ||
| Ajuste de brilho e contraste | Manual/Automático | |
| Polaridade | Preto-quente/branco-quente | |
| Paletas de cores | Suporte (1) | |
| Processamento de imagem | Algoritmo de controle de temperatura (sem TEC) | |
| DNR | ||
| DDE | ||
| Equalização do histograma | ||
| Espelho de imagem | Esquerda-direita/Cima-Baixo/Diagonal | |
| Sincronização Externa | 10 ~ 50 Hz, gatilho de borda ascendente | Nenhum |
| Fonte de alimentação(2) | ||
| Faixa de fonte de alimentação | 5~12VCC | |
| Consumo de energia típico a 25 ℃ | ≤0,50W | ≤0,40W |
| Interfaces(2) | ||
| Vídeo | USB | |
| CVBS | ||
| MIPI de 2 pistas | ||
| Interfaces de comunicação serial | UART | |
| Propriedades físicas (sem lente e componente de expansão) | ||
| Peso | 8g | |
| Tamanho | 21 mm × 21 mm | |
| Adaptação Ambiental | ||
| Faixa de temperatura operacional | -40℃ ~ + 80℃(-20℃ ~ + 60℃para função radiométrica) | |
| Faixa de temperatura de armazenamento | -45°C ~+85°C | |
| Umidade | 5~95%, sem condensação | |
| Vibração(3) | 6,06g, vibração aleatória, toda axial | |
| Choque(3) | 8 0 , 4 ms, onda dente de serra do bordo de fuga, 3 eixos 6 direções | |
Observação:
(1) As especificações da fonte de alimentação e da interface aplicam-se apenas à configuração padrão de fábrica e não são aplicáveis a componentes estendidos. Para funções detalhadas de componentes estendidos, consulte o Manual do Usuário para Componentes Estendidos.
(2) Componentes estendidos personalizados estão disponíveis mediante solicitação. Você pode entrar em contato conosco para personalização personalizada, se necessário.
(1) As especificações da fonte de alimentação e da interface aplicam-se apenas à configuração padrão de fábrica e não são aplicáveis a componentes estendidos. Para funções detalhadas de componentes estendidos, consulte o Manual do Usuário para Componentes Estendidos.
(2) Componentes estendidos personalizados estão disponíveis mediante solicitação. Você pode entrar em contato conosco para personalização personalizada, se necessário.

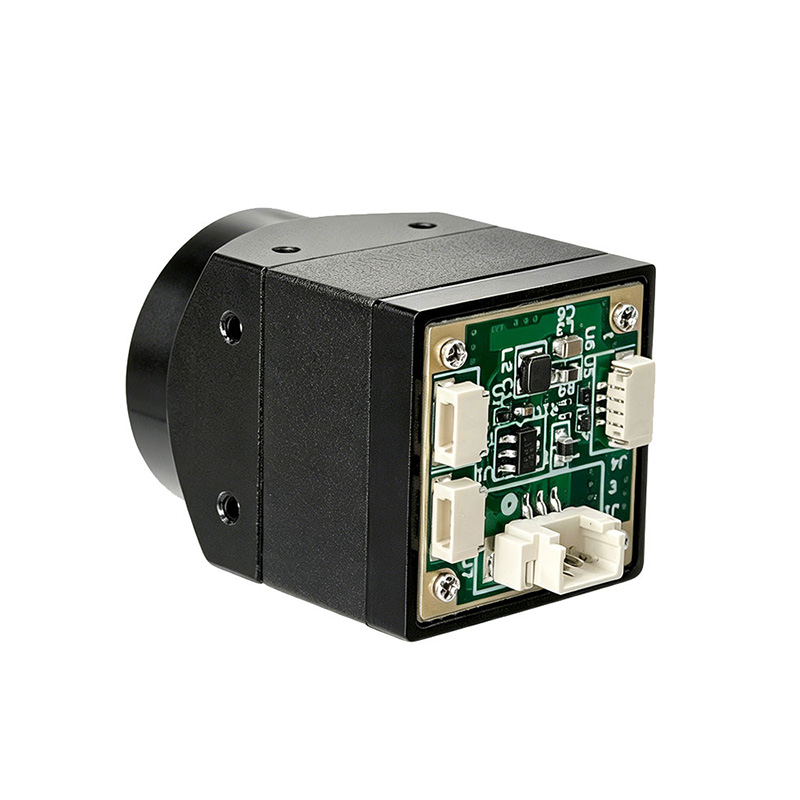

Definição do pino:
J1: interface CVBS de 3 pinos
J1: interface CVBS de 3 pinos
| 1 | CVBS | Saída | Sinal de vídeo CVBS |
| 2 | GND | PODER | De castigo |
| 3 | +5-12V | Poder |
J4: interface USB de 4 pinos
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
Formato de saída de vídeo USB (3 formatos opcionais):
1. UVC
2. Padrões de compressão de vídeo H.264, H.264H
3. Padrão de compressão de vídeo MJPEG, com taxa de bits ajustável variando de 40 a 16384kbps; a taxa de bits pode ser ajustada e personalizada
2. Padrões de compressão de vídeo H.264, H.264H
3. Padrão de compressão de vídeo MJPEG, com taxa de bits ajustável variando de 40 a 16384kbps; a taxa de bits pode ser ajustada e personalizada
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |
Tipo de conector de 26 pinos: DF56C-26S-0.3 V (51)
| Alfinete | Definição | Função | Observação |
| 1,2,3,4,18,19,20,21,22,23,24,25,26 | NC |
|
|
| 5,7,9,11,13 | VDD | entrada de energia | 5--12V |
| 16 | RXD | uart rxd | 3,3v |
| 14 | TXD | uart txd | 3,3v |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
Dimensões Estruturais do Módulo
Nota: O tamanho do módulo e a estrutura de instalação podem ser personalizados de acordo com os requisitos.
