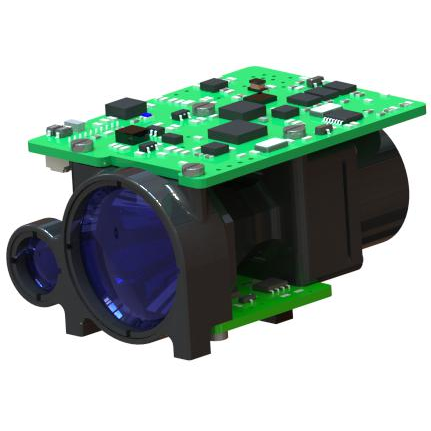

Módulo Finder Range de 5 km
O módulo Finder STA-D0508X 5km Range Finder adota o módulo de laser de vidro Erbium de 1535nm desenvolvido independentemente pela Jioptics, que possui as características de baixo consumo de energia, estrutura compacta, alta precisão, distância de medição longa e segurança ocular humana.
Enviar consulta
Descrição do produto
Faixa máxima de medição: 5000m (carro de 2,3x2.3m) 8000 m (edifício)
Precisão variante ± 1m
Precisão da medição ≥ 98%
Peso ≤85g
Precisão variante ± 1m
Precisão da medição ≥ 98%
Peso ≤85g
Recursos de módulo de 5 km de alcance
1. Projeto integrado de toda a estrutura da máquina, resistência ao impacto, resistência à vibração, alta confiabilidade, forte adaptabilidade ambiental, design do sub-armazenamento do circuito STA-D0508X, design de isolamento de energia, forte compatibilidade eletromagnética, adequada para dispositivos móveis portátil, vods UVA e outros optoeletrônicos;
2. Usando pequeno campo de visão, tecnologia de design óptico não-térmico, com boa capacidade de supressão de ruído óptico, desempenho de curta distância e desempenho óptico de alta e baixa temperatura;
3. A interface interna do circuito adota o processo de conexão direta do fio de soldagem, firme e confiável, o que pode evitar o curto -circuito ou o fraco contato causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida útil do produto.
2. Usando pequeno campo de visão, tecnologia de design óptico não-térmico, com boa capacidade de supressão de ruído óptico, desempenho de curta distância e desempenho óptico de alta e baixa temperatura;
3. A interface interna do circuito adota o processo de conexão direta do fio de soldagem, firme e confiável, o que pode evitar o curto -circuito ou o fraco contato causado pelo afrouxamento, oxidação e vapor de água do conector e melhorar a confiabilidade e a vida útil do produto.
Índice de Desempenho do Produto para STA-D0508X Módulo Rangefinder a laser
| Item | Índice | |
| Modelo | STA-D0508X | |
| Comprimento de onda operacional | 1535nm ± 10nm | |
| Faixa de variação | 50m-8000m | |
| Capacidade de variação | 8000m | Alvo grande, visibilidade ≥ 25km |
| 5000m | Visibilidade ≥10 km, alvo com 0,3 refletividade para veículos 2,3m × 2,3m | |
| Umidade | ≤ 80% | |
| Precisão da variação | ± 1m | |
| Taxa de precisão | ≥98% | |
| Resolução da faixa | ≤40m | |
| Ângulo de divergência | ≤0,5mrad | |
| Frequência de variação | Uma vez, 1Hz, 5Hz, (10Hz selecionável) | |
| Tamanho | ≤62 mm × 42mm × 32mm | |
| Tensão | 10V ～ 14V | |
| Consumo de energia de trabalho | ≤4w | |
| Consumo de energia em espera | ≤1,8w | |
| Temperatura de trabalho | -40 ℃～+60 ℃ | |
| Temperatura de armazenamento | -55 ℃～+70 ℃ | |
| Peso | ≤85g | |
Interface de instalação de estrutura para módulo STA-D0508X Laser RangeFinder
Interface elétrica para sensor de medição STA-D0508X
Os requisitos da interface elétrica são os seguintes:
Tensão da fonte de alimentação: 12V (10V ~ 14V);
Consumo de energia de trabalho: ≤ 4W;
Consumo de energia em espera: ≤ 1,8w.
A extremidade superior do computador é reticulada com a extremidade do rangefinder através de um conector de 10 pinos com um espaçamento de 1,25 mm. A definição do PIN da fonte de alimentação e da porta de comunicação é mostrada na tabela a seguir, e a posição do pino 1 do conector é mostrada na figura a seguir.
Tensão da fonte de alimentação: 12V (10V ~ 14V);
Consumo de energia de trabalho: ≤ 4W;
Consumo de energia em espera: ≤ 1,8w.
A extremidade superior do computador é reticulada com a extremidade do rangefinder através de um conector de 10 pinos com um espaçamento de 1,25 mm. A definição do PIN da fonte de alimentação e da porta de comunicação é mostrada na tabela a seguir, e a posição do pino 1 do conector é mostrada na figura a seguir.
Definição de PIN de fonte de alimentação e porta de comunicação no rangefinder end
| Número do pino | Número | Definição de características elétricas | Notas |
| P-1 | Vin+ | Poder de entrada positivo |
|
| P-2 | Vin- | Pólo negativo do poder de entrada |
|
| P-3 | NC |
|
|
| P-4 | Rs422_txd+ | Porta de saída do sinal | Rangefinder para hospedar computador |
| P-5 | Rs422_txd- | ||
| P-6 | Rs422_rxd- | Porta de entrada de sinal | Computador superior para Rangefinder |
| P-7 | Rs422_rxd+ | ||
| P-8 | Gnd | Fio moído RS422 | Fio aterrino de comunicação |
| P-9 | Juiz | / | / |
| P-10 | Gluia | / |
Conexão do conector Posição 1pin
