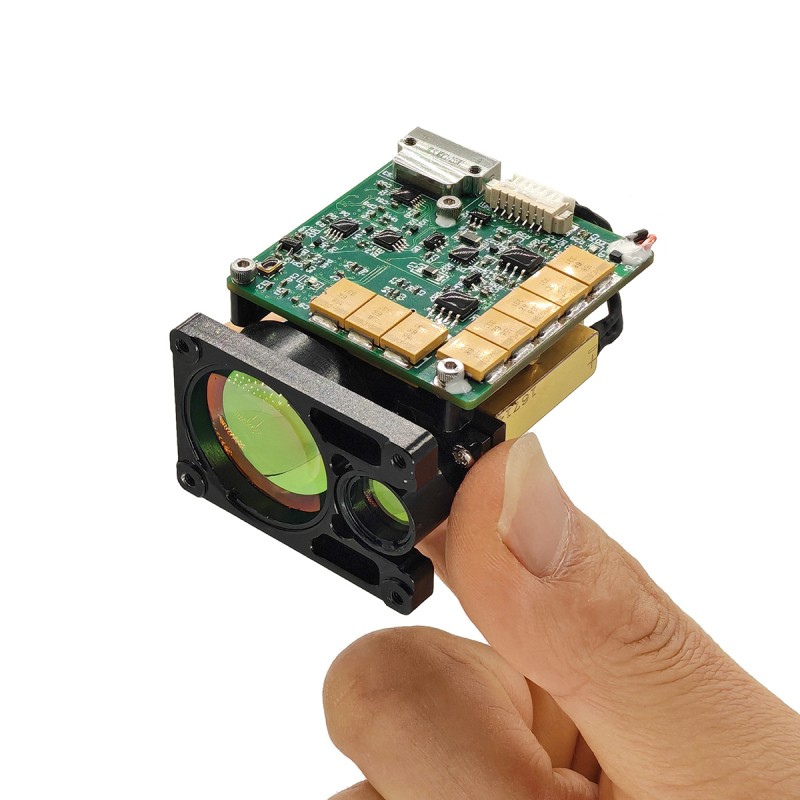

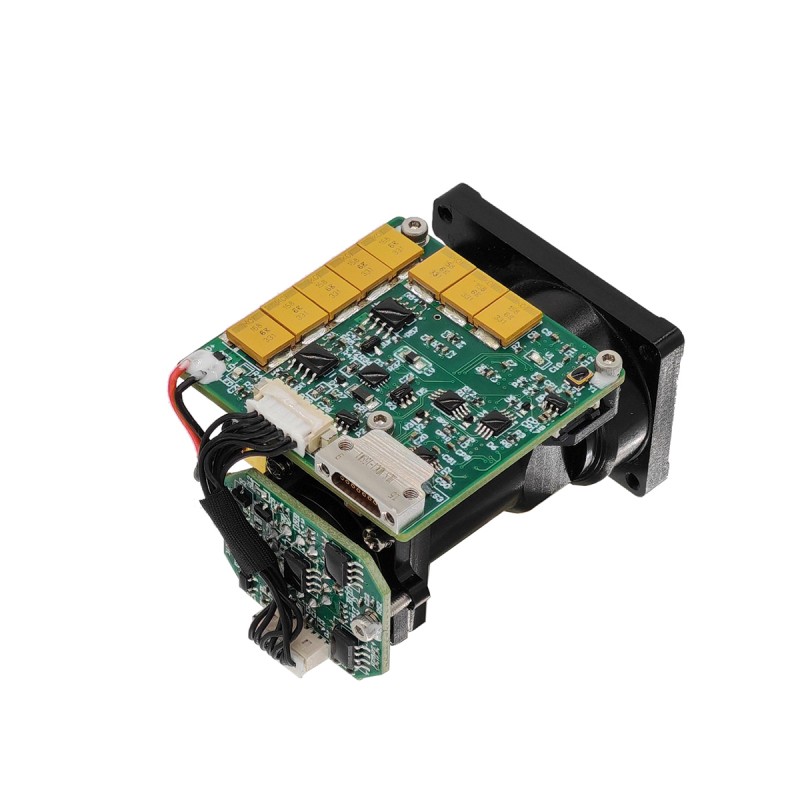

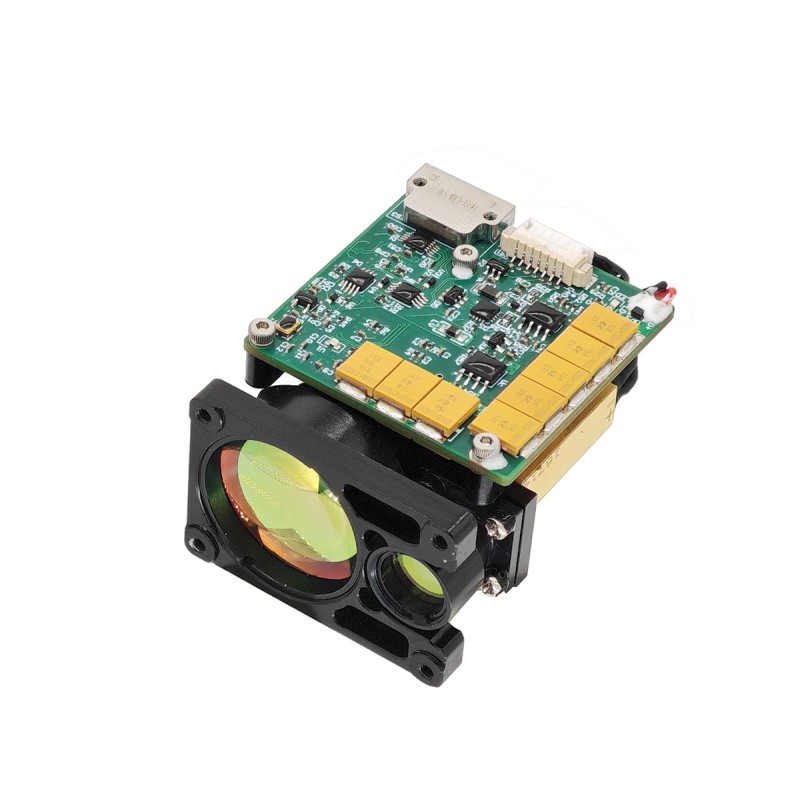

Módulo Rangefinder de 5 km para os olhos
O STA-B0510X é um módulo de medição de distância a laser para os olhos humanos, que pode detectar a distância alvo e transmitir a distância medida para o computador superior através da comunicação serial. Visibilidade ≥ 15km, refletividade alvo ≥ 0,3, umidade ≤ 80%, o veículo (alvo de 2,3 m × 2,3m da OTAN) distância de variação ≥5km; max variando a 10 km.
Enviar consulta
Descrição do produto
Funções principais
(1) variação única e variação contínua;
(2) responder a comandos de variação a laser e pode parar de variando a qualquer momento de acordo com o comando stop;
(3) dados de distância de saída e informações de status uma vez por pulso durante a medição da distância;
(4) pode relatar o número cumulativo de pulsos de laser transmitidos (sem perda de energia);
(5) seleção de distância, indicação de alvo dianteiro e traseiro;
(6) Função de autoteste.
(2) responder a comandos de variação a laser e pode parar de variando a qualquer momento de acordo com o comando stop;
(3) dados de distância de saída e informações de status uma vez por pulso durante a medição da distância;
(4) pode relatar o número cumulativo de pulsos de laser transmitidos (sem perda de energia);
(5) seleção de distância, indicação de alvo dianteiro e traseiro;
(6) Função de autoteste.
Introdução ao produto
O módulo Rangefinder B0510X Laser é um rangefinder de laser de pulso militar projetado para cenários de aplicação, como aeronaves, veículos aéreos não tripulados, tanques e escopo. Possui tamanho pequeno, peso leve, baixo consumo de energia, desempenho estável, longa distância de medição e vida útil longa do serviço, segurança ocular humana e outras vantagens, é um equipamento técnico importante para melhorar o produto com precisão.
Índice de desempenho do produto para o módulo LRF segura para os olhos B0510x
| Item | Parâmetro técnico | Instrução |
| Modelo | STA-B0510X | |
| Comprimento de onda de trabalho | 1535 ± 5nm | |
| Segurança ocular | Classe 1 (IEC 60825-1) | |
| Recebendo abertura | Φ26mm | |
| Abertura de emissão | Φ14mm | |
| Capacidade de variação | 50m-10km | |
| Faixa de variação | ≥10000m | Faixa máxima, visibilidade do observador 25 km |
| ≥8000m | Construindo alvos, refletividade: 0,6, visibilidade do observador 25 km | |
| ≥5000m | Alvo da OTAN | |
| ≥3000m | Alvo humano | |
| ≥1000m | Alvo de UAV | |
| Mini Range | 50m |
|
| Detecção multi-alvo | Até 3 alvo |
|
| Precisão da variação | ± 1m | 3d |
| Frequência de variação | 1 ~ 10Hz ajustável |
|
| Taxa de precisão | ≥98% |
|
| Taxa de alarme falso | 1% |
|
| Ângulo de divergência | ≤0,5mrad |
|
| Interface de comunicação | Rs422 / rs232 / ttl |
|
| Tensão | DC18 ~ 32V |
|
| Poder de trabalho | ≤1.2w (@1Hz) | Teste de temperatura normal |
| poder de espera | ≤0,5w | Teste de temperatura normal |
| Choque mecânico | 75g, 1ms |
|
| Temperatura de trabalho | -40 ℃～+60 ℃ |
|
| Temperatura de armazenamento | -45 ℃～+70 ℃ |
|
| Confiabilidade | MTBF ≥ 1500H |
|
| Tamanho | ≤65 mm × 35mm × 44mm |
|
| Peso | ≤75g |
|
| Função principal | Primeiro e último alvo variando, variação multi-alvo, seletividade à distância | |
Notas:
1) Tamanho alvo da OTAN 2,3 m × 2,3 m; Tamanho do alvo humano 0,5 m × 1,7 m; Tamanho alvo de UAV 0,2 m × 0,3
m; Refletividade 30%, visibilidade do observador mar 15km

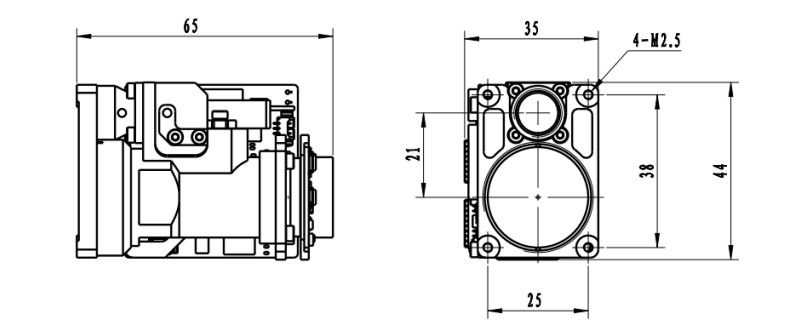

Interface de instalação da estrutura
Interface externa
| Modelo do conector: MDC1-15SW1 | |||
| Número do pino | Definição | Função | Observação |
| 1 | Vee | entrada de energia positiva | DC18-36V |
| 2 | Gnd | Ground de entrada de energia |
|
| 3 | Rs422_t/r+ | RS485+/RS422 Envie positivo |
|
| 4 | Rs422_t/r- | RS485+/RS422 Envie nagativo |
|
| 5 | Rs422_rxd- | RS422 Receba negativo |
|
| 6 | Rs422_rxd+ | RS422 recebe positivo |
|
| 7 | Rs232-tx | RS232 Enviar |
|
| 8 | Rs232-rx | RS232 assumir o controle |
|
| 9 | Ttl-tx | Ttl envia | 3.3V |
| 10 | Ttl-rx | TTL assume o controle | 3.3V |
| 11 | Gnd | Local de comunicação |
|
| 12 | NC | Alternar |
|
| 13 | NC | Alternar |
|
| 14 | NC | Alternar |
|
| 15 | NC | Alternar |
|
Adaptabilidade ambiental
A) Temperatura de trabalho: -40 ℃～+60 ℃.
b) Temperatura de armazenamento ： -45 ℃～+70 ℃.
C) Vibração aleatória: 15 ～ 2000Hz, 3 direções. As condições de teste específicas são mostradas na Tabela 1.
b) Temperatura de armazenamento ： -45 ℃～+70 ℃.
C) Vibração aleatória: 15 ～ 2000Hz, 3 direções. As condições de teste específicas são mostradas na Tabela 1.
Tabela 1 Condições de teste de vibração aleatória
| Número de série | Faixa de frequência (Hz) | Densidade espectral de aceleração (G2/Hz) | Tempo de vibração (min) |
| 1 | 15 ～ 190 | 0.01 | Vibração em todas as direções 15 min |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
Módulos de variação OEM/ODM e soluções personalizadas
O B0510X foi projetado para integradores de sistemas que procuram uma solução de variação de laser conveniente, poderosa e compacta. Ele fornece desempenho confiável em uma ampla gama de aplicações.
É muito pequeno, ultraleve, possui baixo consumo de energia e pode ser medido a uma longa distância. É adequado para dispositivos portáteis (imagens térmicas), aplicações de montagem de armas, sistemas portáteis e suítes de sensores leves e veículos aéreos ou UGVs não tripulados.
É muito pequeno, ultraleve, possui baixo consumo de energia e pode ser medido a uma longa distância. É adequado para dispositivos portáteis (imagens térmicas), aplicações de montagem de armas, sistemas portáteis e suítes de sensores leves e veículos aéreos ou UGVs não tripulados.
