Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)
  • Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)
  • Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)
  • Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)
  • Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)
  • Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)

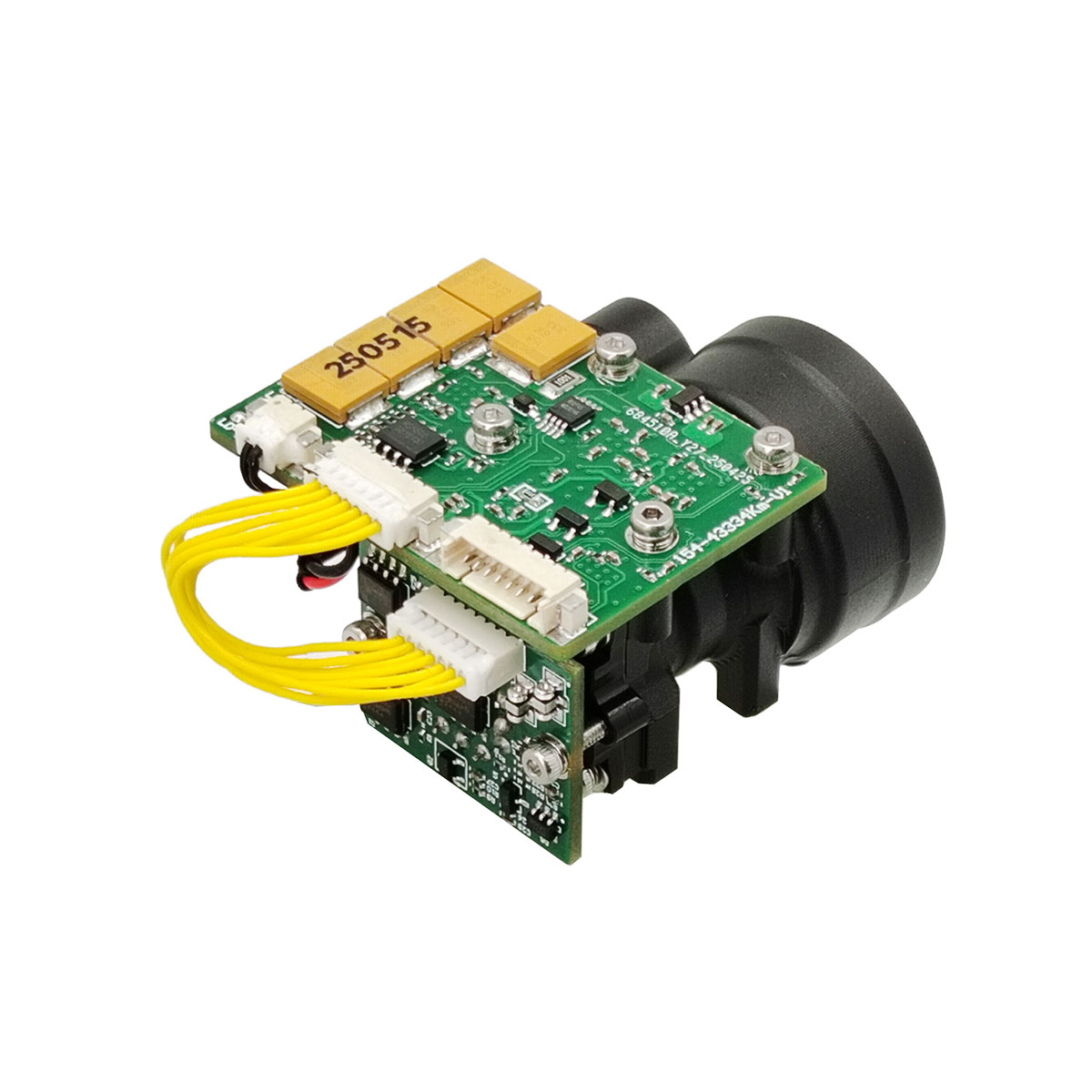

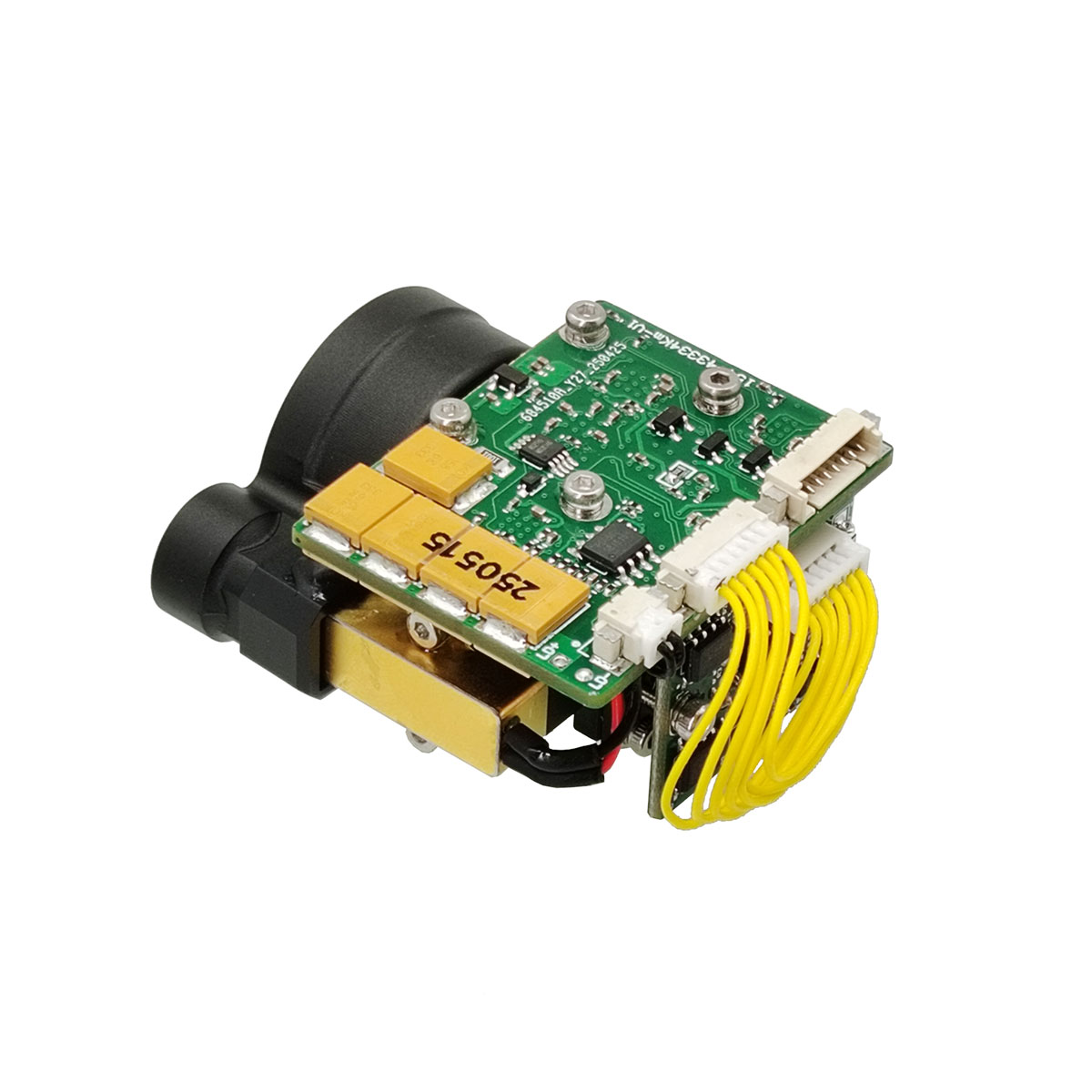

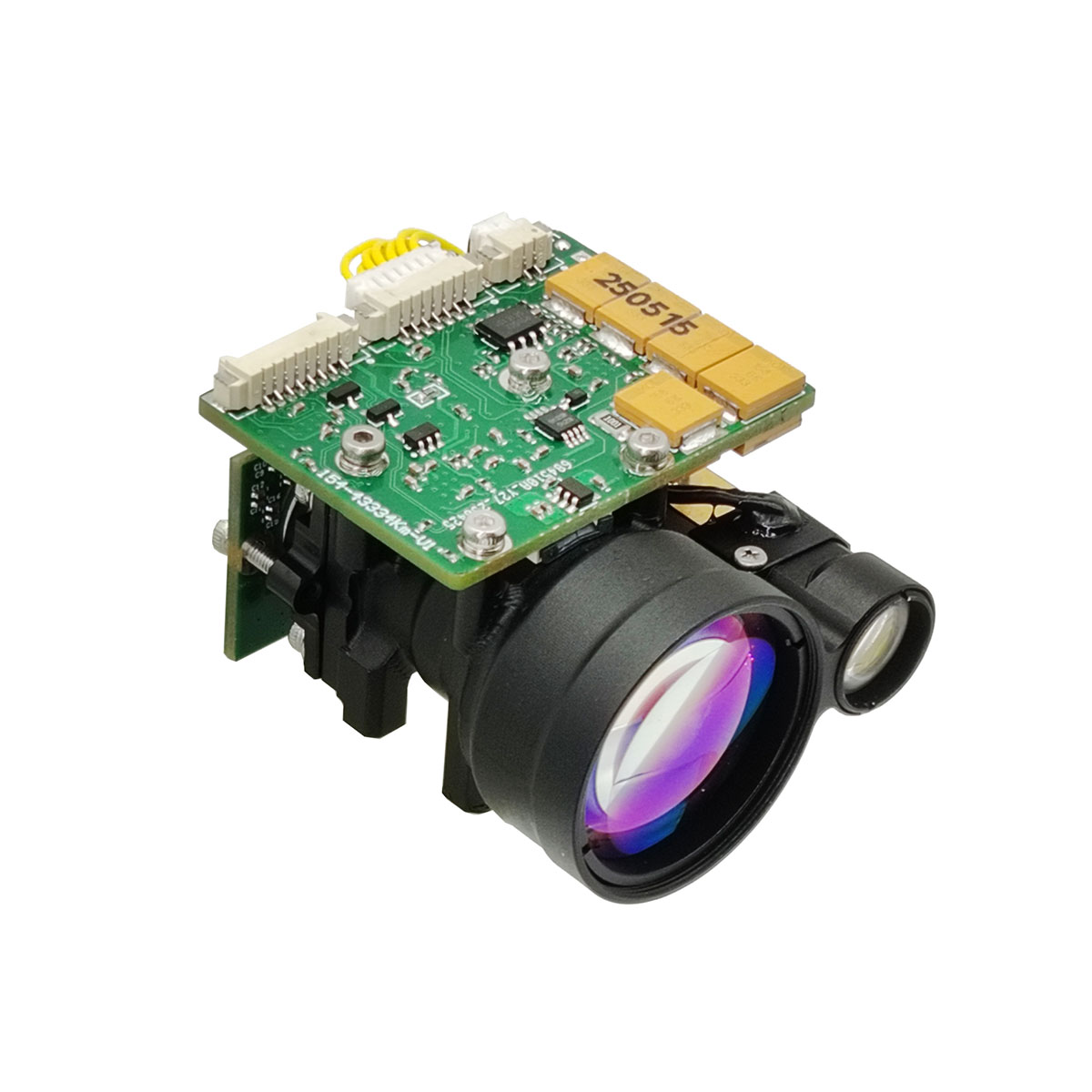

Módulo telêmetro a laser seguro para os olhos de 5 km (LRF)

STA-B50MX é um módulo de medição de distância a laser seguro para os olhos humanos, que pode detectar a distância do alvo e transmitir a distância medida para o computador superior por meio de comunicação serial. Visibilidade ≥ 12 km, refletividade do alvo ≥ 0,3, umidade ≤ 80%, distância do veículo (alvo OTAN de 2,3 m × 2,3 m) ≥ 5 km.

Enviar consulta

Descrição do produto
Funções principais

(1) Faixa única e faixa contínua;
(2) Responder aos comandos de alcance do laser e pode interromper o alcance a qualquer momento de acordo com o comando de parada;
(3) Dados de distância de saída e informações de status uma vez por pulso durante a medição de distância;
(4) Pode relatar o número cumulativo de pulsos de laser transmitidos (sem perda de energia);
(5) Seleção de distância, indicação de alvo dianteiro e traseiro;
(6) Função de autoteste.

Índice de desempenho do produto

Item Parâmetro técnico Instrução
Modelo STA-B50MX
Comprimento de onda de trabalho 1535±5nm
Segurança ocular Classe 1 (IEC 60825-1)
Abertura de recepção Φ25mm
Abertura de emissão Φ10mm
Capacidade de alcance 30-8000m
Alcance de alcance ≥10000m Alcance MAX, refletividade: 0,9, visibilidade do observador 25 km
≥7000m Alvos de grandes edifícios, refletividade: 0,6, visibilidade do observador 20 km
≥5000m Alvo da OTAN
≥3000m Alvo humano
≥1500m Alvo UAV
Mini Gama 30m
Detecção de múltiplos alvos Até 3 alvos
Resolução de intervalo 30m
Precisão de alcance ±1m
Frequência variada 1 ~ 10 Hz ajustável
Taxa de precisão ≥98%
Taxa de falsos alarmes 1%
Ângulo de divergência ≤0,5mrad
Interface de comunicação RS422 Interface TTL/RS232 pode ser personalizada
Tensão CC9~32V
Consumo de energia ≤1,2W(@1hz) Potência de trabalho
≤5W@12V Potência máxima
0,1 W Alimentação em espera (Conecte POWER-ON)
Estabilidade do eixo óptico do laser ≤0,05mrad
Erro paralelo ≤0,3mrad Erro de paralelismo do eixo óptico com a referência de montagem
Choque Mecânico 75g, 1ms
Temperatura de trabalho -40℃~+70℃
Temperatura de armazenamento -55℃~+75℃
Confiabilidade MTBF ≥ 1500h
Tamanho ≤50x32x43,5mm
Peso ≤75g
Função principal Alcance do primeiro e do último alvo, Alcance de vários alvos, Seletividade de distância

Notas:

1) Tamanho do alvo da OTAN 2,3 m × 2,3 m; Tamanho do alvo humano 0,5 m × 1,7 m; Tamanho do alvo do UAV 0,2 m × 0,3 m; Refletividade 30%, umidade≤80%, visibilidade do observador≥ 12km

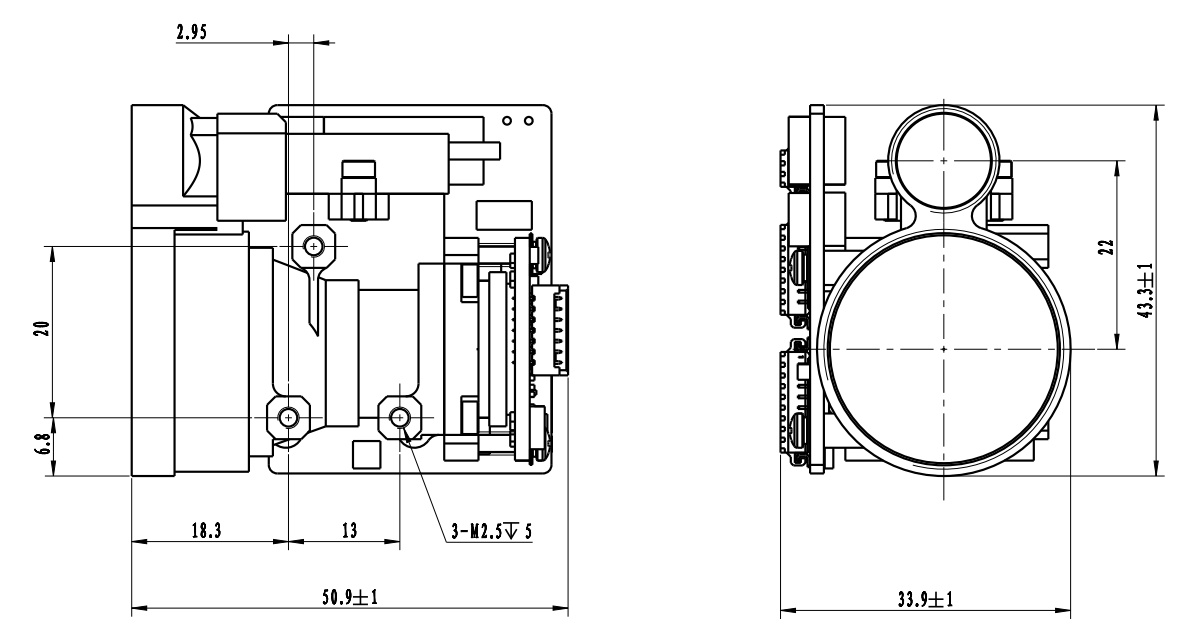

Interface de instalação de estrutura



Interface Externa

Alfinete Definição Função Notas
1 RX+ Receptor RS422 + Azul
2 RX- Receptor RS422 - Verde
3 TX- Transmissão RS422 - Roxo
4 TX+ Transmissão RS422 + Amarelo
5 GND Fio terra de comunicação Branco
6 VEE Fonte de alimentação + Vermelho
7 GND Fonte de energia - Preto
8 PWR EN / Cinzas

Interface Externa

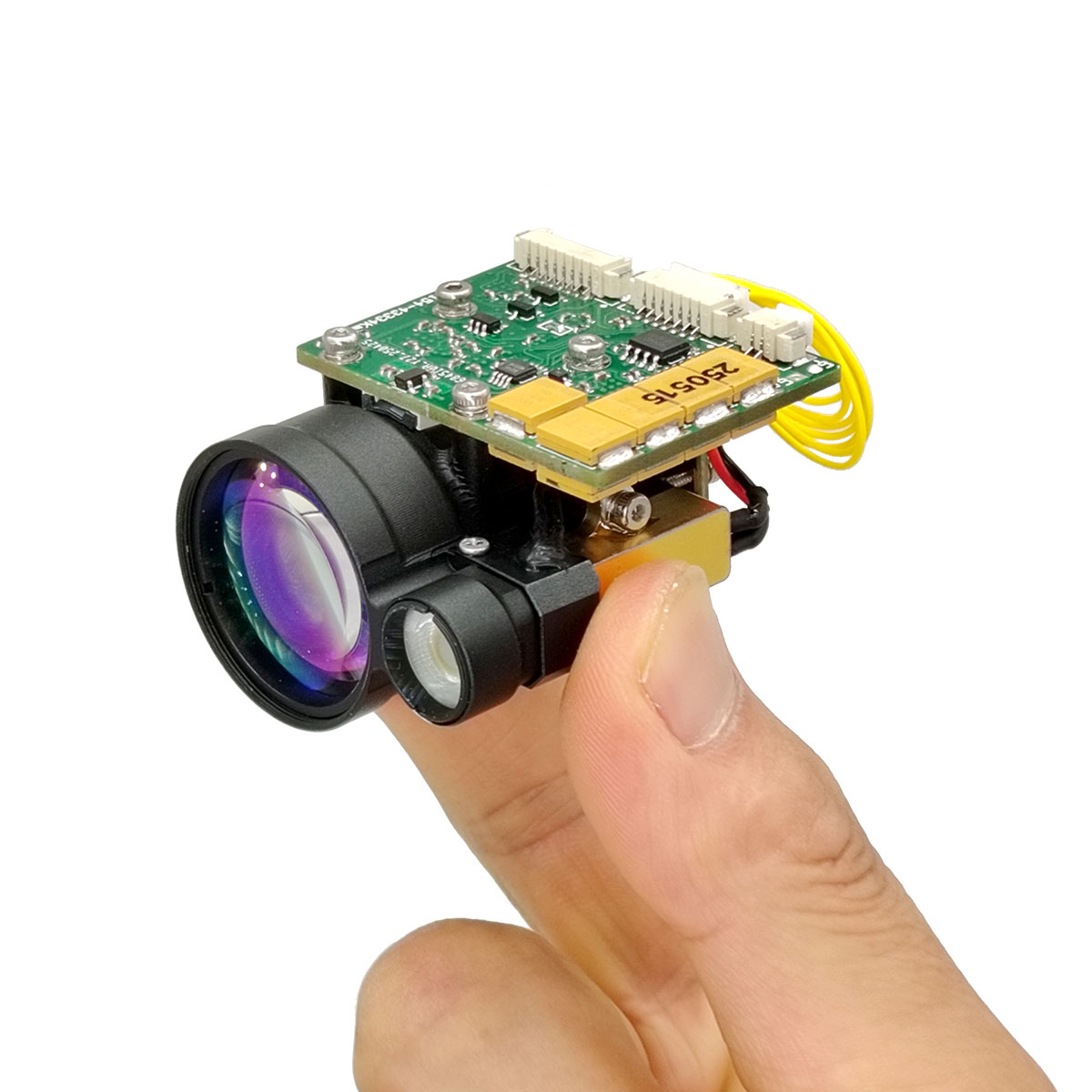

Módulos OEM/ODM e soluções personalizadas

O B50MX foi projetado para integradores de sistemas que procuram uma solução de alcance a laser conveniente, poderosa e compacta. Ele fornece desempenho confiável em uma ampla gama de aplicações.

É muito pequeno, ultraleve, tem baixo consumo de energia e pode ser medido a longa distância. É adequado para dispositivos portáteis (imagem térmica), aplicações de montagem de armas, sistemas portáteis e conjuntos de sensores leves e veículos aéreos não tripulados ou UGVs.

Protocolo de comunicação

1. Protocolo de transmissão: comunicação serial assíncrona;
2. Taxa portuária: 115200;
3. Bits de dados: 10 bits: um bit inicial, 8 bits de dados, um bit de parada, verificação inválida;
4. Estrutura de dados: Os dados consistem em byte de cabeçalho, parte de comando, comprimento de dados, parte de parâmetro e byte de verificação;
5. Modo de comunicação: o controle mestre envia comandos de controle para a máquina variadora, e a máquina variadora recebe e executa as instruções. No estado de medição, a máquina de medição envia dados e status da máquina de medição de volta para o computador superior de acordo com o ciclo de medição. O formato de comunicação e o conteúdo do comando são mostrados na tabela a seguir.

A) Envios de controle principal
O formato da mensagem a ser enviada é o seguinte:

STX0 DMC LEN DADOS1H DADOS1L CHK

Tabela 2 Descrição do formato da mensagem enviada

número do pedido nome explicar código observações
1 STX0 Sinalizador de início de mensagem A5(H)
2 DMC CW Ver tabela 3
3 LEN DL O número de todos os bytes, exceto a marca inicial, a palavra de comando e a soma de verificação
4 DADOS parâmetro Ver tabela 3
5 DADOS
6 CHK Verificação XOR Exceto o byte válido, todos os outros bytes são XORed

O comando é descrito a seguir:
Tabela 3 Descrição dos comandos e palavras de dados enviadas pelo mestre para a telemetria

número do pedido CW função byte de dados observações comprimento Código de exemplo
1 0x00 cessar DADOS=00(H)DADOS=00(H) O telêmetro para de medir Seis bytes A5 00 02 00 00 A7
2 0x01 Alcance único DADOS=00(H)DADOS=00(H)
Seis bytes A5 01 02 00 00 A6
3 0x02 Alcance contínuo DADOS=XX(H)DADOS=AA(H) DATA descreve o período de variação, em ms Seis bytes A5 02 02 03 E8 4E (variação de 1 Hz)
4 0x03 autoverificação DADOS=00(H)DADOS=00(H)
Seis bytes A5 03 02 00 00 A4
5 0x04 Defina a distância mais próxima da seleção DADOS=XX(H)DADOS=AA(H) DADOS descreve o valor da zona cega, unidade 1m Seis bytes A5 04 02 00 64 C7(100m é a distância mais próxima)
6 0x06 Número cumulativo de consultas de saída de luz DADOS=00(H)DADOS=00(H) Número cumulativo de consultas de saída de luz Seis bytes A5 06 02 00 00 A1
7 0x11 A energia do APD está ligada DADOS=00(H)DADOS=00(H)
Seis bytes A5 11 02 00 00 B6
8 0x12 A energia do APD está desligada DADOS=00(H)DADOS=00(H)
Seis bytes A5 12 02 00 00 B5
9 0xEB Consulta de número DADOS=00(H)DADOS=00(H) Consulta de número Seis bytes A5 EB 02 00 00 4C

a) O controle principal recebe formato
O formato da mensagem recebida é o seguinte:

STX0 DMC LEN DADOS DADOS0 CHK

Tabela 4 Descrição do formato das mensagens recebidas

número do pedido nome explicar código observações
1 STX0 Sinalizador de início de mensagem 1 A5 (H)
2 CMD_JG Palavra de comando de dados Ver tabela 5
3 LEN DL O número de todos os bytes, exceto a marca inicial, a palavra de comando e a soma de verificação
4 Dn parâmetro Ver tabela 5
5 D0
6 CHK Verificação XOR Exceto o byte válido, todos os outros bytes são XORed

Descrição do status de recebimento do controle principal:
A Tabela 5 descreve a palavra de dados enviada pelo telêmetro ao controlador mestre

número do pedido CW função byte de dados observações comprimento total
1 0x00 cessar D1=00(H)D0=00(H)
Seis bytes
2 0x03 autoverificação D8~D1 D8-D7: tensão de -5V, unidade 0,01V.D6-D5: valor de ponto cego, unidade 1mD4: valor de alta tensão APD, unidade V;D3: tipo char, indicando temperatura APD, unidade: graus Celsius;D2-D1: tensão +5V, unidade 0,01V 12 bytes
3 0x04 Distância até a configuração de acesso mais próxima, unidade m D1 D0 DADOS descreve o valor de distância mais próximo, unidade 1m;Começa alto e termina baixo Seis bytes
4 0x06 Número cumulativo de consultas de saída de luz D3~D0 DATA expressa o número de luzes, 4 bytes, com o byte alto primeiro Sete bytes
5 0x11 A energia do APD está ligada D1=00(H)D0=00(H) A energia do APD está ligada Seis bytes
6 0x12 APD desligado D1=00(H)D0=00(H) A energia do APD está desligada Seis bytes
7 0xED Trabalhando horas extras 0x000x00 O laser está sob proteção de trabalho a laser e não pode ser medido. Seis bytes
8 0xEE Erros de eficácia 0x000x00
Seis bytes
9 0XEF Tempo limite de comunicação da porta serial 0x000x00
Seis bytes
10 0x01 Medição de faixa única (alvo único, zero para o segundo e terceiro alvos, zero para o terceiro alvo no início e no final do alvo) D9D8 D7 D6D5 D4 D3D2 D1 D0 D8-D6 distância do primeiro alvo (unidade 0,1m)D5-D3 distância até o segundo alvo (unidade: 0,1m)D2-D0 distância do terceiro alvo (unidade 0,1m)3. Os objetivos são de próximo a distanteD9 (bit7-bit0) flag byte:D9 é a 7ª posição indicando a onda principal; 1: há uma onda principal, 0: nenhuma onda principal. D9 é a 6ª posição indicando eco; 1: há eco, 0: sem ecoD9 A quinta posição indica o status do laser; 1: laser normal, 0: falha do laserD9 é o quarto bit do sinalizador de tempo limite, 1: normal, 0: tempo limiteD9 é inválido na 3ª posição (definido como 1);D9 A segunda posição indica o status do APD; 1: normal, 0: errorD9 é a primeira posição para indicar se existe um alvo anterior; 1: existe um alvo anterior, 0: nenhum alvo anterior (alvo na área cega). D9 O bit 0 indica se existe um alvo subsequente; 1: há um alvo subsequente, 0: nenhum alvo subsequente (o alvo após o alvo principal é o alvo subsequente) 14 bytes
11 0x02 Alcance contínuo (alvo único, zero para o segundo e terceiro alvos, zero para o terceiro alvo no início e no final do alvo) D9 D8 D7 D6D5 D4 D3D2 D1 D0 D8-D6 distância do primeiro alvo (unidade 0,1m)D5-D3 distância até o segundo alvo (unidade: 0,1m)D2-D0 distância do terceiro alvo (unidade 0,1m)3. Os objetivos são de próximo a distanteD9 (bit7-bit0) byte do sinalizador:D9 é o 7º bit para indicar a onda principal; 1: há uma onda principal, 0: nenhuma onda principal. D9 é a 6ª posição indicando eco; 1: há eco, 0: sem ecoD9 A quinta posição indica o status do laser; 1: laser normal, 0: falha do laserD9 é o quarto bit do sinalizador de tempo limite, 1: normal, 0: tempo limiteD9 é inválido na 3ª posição (definido como 1);D9 A segunda posição indica o estado APD; 1: normal, 0: errorD9 é a primeira posição para indicar se existe um alvo anterior; 1: existe um alvo anterior, 0: nenhum alvo anterior (alvo na área cega). D9 O bit 0 indica se existe um alvo subsequente; 1: há um alvo subsequente, 0: nenhum alvo subsequente (o alvo após o alvo principal é o alvo subsequente) 14 bytes
12 0xEB Consulta de número D17……D0 D17 D16 D15 D14 D13 D12 Código de modelo de máquina inteiraD11D10 Número do produtoD9 D6 versão do softwareD5 D4 APD númeroD3 D2 Número do laserVersão D1 do FPGA 22 bytes
Nota: ① Byte/bit de dados indefinidos, o padrão é 0;
