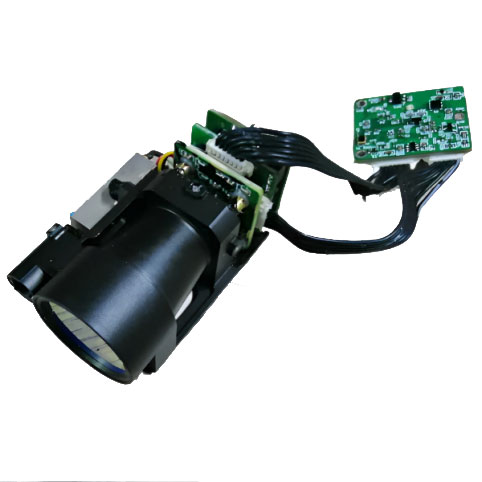

Módulo Rangefinder Rangefinder de 3 km

Item	Parâmetro técnico
Comprimento de onda de trabalho	1,54μm ± 0,02μm
Range Scoe	30m ~ 3000m
Objeto	A visibilidade não é inferior a 8 km sob a condição de visão, e a distância variante do veículo (alvo 2,3m × 2,3m) é ≥3000m
Função principal	Variação única e contínua
	Indicação de alvo de três alvos e frontal e traseiro
	Função de autoteste (incluindo: temperatura da APD atual, alto valor de tensão, tensão interna, valor da zona cega)
	A função de despertar em espera pode ser realizada modificando para a interface TTL
Precisão da variação	± 1m
Frequência de variação contínua	0,5Hz-10Hz
Taxa de precisão	≥98%
Abertura clara eficaz	25mm
Número de pulsos a laser disparados entre falha média (MNBF)	≥1 × 106 vezes
Tensão	DC5V
Consumo de energia de trabalho	≤2w (@1Hz)
Consumo de energia em espera	≤0,5w
Tamanho	41mm × 32mm × 69mm
Peso	<79G
Método de resfriamento	Resfriamento de condução
Temperatura de trabalho	-40 ℃～+65 ℃
Temperatura de armazenamento	-55 ℃～+70 ℃

Os módulos de alcance de laser jioptics são amplamente utilizados em cenas militares ou civis (veículos aéreos não tripulados, vagens fotoelétricas, equipamentos de imagem térmica, etc.) No ambiente mais desafiador, o alto desempenho e a alta confiabilidade desempenham uma importante função. Uma solução sólida que capacita seu produto a exceder seus limites.

Modelo de conector elétrico: Molex-532610771; A definição detalhada da interface elétrica é a seguinte:

A transmissão de dados entre o RangeFinder e o computador host inclui o seguinte conteúdo:
Comandos de controle: incluindo a variação inicial, variação contínua, variação única, comandos de consulta, etc.
Dados de loopback: incluindo informações de distância, temperatura ambiente, status do localizador de faixas, etc. A troca de dados entre a máquina de medição de distância e o computador host adota 422 barramento. O protocolo específico de comunicação de software é o seguinte:
Formato de comunicação: 422 comunicação, taxa de transmissão 115200BPS (pode ser alterada de acordo com os requisitos do cliente);
Formato de dados: dados de 8 bits, um bit de partida, bit uma parada, sem verificação de paridade, os dados consistem em byte de cabeçalho, parte de comando, comprimento dos dados, parte do parâmetro, checar byte;
Modo de comunicação: o controle principal e a máquina de medição de distância adotam o modo de comunicação mestre-escravo, o controle mestre envia comandos de controle para a máquina de medição de distância e a máquina de medição de distância recebe e executa as instruções. No estado de variação, o RangeFinder envia de volta os dados e o status do finder Range para o computador superior de acordo com o ciclo variante. O formato de comunicação e o conteúdo do comando são mostrados na tabela a seguir.

O formato de mensagem de envio é o seguinte:
