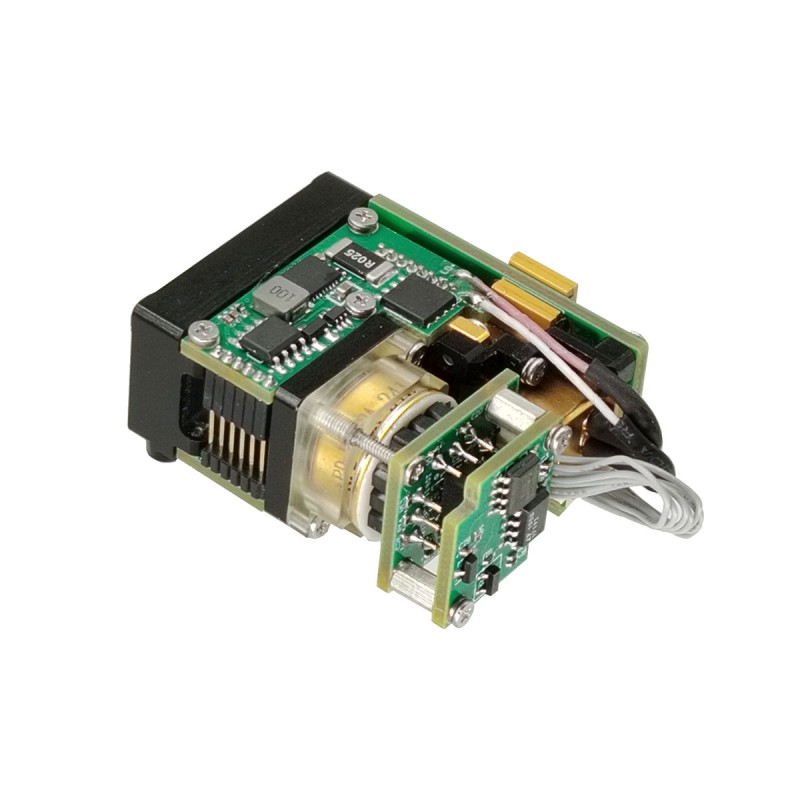

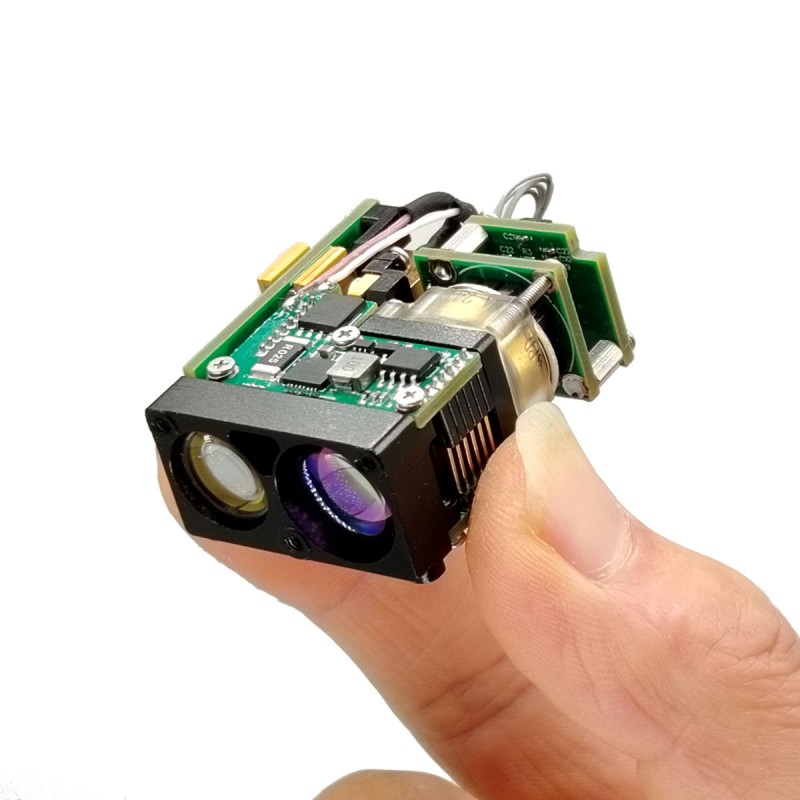

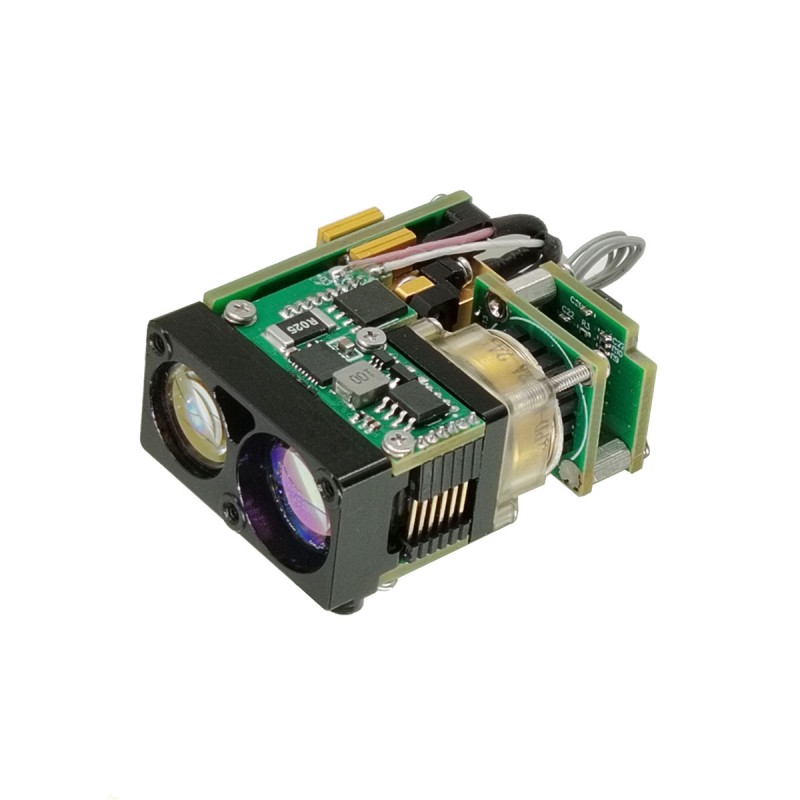

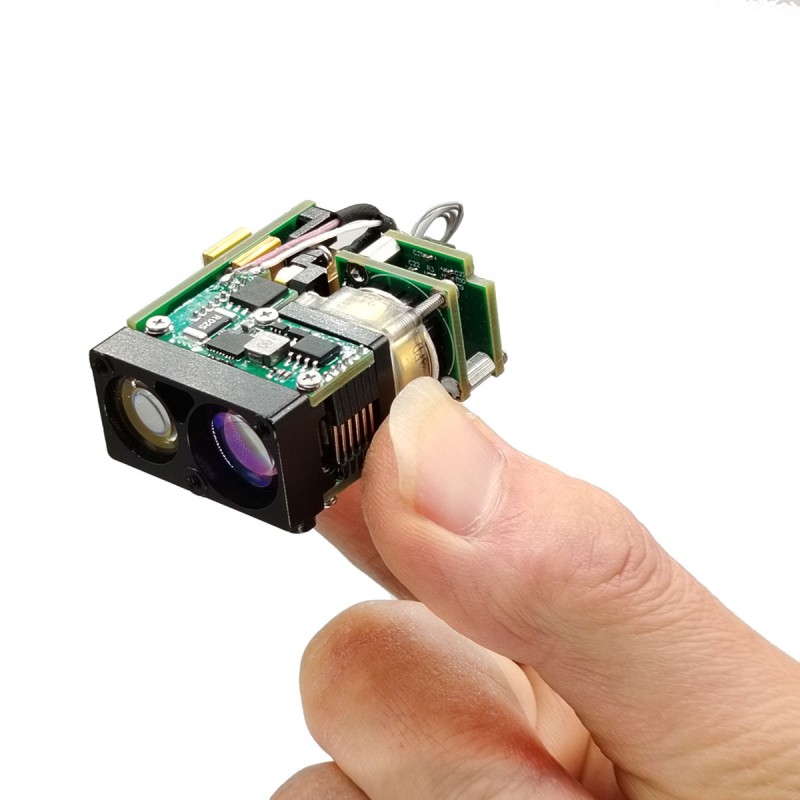

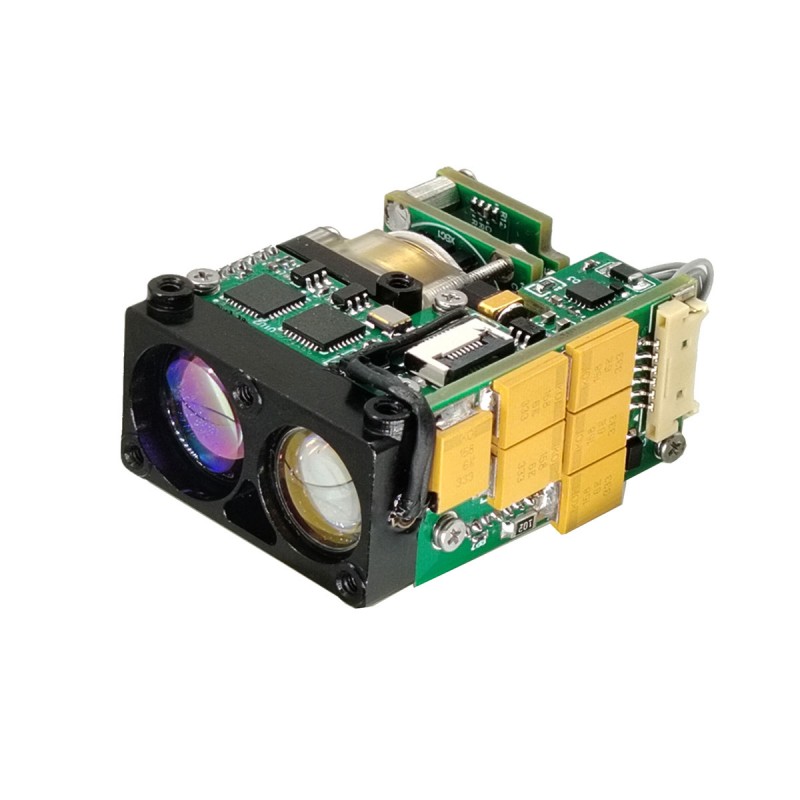

Funções principais
(1) variação única e variação contínua;
(2) responder a comandos de variação a laser e pode parar de variando a qualquer momento de acordo com o comando stop;
(3) dados de distância de saída e informações de status uma vez por pulso durante a medição da distância;
(4) pode relatar o número cumulativo de pulsos de laser transmitidos (sem perda de energia);
(5) seleção de distância, indicação de alvo dianteiro e traseiro;
(6) Função de autoteste.
Índice de desempenho do produto
Item |
Parâmetro técnico |
Instrução |
Modelo |
STA-B30X |
Comprimento de onda de trabalho |
1535 ± 5nm |
Segurança ocular |
Classe 1 (IEC 60825-1) |
Recebendo abertura |
Φ13mm |
Abertura de emissão |
Φ13mm |
Capacidade de variação |
15-5000m |
Faixa de variação |
≥5000m |
Grandes alvos de construção, refletividade: 0,6, visibilidade do observador 20 km |
≥3000m |
Alvo da OTAN |
≥2000m |
Alvo humano |
≥600m |
Alvo de UAV |
Mini Range |
15m |
|
Detecção multi-alvo |
Até 3 alvo |
|
Precisão da variação |
± 1m |
3d |
Frequência de variação |
1 ~ 10Hz ajustável |
|
Taxa de precisão |
≥98% |
|
Taxa de alarme falso |
1% |
|
Ângulo de divergência |
≤0,6mrad |
|
Interface de comunicação |
Ttl |
A interface rs422/rs232 pode ser personalizada |
Tensão |
DC5 ~ 16V |
|
Consumo de energia |
≤1.2w (@1Hz) |
Poder de trabalho |
≤5w |
Potência de pico |
Estabilidade do eixo óptico a laser |
≤0,05mrad |
|
Erro paralelo |
≤0,3mrad |
Erro de paralelismo do eixo óptico para a referência de montagem |
Choque mecânico |
75g, 1ms |
|
Temperatura de trabalho |
-40 ℃~+70 ℃ |
|
Temperatura de armazenamento |
-55 ℃~+75 ℃ |
|
Confiabilidade |
MTBF ≥ 1500H |
|
Tamanho |
≤43 × 31 × 16mm |
|
Peso |
≤44g |
|
Função principal |
Primeiro e último alvo variando, variação multi-alvo, seletividade à distância |
Notas:
1) Tamanho alvo da OTAN 2,3 m × 2,3 m; Tamanho do alvo humano 0,5 m × 1,7 m; Tamanho alvo de UAV 0,2 m × 0,3
m; Refletividade 30%, umidade ≤80%, visibilidade do observador a 12 km

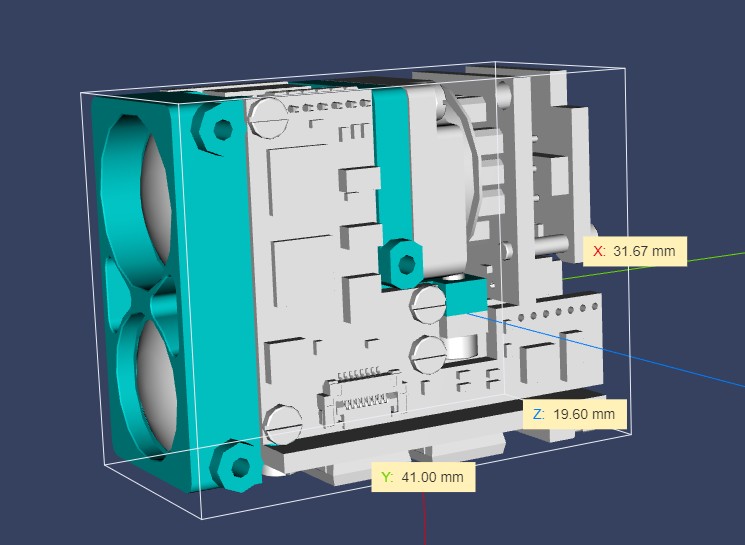

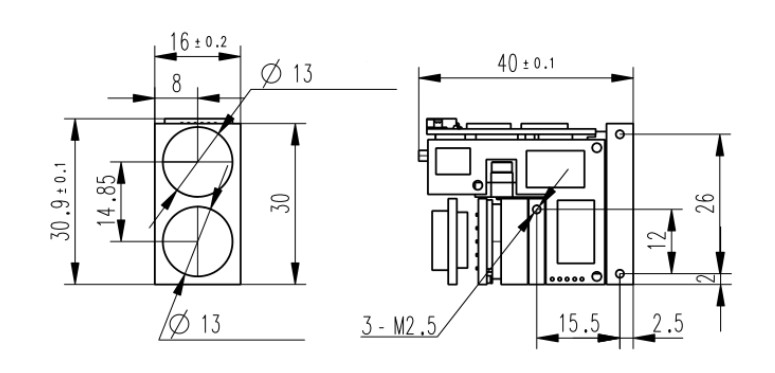

Interface de instalação da estrutura
Requisitos de interface elétrica
Interface de comunicação: UART (TTL_3.3 V), 115200 bps, 1 bit de partida, 8 bits de dados, 1 parada não, sem paridade;
Tabela 1 Definição central
Alfinete |
Definição |
Cor de linha |
Notas |
1
|
Fonte de alimentação + |
Vermelho |
4.5-16V |
2
|
Fonte de energia - |
Preto |
Gnd |
3
|
Power_on |
Branco |
Power on Control TTL_3.3V Nível, módulo ON (> 2,7V), módulo OFF (<0,3V) |
4
|
Uart_tx |
Amarelo |
Remetente de porta em série |
5
|
Uart_rx |
Verde |
Receptor de porta serial |
6
|
Gnd |
Preto |
Ground de porta em série |
Módulos de variação OEM/ODM e soluções personalizadas
O B0815X foi projetado para integradores de sistemas que procuram uma solução de variação de laser conveniente, poderosa e compacta. Ele fornece desempenho confiável em uma ampla gama de aplicações.
É muito pequeno, ultraleve, possui baixo consumo de energia e pode ser medido a uma longa distância. É adequado para dispositivos portáteis (imagens térmicas), aplicações de montagem de armas, sistemas portáteis e suítes de sensores leves e veículos aéreos ou UGVs não tripulados.
