Rede estrela de link de transmissão de vídeo drone de 20 km
O produto Série T é um sistema de transmissão digital sem fio de banda larga otimizado para aplicações em equipamentos não tripulados. Esta rede estrela de link de transmissão de vídeo Drone de 20 km incorpora tecnologias como diversidade de antena MIMO, modulação COFDM, TDD e correção direta de erros. Ele apresenta alta confiabilidade de transmissão, baixa latência e suporta vários modos de rede, incluindo rede estrela, cadeia e malha. Ele pode atender às demandas de transmissão de dados e vídeo em alta velocidade em diversos cenários complexos e ambientes de distâncias variadas.
Enviar consulta
Descrição do produto
Aplicativo
É altamente adequado para aplicações em áreas como prevenção de incêndios florestais, transporte ferroviário, reconhecimento de UAV, enxame de links de dados de UAV, resgate de emergência, inspeção de linhas de energia, patrulha de oleodutos, segurança de fronteira e operações anticontrabando, sistemas não tripulados, pecuária marítima, segurança móvel e reconhecimento militar.
Acessórios e parâmetros
| Link de transmissão | |
| Modelo | STA-T20Y |
| Tamanho | 87,5×66×20（mm） |
| Peso | 106 ±1g |
| Rede | Apoie redes em forma de estrela |
| Banda de frequência RF | 1427,9 ~ 1447,9 MHz |
| Personalizável | 806~826MHz/1427,9~1447,9MHz/2401,5~2481,5MHz |
| Nível de potência | 25dBm ±2 |
| Sensibilidade | 10 MHz (-103dBm)/5 MHz (-104dBm)/3 MHz (-106dBm) |
| Métodos de transmissão | unidirecional, bidirecional |
| Modo de transmissão e recepção | único transmissor receptor duplo |
| Largura de banda de trabalho | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Taxa máxima de dados | Suporta salto de frequência de banda |
| Suporta o número de nós de rede | Suporta o número de nós de rede N ≥ 2 e um máximo de 15 nós de acesso |
| Transmissão de vídeo | comunicar-se com terminais externos através da porta Ethernet |
| Transmissão de dados | atraso de transmissão do nó para o nó central<=200ms |
| Tempo de construção da cadeia | Partida a frio ≤ 20s |
| Tensão de entrada | 12V-24V |
| Anti-interferência | Suporta salto de frequência de banda |
| Atraso na interface aérea | atraso de transmissão do nó para o nó central<=200ms |
| Consumo máximo de energia | valor de consumo de energia de 150ma ± 15% na taxa máxima |
| Configuração WEB | suporta funções básicas de configuração/relatórios/consulta |
| Métodos de modulação | QPSK, 16QAM, 64QAM |
| Temperatura de armazenamento | -40°C~+85°C |
| Temperatura de trabalho | -20°C~+75°C |
| Concha | Liga de alumínio |
| Acessórios | |
| Nome do produto | Antena de fibra de vidro |
| Modelo | TQJ-1400AT-7 |
| Freqüência | 1425 ~ 1450 MHz |
| Ganho | 7dBi |
| Razão de onda estacionária | ≤ 1,3 |
| Impedância nominal - Ω | 50 |
| Comprimento | 62cm |
| Diâmetro | 1,85cm |
| Direção da radiação | 360° omnidirecional |
| Interface | Cabeça fêmea NK/cabeça N macho |
| Nome do produto | Base da ventosa da antena na extremidade terrestre |
| Faixa de frequência - MHz | 0-6,0 GHz |
| Junta fixa de ventosa | Cabeça N-feminina N-K assento feminino |
| Diâmetro do chassi | 11cm |
| Comprimento do chumbo | 46cm |
| Nome do produto | Antena de haste adesiva Sky End |
| Comprimento | 23,5 cm |
| Freqüência | 1425 ~ 1450 MHz |
| Ganho | 2dBi |
| Razão de onda estacionária | ≤ 1,3 |
| Impedância nominal - Ω | 50 |
| *Outros acessórios opcionais* | |
| Nome do produto | Cabo adaptador RG58 |
| Comprimento da linha | 20cm |
| Banda de frequência aplicável | 6000 MHz |
| Arame | Fio RG58 com diâmetro externo de 5 mm |
| Modelo de interface | Agulha interna de cabeça macho SMA/cabeça macho N |
| Atenuação | 0,15db/m |
| Resistência | 50Ω |
| Nome do produto | Interface de antena transceptora SMA |
| Placa fixa: | Comprimento: 8cmLargura: 6cmDiâmetro do furo: 0,9cmDistância entre centros de furos: 60,5cm |
| Componente em forma de U: | Comprimento total: 8,3cmComprimento do parafuso: 4,8cmLargura: 6cmPorca: M8Shrapnel: M8Gasket: M8 |
| Nome do produto | Antena omnidirecional de fibra de vidro de 1,25 metros |
| Modelo | TQJ-1400AT-11 |
| Freqüência | 1425 ~ 1450 MHz |
| Ganho | 11dBi |
| Razão de onda estacionária | ≤ 1,3 |
| Impedância nominal - Ω | 50 |
| Comprimento | 1250mm |
| Diâmetro | 20mm |
| Direção da radiação | 360° omnidirecional |
| Interface | Cabeça Feminina NK |
| Nome do produto | Antena omnidirecional de fibra de vidro de 1,5 metros |
| Modelo | TQJ-1400AT-12 |
| Freqüência | 1425 ~ 1450 MHz |
| Ganho | 12dBi |
| Razão de onda estacionária | ≤ 1,3 |
| Impedância nominal - Ω | 50 |
| Comprimento | 1500 mm |
| Diâmetro | 20mm |
| Direção da radiação | 360° omnidirecional |
| Interface | Cabeça Feminina NK |
| Nome do produto | Antena omnidirecional de fibra de vidro de 1,8 metros |
| Modelo | TQJ-1400G-14 |
| Freqüência | 1425 ~ 1450 MHz |
| Ganho | 14dBi |
| Razão de onda estacionária | ≤ 1,3 |
| Impedância nominal - Ω | 50 |
| Comprimento | 1800 mm |
| Diâmetro | 44mm@máx. |
| Direção da radiação | 360° omnidirecional |
| Interface | Cabeça Macho SMA-N |

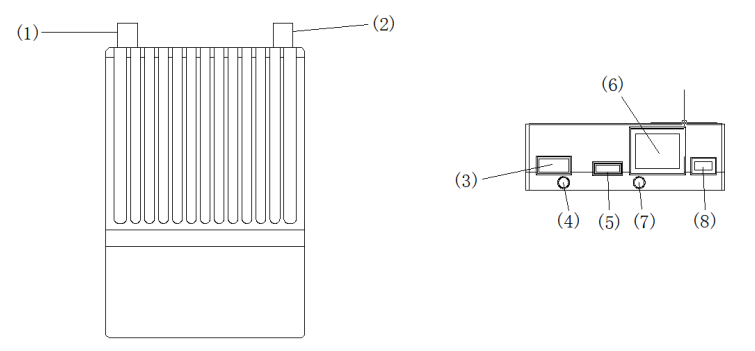

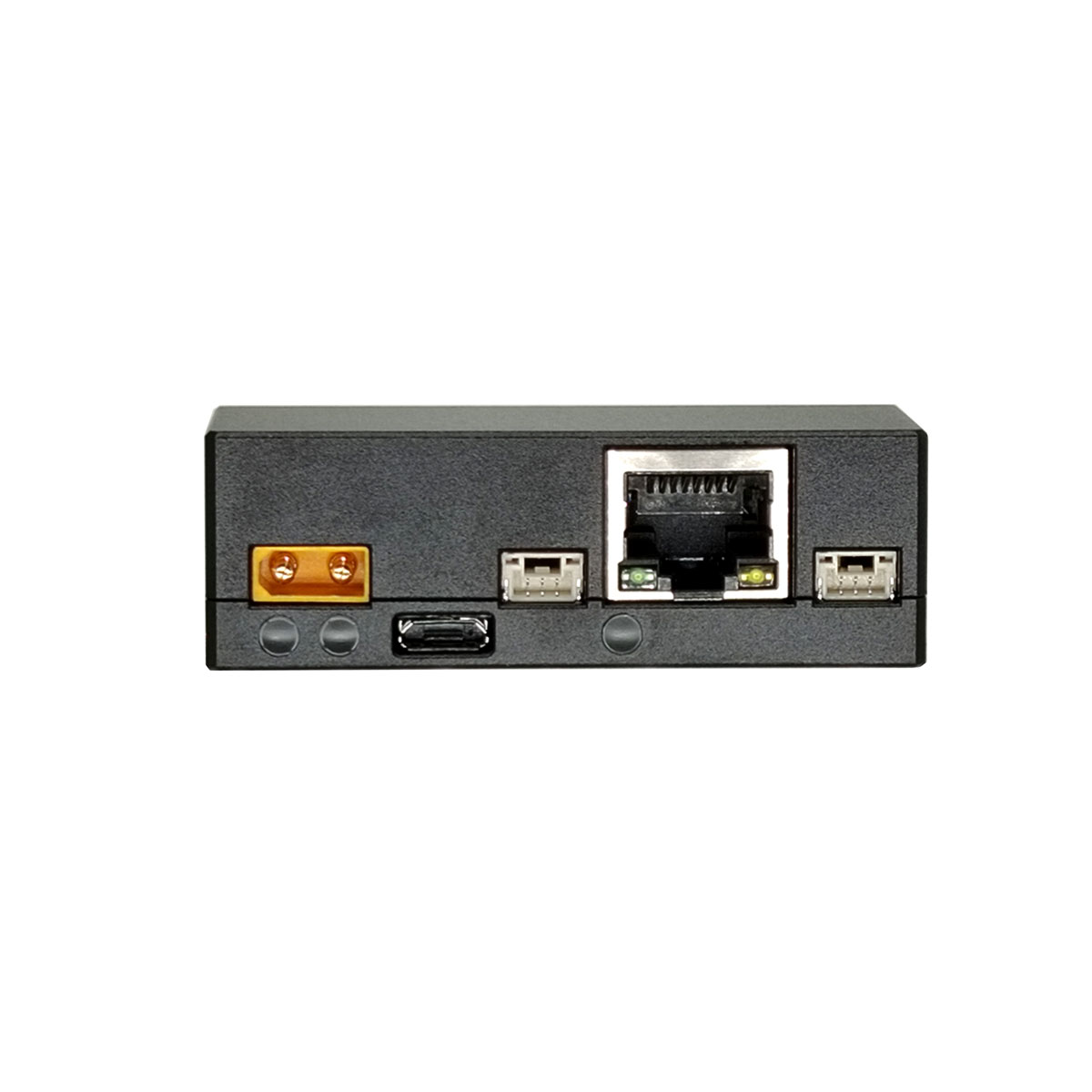

Definição de Interface
| Número de série | Função |
| 1 | Interface de antena receptora SMA |
| 2 | Interface de antena transceptora SMA |
| 3 | Entrada de energia de transmissão de dados de imagem (cabeça fêmea 12V-24V XT30-2P) |
| 4 | Luz indicadora de energia |
| 5 | Porta de atualização de firmware micro USB |
| 6 | Porta Ethernet RJ45 |
| 7 | Luz de dados da porta de rede |
| 8 | Interface de porta serial (TTL 3,3V) |

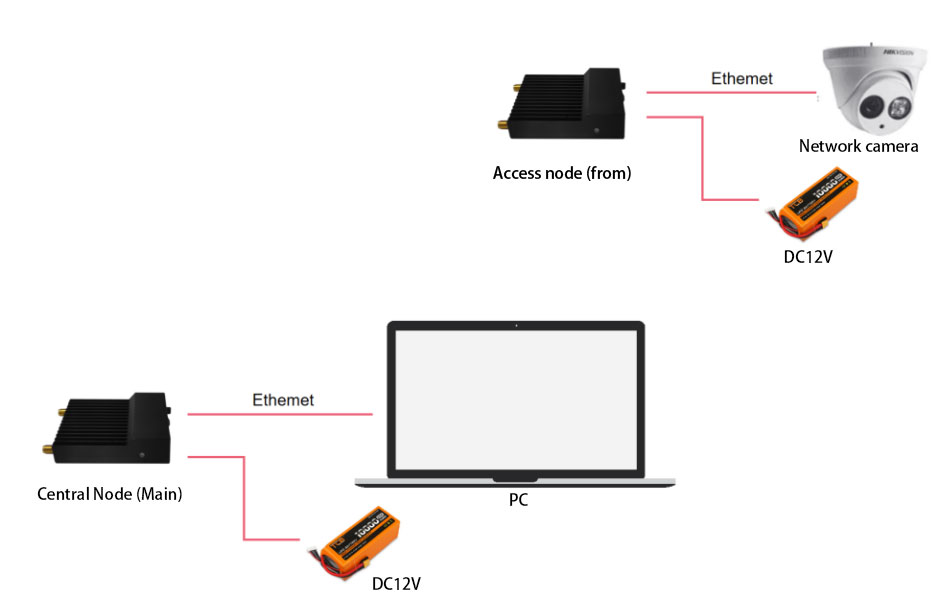

Diagrama de conexão

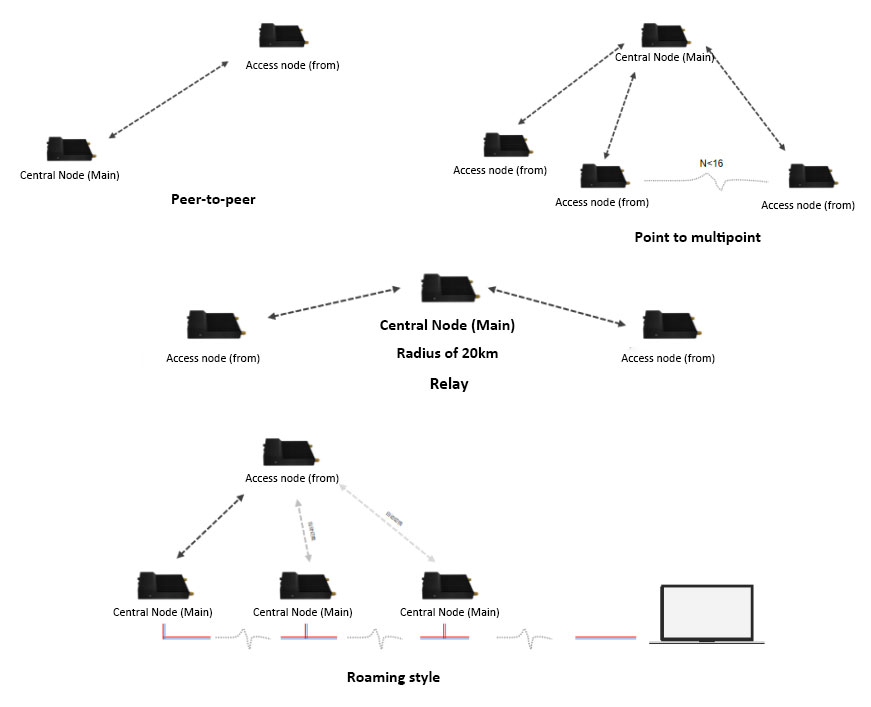

Modo de trabalho
