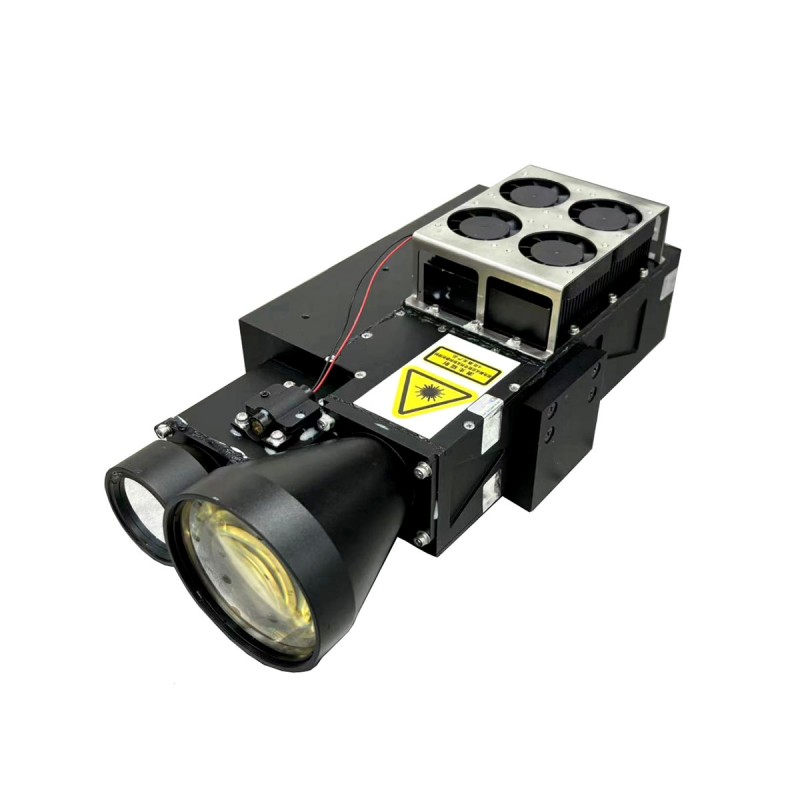

160MJ Designador de destino a laser (LTD) WIHT LRF

O STA-Z160M é um designador de destino a laser de 160MJ militar que desempenha um papel crucial nos sistemas de mira de precisão, capaz de fornecer orientações precisas para munição inteligente. Através de um sistema óptico avançado, marca o alvo com um feixe de laser, garantindo que as armas guiadas por precisão possam destruir o alvo com precisão e eficiência extremamente alta.

Enviar consulta

Descrição do produto

Esse modelo de designador de destino a laser adota o design integrado, o sistema consiste em uma fonte de luz e driver a laser, um módulo de medição de distância, um sistema de observação e um módulo de controle.

Função principal

Função de variação a laser;
Função de irradiação a laser;
gatilho do sinal de isolamento fotoelétrico;
Desmontado com mira de feixe;
função de gatilho externo;

Principais indicadores técnicos

Comprimento de onda de trabalho	1064nm ± 1nm
Energia de irradiação a laser	85mJ e 160MJ podem ser trocados
Atraso da luz	304µs ± 1µs
Ângulo de dispersão do feixe a laser	≤0,2mrad
Frequência de irradiação	8 ~ 21Hz
Frequência de variação	10Hz
Largura do pulso a laser	10ns ~ 15ns
Estabilidade de energia	≤ ± 8%
Faixa de variação	0,2m ~ 30km (tamanho do alvo 10 m 10 m 8 m, visibilidade 30 km)
Erro de variação	menor ou igual a 5 metros
Seleção de alvo	primeiro/segundo/final
Taxa de medição precisa	98%
Hora de inicialização	＜ 1min （à temperatura normal）
Tempo de trabalho	Modo de variação	Trabalhando continuamente por 5 minutos, descanse por 4min, contínuo 5 ciclos （em temperatura baixa/normal） funcionando continuamente por 5 minutos, descanse por 4min, 2 ciclos contínuos （em alta temperatura e 85mj de saída） funcionando continuamente por 2 min, descanso por 4min, 2 ciclos contínuos （em alta temperatura e 160mj de outives））））） de 4 minutos, em alta temperatura e 160mj de alta e 160mj.
	Modo de irradiação	Tempo de irradiação 90s, descanso 60s, 5 ciclos contínuos （em temperatura baixa/normal e 85MJ de saída） Tempo de irradiação 60s, descanso 60s, 5 ciclos contínuos （em temperatura baixa/normal e 160mj de saída µ 1 de altura e temperatura de alta temperatura） de alta temperatura e altura de alta temperatura e 85 m 60 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 80 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de alta temperatura e 85 m1 de temperatura e 85 m 60 de alta temperatura e 85 m1 de temperatura e 1,5 m 60 m 60 m 60 de alta temperatura e 1,5 m. Saída de 160mj）
Peso completo	≤ 3,3 kg

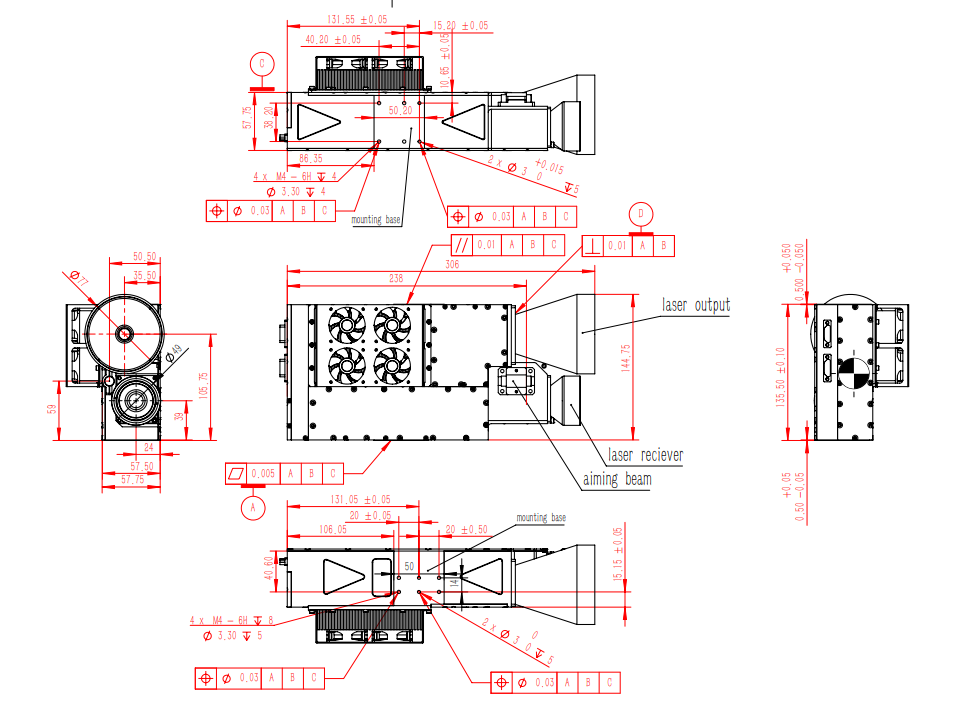

Volume de conjunto completo

Interface elétrica

Connector de comunicação (modelo de soquete J30J-15ZKP, Modelo de plugue de bunda J30J-15TJ) Definição de pinos

Alfinete	Definição	Contente	Tipo de sinal	Observações
1	TX+	RS422 Envie positivo (local)	Saída	Computador de host de objeto
2	TX -	RS422 Enviar negativo (local)	Saída	Computador de host de objeto
3	Rx+	RS422 Receba positivo (local)	Entrada	Computador superior do objeto
4	Rx -	RS422 Receba negativo (local)	Entrada	Computador superior do objeto
5	Gnd	Rs422 do solo	Sinal Ground	Computador superior do objeto
6				Especial de depuração do fabricante
7				Especial de depuração do fabricante
8				Especial de depuração do fabricante
9				Especial de depuração do fabricante
10				Especial de depuração do fabricante
11				Especial de depuração do fabricante
12				Especial de depuração do fabricante
13				Especial de depuração do fabricante
14		Sistema de tempo externo +	Entrada	RS422 Diferencial
15		Sistema de tempo externo -	Entrada	RS422 Diferencial

Conector de energia (tipo de plugue J30J02P020P000S0P120, Tipo de plugue J30J02P020S000S0L000) Definição de pino

Número do pino	Definição	Observações
A, b	24V	A cor do fio é vermelha
CD	Gnd	A cor do fio é preta

Principais indicadores de desempenho

Fonte de alimentação e consumo de energia	Faixa de fonte de alimentação	20V ~ 33V, DC
	Consumo de energia	A potência de pico não é superior a 260W, a energia de espera não é superior a 60W (temperatura normal)
Confiabilidade	O MTBF não é inferior a 4000h (o tempo total de disparo é maior que 3 milhões)
Segurança	Configure um dispositivo de aviso para o laser funcionar
	A saída do transmissor a laser é fornecida com sinais de alerta óbvios
	O equipamento está bem fundamentado
Manutenção	Todos os principais componentes e equipamentos funcionais têm indicadores de falha e indicadores para operação normal
	O tempo médio de reparo MTTR não é superior a 20min
Requisitos de compatibilidade eletromagnética	No processo de inicialização do sistema, o equipamento pode ser compatível com outros equipamentos no sistema e operar normalmente

Requisitos de adaptabilidade ambiental

Temperatura	Temperatura operacional		-40 ℃ ~ +60 ℃
	Temperatura de armazenamento		-40 ℃ ~ +70 ℃
Calor úmido	Umidade relativa		95% ± 3%
	Temperatura		+25 ° C ± 2 ° C.
	Tempo de armazenamento		72h
Vibração	Forma do espectro de vibração (GRMS = 6,06)		20Hz a 80Hz			+3db/out
			80Hz a 350Hz			G2/0,04 Hz
			350Hz a 2000Hz			-3db/out
	Direção de vibração e tempo		vibrar em duas direção por pelo menos 10min
	Ponto de controle		deve ser selecionado na superfície da tabela de equipamento ou agitação perto da rigidez máxima do produto, o equipamento grande pode usar controle médio de vários pontos
	Ponto de monitoramento		O ponto de monitoramento deve ser selecionado na parte chave do produto em teste, para que a resposta média da aceleração quadrada da raiz não exceda o design máximo permitido (GRMS = 6,06)
	Requisitos de instalação		O espécime está firmemente preso à mesa de agitação e, para produtos equipados com amortecedores, os amortecedores devem ser removidos antes do teste
	Verificação de desempenho		Durante os testes de vibração com o equipamento ligado, todos os indicadores de desempenho devem atender aos requisitos técnicos especificados no documento de design. No caso de uma falha, são permitidos reparos. Após o reparo, o valor espectral deve ser reduzido para 0,01g²/hz, grms = 3,03, e a amostra deve ser submetida a vibração na direção mais suscetível à vibração por 10 minutos durante o teste de aceitação.
Ciclo de temperatura	Faixa de temperatura		Teste de energia		-35 ± 3 ℃ ~ +52 ± 2 ℃
	Taxa de mudança de temperatura		Aumento da temperatura		10 ℃/min
			Resfriamento		10 ℃/min
	Tempos de ciclo		Dez ciclos devem ser concluídos, garantindo que os últimos 2 ciclos estejam sem falhas. Se ocorrer uma falha durante os últimos 2 ciclos, após reparos, são necessários 2 ciclos sem falhas.
	Tempo de ciclo		Um tempo de ciclo é 4h, um ciclo inclui aumento da temperatura → temperatura permanecer → resfriamento → temperatura fica → aumento da temperatura
	Tempo de permanência de alta e baixa temperatura		O tempo de permanência depende da capacidade de calor da amostra. Com base no princípio da permeabilidade térmica ou a frio do produto, a temperatura interna da amostra é mantida por 5 minutos após atingir a estabilidade
	Os requisitos do produto em teste		Teste geral de ciclo de temperatura com toda a máquina, deve ser o máximo possível para abrir a tampa
	Verifique e repare		No equipamento de teste de energia, após cada teste de ciclo de temperatura, é necessário confirmar que o equipamento está livre de falhas antes de prosseguir para o próximo ciclo de temperatura
Requisitos de encharcamento	Encharcado é realizado com todo o equipamento
Requisitos de transporte	O equipamento precisa ser transportado como um veículo inteiro
	Se o produto não tiver passado por um teste de transporte rodoviário, você poderá realizar um teste de simulação de transporte interno usando uma tabela de transporte de simulação. Este teste envolve a realização de um teste de vibração cíclica sinusoidal para avaliar o desempenho do produto
	Os requisitos do teste de mesa de transporte simulado são os seguintes
	Condições de teste	Freqüência		5Hz ~ 200Hz
		Amplitude		5Hz ~ 7Hz
		Amplitude 12 mm ~ 8mm
		7Hz ~ 200Hz Aceleração igual 1,5g
		Teste de vibração A condição de desvio permitido é o mesmo que teste de vibração aleatória de banda larga
	Direção	Direção e lateral do eixo vertical; orientação: vertical e lateral ao eixo
	Tempo de ciclo	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12min por ciclo;
	Após o teste de transporte, verifique se há sinais de dano ou afrouxamento estrutural e conduza uma inspeção de índices técnicos para garantir que atendam aos requisitos de projeto
