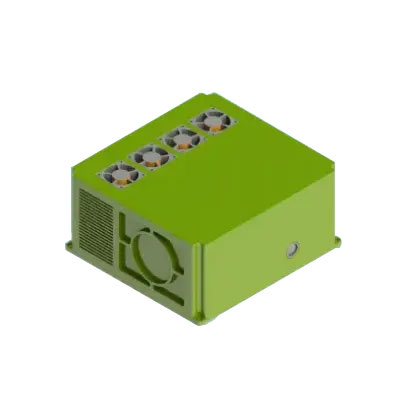

O OPO laser de 1570nm de alta potência é 80MJ 20Hz, com sistema de controle de circuito de acionamento integrado, taxa de repetição de pulso de 1 ~ 20Hz (ajustável), pico de potência para o radar, laser de laser e photoel, é uma fonte de luz ideal para o laser.
Pico de comprimento de onda: 1570nm
Energia mono-pulso: 80mj
Frequência operacional: 1-20Hz (Ajustável)
Temperatura de operação: -40 ° C ~+60 ° C.
Comprimento de onda |
1570nm |
Potência de pico |
≥10mW |
Largura de pulso |
≤10ns |
Taxa de repetição de pulso |
1 ~ 20Hz (ajustável) |
Ângulo de divergência |
≤6mrad |
Tempo de operação contínua |
≥5min (@20Hz, sob temperatura ambiente) |
Temperatura operacional |
-40 ℃~ 60 ℃ |
Temperatura de armazenamento |
-45 ℃~ 70 ℃ |
Vibração |
Pode ser aplicado em situação de veículo/embarcação |
Dimensão |
≤208mm × 220mm × 80mm |
Peso |
≤3,6 kg |
Fonte de energia |
DC18V ~ 32V |
Consumo de energia | O pico de consumo de energia não é superior a 600w |
O consumo de energia em espera não é superior a 160w |
|
Método de dissipação de calor |
Resfriamento de ar |
Tabela 1 Definição “DC28V” | ||
Alfinete. | Definição | |
1 ~ 8 |
24V+ |
|
9 ~ 15 |
Gnd |
|
Tabela 2 Interface de comunicação |
||
Alfinete. Não |
Nota de definição. |
Observação. |
1 |
Gatilho externo+ |
3,3V Diferencial |
2 |
Gatilho externo |
|
3 |
RS422 RX+ |
Comunicação portuária em série |
4 |
Rs422 rx- |
|
5 |
RS422 TX+ |
|
6 | Rs422 tx- |
|
7 | Gnd |
Sinal gnd |
8 | Sincronização externa+ |
3,3V Diferencial |
9 | Sincronização externa- |
|
10 |
NC |
|
