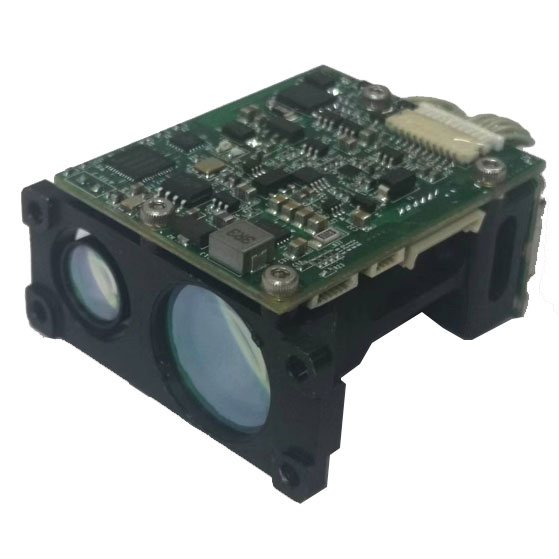

1535nm 10km Rangefinder Module

O módulo de alcance Laser Sta0410 1535nm STA0410 1535NM de 103 km é especialmente projetado para integração de OEM e pode fornecer medidas precisas para sistemas de controle de incêndio, aeronaves/UAV, tanque/UGA, navios, sistemas de vigilância de fronteiras e outras aplicações.
Faixa máxima ≥ 10000m
Variação de 2,3 × 2,3m tamanho alvo ≥4000m
Precisão de medição de distância ± 1m
Medição de precisão ≥ 98%
Peso ≤ 69,5g

Modelo:STA0410

Enviar consulta

Descrição do produto

1535nm 10km laser rangefinder module is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target Bloquear e produzir o sinal do sinalizador que foi pesquisado para o alvo e, em seguida, inicie os dados de distância através da interface de saída, para o computador superior

As principais características do rangefinder a laser são: Distância de detecção, volume longo, Peso e tempo de resposta à luz Detecção rápida e alta precisão podem detectar vários alvos, e os dados de distância do alvo da saída podem ser fundidos na rede de comunicação do campo de batalha.

Principal de desempenho e parâmetros técnicos

Comprimento da onda a laser	1,535μm
Atual em espera	0,11A, fonte média de 0,25A a 5V de fonte de alimentação;
Tensão operacional	3.3V ~ 5,4V
False alarm rate	≤1%
Taxa de quase testes	98%
Intervalo de teste mínimo	20m
Variando	4 km (2,3x2,3 m de carro), grande alvo de 10 km;
Precisão	± 1m
Frequência de trabalho	1 Hz, 5 Hz, Emergência 10Hz;
Ângulo de divergência	≤0,5mrad
Seleção dos primeiros e os últimos alvos
Interface de saída	RS422
Armazenar	Life de armazenamento de 12 anos
Adequação ambiental
2 temperatura de borda	-40 ° C ~+ 55 ° C.
Temperatura de armazenamento	-50 ° C ~ + 70 ° C.

Modo de interface

alfinete	símbolo	função	pigmento	explicar
1	T+	Sinal de comunicação	vermelho	Conecte -se ao PC RX +
2	T-	Sinal de comunicação	preto	PC RX-
3	R-	Sinal de comunicação	amarelo	Conecte-se ao PC Machine TX-
4	R+	Sinal de comunicação	verde	Conecte -se ao PC TX +
5	Gnd	Comunicação para	azul
6	Gnd	Poder para	branco
7	+5V/3A	fornecimento geral	laranja
8	Gnd	Poder para	marrom

Tamanho do módulo Rangefinder

Cenário de aplicação

Os módulos de alcance de laser jioptics são amplamente utilizados em cenas militares ou civis (veículos aéreos não tripulados, vagens fotoelétricas, equipamentos de imagem térmica, etc.) No ambiente mais desafiador, o alto desempenho e a alta confiabilidade desempenham uma importante função. Uma solução sólida que capacita seu produto a exceder seus limites.
